據聯合國政府間氣候變化委員會（IPCC）發布的第六次氣候評估報告指出，地球溫度攀升，全球溫度存在失控風險，世界在未來幾十年將面臨進一步的氣候危機。而幾十年前的今天，人類活動排放的溫室氣體已使全球平均氣溫比工業化前上升了1.1℃，這助推了今年災難性天氣的發生。電動汽車的廣泛推行已成為社會共識，面向碳中和的低碳、零碳乃至負碳技術將成為未來全球產業革命和科技競爭的關鍵。

現在電動汽車面臨的最大的挑戰是成本。如今，每千瓦時的平均電價已超過1000美元。到2024年，價格預計將跌至100美元以下。隨著越來越多的公司接受電動汽車并對其技術進行創新，價格有望繼續下降。這與德州儀器（TI）“降低汽車制造商的生產成本和消費者的購買價格”的目標不謀而合。與此同時，電動汽車的行駛范圍正在增加，現在最新的電動汽車一次充電可以行駛480公里以上，加上充電站數量的增加，越來越多的消費者表示愿意購買電動汽車。

TI汽車系統工程與市場營銷部門總監Ryan Manack在9月28日召開的在線新聞發布會上表示，TI希望借助自己的技術和專業知識幫助客戶集成動力系統，以降低成本，簡化設計，提高功能安全和增強可靠性。動力系統集成還能夠通過在更小的解決方案中實現更高的功率來擴展驅動范圍，提高系統效率與功率密度，以延長行駛里程。這會使電動汽車得到更廣泛的應用。

TI此次發布的尺寸更小、精度更高的1.5W 隔離式直流/直流偏置電源模塊UCC14240-Q1，使用專有集成變壓器技術，通過全新的易用型偏置電源模塊，可將電源解決方案的尺寸減小一半，滿足系統小型化和輕量化需求。

UCC14240-Q1的產品說明圖

改用分布式電源架構有何優勢可言？

多年來，汽車設計工程師都在致力于提高電動汽車的效率和可靠性，同時降低其動力總成系統的重量。改用分布式電源架構，即隔離式柵極驅動器配上專用的偏置電源，不僅可以大大提高在隔離式高壓環境中的可靠性，還可以減少設計周期與組件數量，縮小尺寸和重量。高度集成的電源解決方案可減少系統空間占用并實現輕量化的目標。

在可靠性方面，在IC尺寸的封裝中實現隔離式功率傳輸，一般傳統解決方案使用笨重、嘈雜的單一變壓器為各個組件供電，一旦該變壓器或電源出現問題，整個系統將會癱瘓。而在分布式系統中，隔離式柵極驅動器配有專用的偏置電源，因此可以提高系統對單點故障的反應能力。如果其中一個偏置電源失效，其他偏置電源及其配套的柵極驅動器仍可正常運行，這也保證了汽車在道路上的行駛安全。

在尺寸和重量方面，分布式電源架構通過減少組件數量將電源解決方案的尺寸減小一半，使系統更加小型化和輕量化。同時它可以縮短設計周期，實現體積更小、重量更輕，抗振性更佳的優點，有助于進一步提升車輛的行駛里程。

UCC14240-Q1助力解決電動汽車的核心痛點

“這款采用專有集成變壓器技術的最新器件UCC14240-Q1有助于實現半分布式和分布式電源架構。迄今為止，UCC14240-Q1是業界最小、最精確的1.5W隔離式DC/DC偏置電源模塊。它使用的專有集成變壓器技術，可將電源解決方案尺寸縮小一半”，Ryan Manack表示：“使用該產品可將性能和功率密度提高到一個新的水平，同時通過簡單易用的設備更快地進入市場。”

TI的專有集成變壓器技術為系統帶來了明顯的尺寸變化。UCC14240-Q1與傳統解決方案與相比降低了7mm以上，厚度降為3.55mm，體積縮小75%，并將BOM組件數量從26個縮減至10個。此外，TI解決方案的額定絕緣電壓更高，為3000VRMS。該款產品的絕緣性能經由100%的生產測試和獨立的第三方認證。

普通IC和UCC14240-Q1對比圖

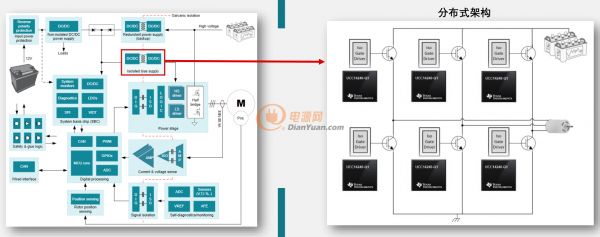

HEV/EV牽引逆變器中的UCC14240-Q1

UCC14240-Q1優化的不僅有尺寸，還有系統集成。推挽和反激式變壓器需要幾個分立元件來構建電路，包括整流器、緩沖器和電壓調節器。TI的集成設計將這些功能融入電路板中，消除了對復雜外部組件的需求。只需安裝一個去耦電容和電壓+電流設置電阻即可使用。不再需要反激式和推挽式電路中常見的平衡漏感和一個到二個電容的變壓器設計，為設計工程師節省了大量的開發時間。另外，該款產品還可將外部組件的數量縮減超過60%，簡化了供應鏈和采購流程。

除此之外，UCC14240-Q1還擁有更低的EMI和出色的溫度精度。集 成 變 壓 器 具 有3.5pF 的初級到次級電容，針對EMI性能和瞬態抗擾度進行了優化。閉環控制在零下40℃至150℃范圍內可實現±1.0%精度的雙輸出。

TI一直將重點放在動力系統中各個子系統的集成、減少 DTC 和功率密度改進上。通過將整個動力總成系統集成到一個單元中，OEM 廠商可以將其提高到更高水平，進一步降低成本，這與 IC 行業中的片上系統概念相似。第一步是將 OBC 和直流/直流子系統組合到一個盒子中，將牽引逆變器和直流/直流子系統組合到一個盒子中。這就是系統級集成式動力總成解決方案的基本原理，無論我們采用哪種配置，集成式動力總成概念都可以顯著降低動力總成系統的整體重量、增大功率重量比、消除子系統之間的布線并實現 DTC 目標。高度集成的UCC14240-Q1提供易于使用且可靠的隔離偏置電源。它是目前市場上最小的解決方案，可以用于電路板的頂部和底部，為設計提供更大的靈活性。

目前混合動力汽車和電動汽車市場正在快速增長，這個市場的未來增長取決于成本降低，以使消費者能夠負擔得起混合動力汽車和電動汽車，并使原始設備制造商有利可圖。UCC14240-Q1將這種集成概念提升到了一個新高度，這既降低了成本，又提高了汽車的總里程數。以上即是TI為解決電動汽車的核心問題里程焦慮和高成本交出來的完美答卷。相信通過諸如TI這般實力雄厚的創新企業的不懈努力，未來汽車市場會有翻天覆地的變化。
