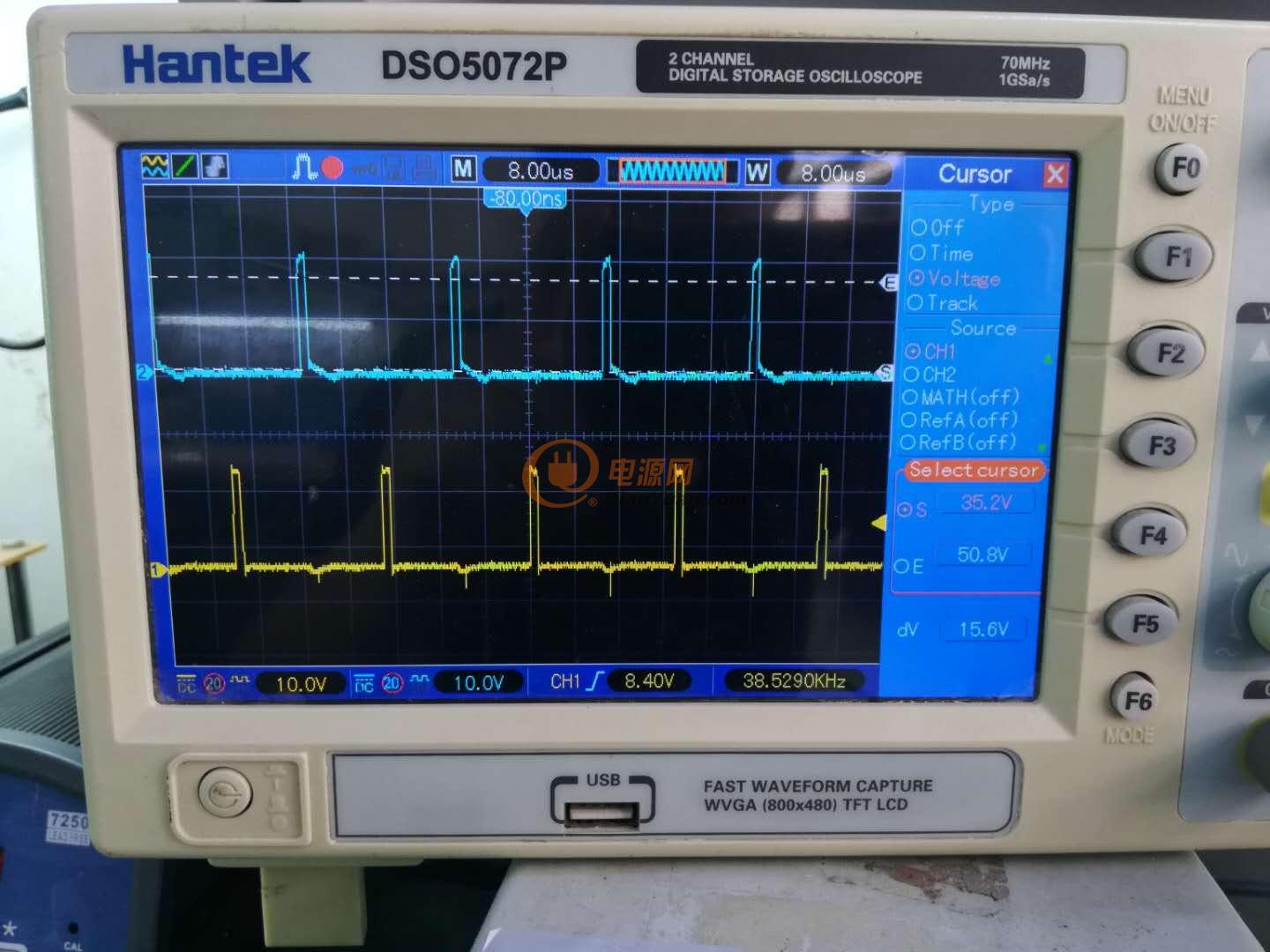

半橋驅動波形和變壓器原邊波形

LV.1

2020-05-28 12:23

測量上管需要隔離，因為當示波器的探頭夾到S的時候，另一個探頭加到下管S，這樣上管S通過示波器內部與地鏈接了，導致Vgs電壓增大，因為是G與地的電壓，導致擊穿

回復

LV.1

2020-05-29 10:05

@dy-g3Gxyp52

如果測半橋的變壓器原邊電壓波形，是不是也需要用隔離探頭？

回復

LV.1

2020-05-29 12:43

@dy-pnIwBsbI

如果測半橋的變壓器原邊電壓波形，是不是也需要用隔離探頭？

如果只使用一個通道，示波器的電源地線不要接用一般探頭也可以，但是不要用另一個通道測量其他信號

回復

LV.1

2020-05-29 15:22

@dy-g3Gxyp52

如果只使用一個通道，示波器的電源地線不要接用一般探頭也可以，但是不要用另一個通道測量其他信號

見識了，謝謝

回復

LV.1

2020-05-29 15:38

@dy-pnIwBsbI

見識了，謝謝

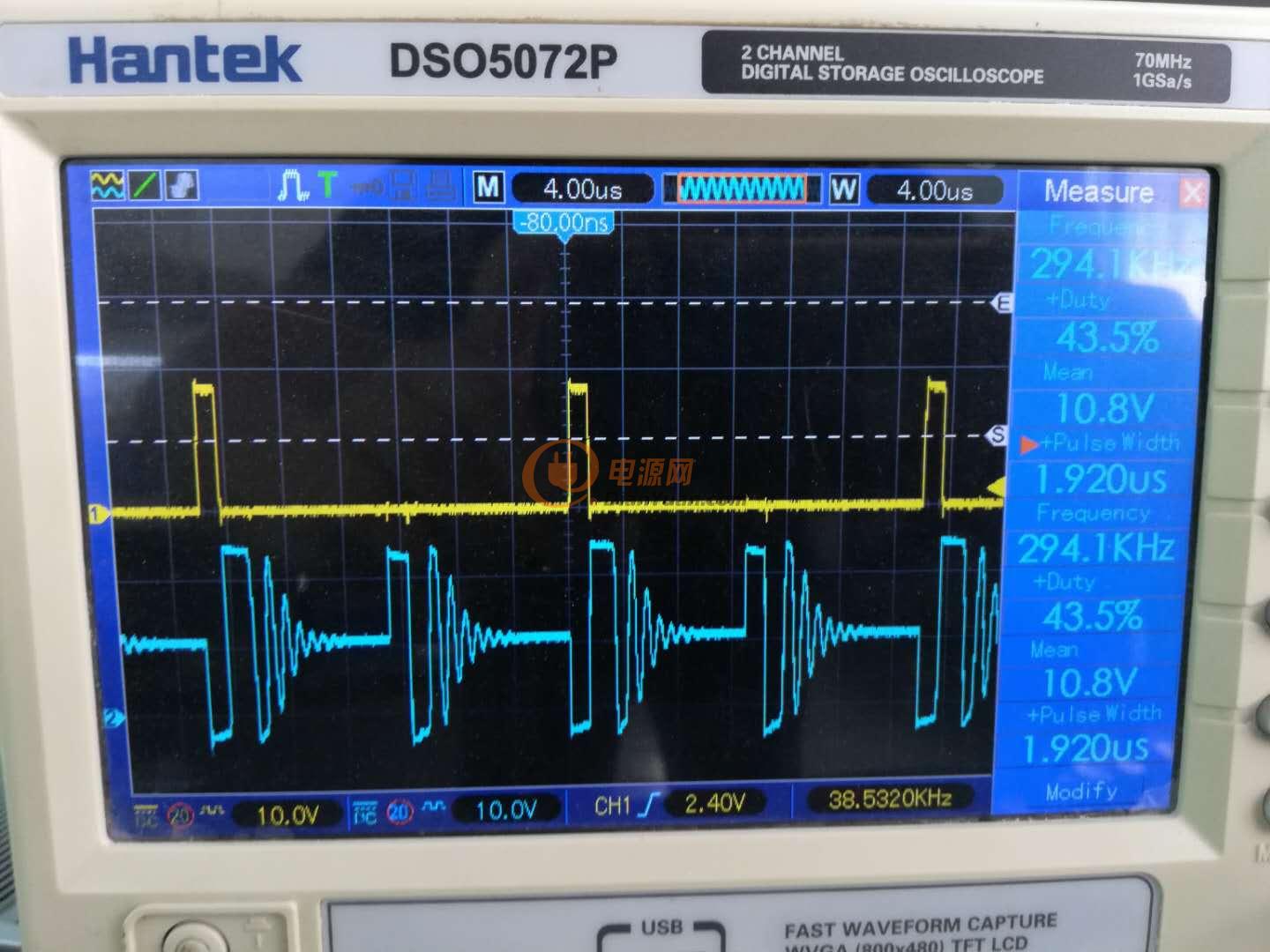

今天測量結果，下管關斷后變壓器原邊波形振蕩，是什么原因引起的？是變壓器的漏感太大，還是走線不合理？怎么消除呢？

這是新變壓器的波形，原邊21匝，電感量0.7mH，漏感2.6uH。副邊7匝，帶中心抽頭

本來有走線截圖的，結果上傳走線圖片后，提示含有違禁詞，禁止提交。。。

回復

LV.1

2020-05-29 18:47

@dy-g3Gxyp52

主電路上傳一張看一下

回復

/upload/community/2020/05/30/1590801286-88079.pdf

LV.1

2020-05-30 09:15

@dy-g3Gxyp52

主電路上傳一張看一下

附件是我根據調試結果整理的電路圖。請查看

電路圖和調試電路板實物附件所示

/upload/community/2020/05/30/1590802017-41290.docx

回復

/upload/community/2020/05/30/1590810787-64618.pdf

LV.1

2020-05-30 11:53

@dy-pnIwBsbI

附件是我根據調試結果整理的電路圖。請查看/upload/community/2020/05/30/1590801286-88079.pdf電路圖和調試電路板實物附件所示/upload/community/2020/05/30/1590802017-41290.docx

附件是原邊并聯RC后的測試波形

回復

LV.1

2020-05-30 20:27

@dy-pnIwBsbI

我簡單看了一下你的電路，先說一下這個電壓尖峰怎么出現的，當MOS關斷的時候，變壓器初級電流會對管子的DS極電容充電，由于這個電容很小，電壓很快會充滿，還會繼續上升，只有當電壓達到直流母線電壓的時候上管的二極管才會開通，電壓才能鉗位到直流母線電壓，這個電壓能過沖多少可以估算一下，就是變壓器漏感的能量要全部轉移到DS極電容中，可以計算這個電壓過沖。

我看了你的MOS管的參數你可以降低管子的關斷速度，就是把Rg電阻增大，死區時間1us很大了，可以減小，或者把下管的DS極并聯一個小電容。

回復

LV.1

2020-06-01 10:03

@dy-g3Gxyp52

先謝過了，我試驗下，把測量結果發出來，

回復

/upload/community/2020/06/01/1590993732-13155.docx

LV.1

2020-06-01 14:42

@dy-pnIwBsbI

先謝過了，我試驗下，把測量結果發出來，

我在輸出整流橋并聯了22Ω+10nF。出現關斷后有一個很寬的阻尼振蕩。被體二極管鉗位。

然后在原邊并聯50Ω+20nF后，調壓器輸出150V，50Ω電阻很快變黑。換成10K電阻后再沒有發現變黑。

在下管的DS并聯1nF，0.5nf,0.3nf電容后，出現上管導通時下管也接近導通。

見附件圖3

回復

LV.1

2020-06-01 18:26

@dy-pnIwBsbI

我在輸出整流橋并聯了22Ω+10nF。出現關斷后有一個很寬的阻尼振蕩。被體二極管鉗位。然后在原邊并聯50Ω+20nF后，調壓器輸出150V，50Ω電阻很快變黑。換成10K電阻后再沒有發現變黑。在下管的DS并聯1nF，0.5nf,0.3nf電容后，出現上管導通時下管也接近導通。見附件圖3/upload/community/2020/06/01/1590993732-13155.docx

你的那個黃色是上管gs電壓嗎，那藍色是那個電壓，當原邊并聯RC的時候，R要消耗功率，P=(1/2*C*V^2)*f, f是工作頻率，每一次都要通過R對電容充電，當電阻是10K的時候，時間常數RC=200us,這個時間常數應該比你的開關周期大很多了，在一個工作周期電容是沒有充多少電，所以V很小，所以R上消耗的功率減小，就不會燒了，要想讓C充滿電，那RC<1/3T,T是你電路的工作周期。當上管導通的時候，下管的D極電壓變化，這個變化率會在下管的g極產生一個電壓，你可以測一下這個電壓有多少，看是否大于VT了，我的建議是兩個管子的Rg電阻都增大一點，16歐姆有點小

回復

LV.1

2020-06-02 07:59

@dy-g3Gxyp52

感謝回帖

1.黃色波形是下管對地驅動信號(DC耦合）。藍色是變壓器上端對地信號(AC耦合)。

2.柵極電阻已經改成33Ω了

3.我再試下

回復

LV.1

2020-06-08 08:56

@dy-g3Gxyp52

我按照您提供的計算方法，發現使用22nF時，電阻消耗的功率=36W，就不奇怪2W的電阻會燒毀。我用33nF+4個100R/5W電阻組成一個100R電阻，4個電阻在輸入高壓后都被燒黑了。應該換更小的電容，以減小電阻消耗的功率，并考慮T>3RC？

如使用1nF時，電阻消耗的功率=1/2*1n*300*300*40K≈2W。按照R

回復

2020-06-08 10:15

@dy-pnIwBsbI

今天測量結果，下管關斷后變壓器原邊波形振蕩，是什么原因引起的？是變壓器的漏感太大，還是走線不合理？怎么消除呢？[圖片]這是新變壓器的波形，原邊21匝，電感量0.7mH，漏感2.6uH。副邊7匝，帶中心抽頭[圖片]本來有走線截圖的，結果上傳走線圖片后，提示含有違禁詞，禁止提交。。。

輕載時這種波形很正常啊，沒什么問題。

回復

LV.1

2020-06-11 13:32

@qinzutaim

輕載時這種波形很正常啊，沒什么問題。

可是上電后磁芯發熱很快。今天又測了下，上電后十分鐘內，使用紅外槍測量得到磁芯溫度從室溫約28℃上升到90℃。

回復

2020-06-12 08:09

@dy-pnIwBsbI

可是上電后磁芯發熱很快。今天又測了下，上電后十分鐘內，使用紅外槍測量得到磁芯溫度從室溫約28℃上升到90℃。

空載溫升還是帶載溫升？帶載的話就是變壓器設計或整機散熱的問題了。

回復

/upload/community/2020/06/12/1591952027-29509.pdf

LV.1

2020-06-12 16:56

@qinzutaim

空載溫升還是帶載溫升？帶載的話就是變壓器設計或整機散熱的問題了。

多謝回復

我在輸出端接了個10K/2W金屬膜電阻作為負載。最高輸出42V。

還做了一個原邊21匝，7根0.5，副,7匝，5根0.5，原邊電感量0.2mH(這個電感量是不是太小了？)。波形也是這樣。磁芯升溫很快。

之前有做過一個2.8mH的變壓器。原邊29匝，2根0.5，副邊7匝，3根0.5，同樣的負載，磁芯只有微弱的溫升，但是波形很爛，關斷期間有幅度很大的振蕩波形。

請問這是什么原因產生的呢？是漏感和MOS的電容產生了諧振？該怎么消除呢？

回復

2020-06-12 17:00

@dy-pnIwBsbI

多謝回復我在輸出端接了個10K/2W金屬膜電阻作為負載。最高輸出42V。還做了一個原邊21匝，7根0.5，副,7匝，5根0.5，原邊電感量0.2mH(這個電感量是不是太小了？)。波形也是這樣。磁芯升溫很快。之前有做過一個2.8mH的變壓器。原邊29匝，2根0.5，副邊7匝，3根0.5，同樣的負載，磁芯只有微弱的溫升，但是波形很爛，關斷期間有幅度很大的振蕩波形。/upload/community/2020/06/12/1591952027-29509.pdf請問這是什么原因產生的呢？是漏感和MOS的電容產生了諧振？該怎么消除呢？

什么變壓器啊？21匝只有200uH ？這類變壓器一般不用開氣隙的。輕載波形都會振蕩的。

回復

LV.1

2020-06-12 19:33

@qinzutaim

什么變壓器啊？21匝只有200uH ？這類變壓器一般不用開氣隙的。輕載波形都會振蕩的。

謝謝回復，

1.這個變壓器(200uH)的原邊分為兩層繞，內層3根，外層4根。測量原邊電感量200uH。我當時把外層繞組去掉，測電感量有2.8mH。應該是外邊這一層繞組的問題。

2.這個振蕩波形也正常嗎？意思是加大負載后振蕩會自動衰減？我再找個更大的負載試下看。

3.這個磁芯沒有磨氣隙，也沒有墊氣隙。買來后直接裝的

回復
