電容過電壓失效的防范

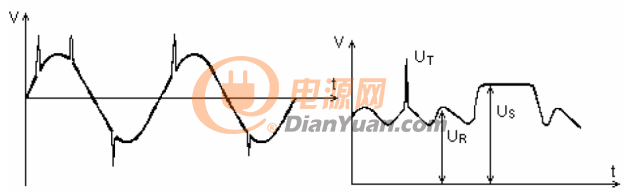

電容器在過壓狀態下容易被擊穿，而實際應用中的瞬時高電壓是經常出現的。

選擇承受瞬時過電壓性能好的鋁電解電容器，RIFA有的鋁電解電容器就給出了瞬時過電壓值得參數。

5、電解液干涸是鋁電解電容器失效的最主要原因

電解液干涸的原因

電解液自然揮發

電解液的消耗

電解液自然揮發

電解液的揮發速度隨溫度的升高

電解液的揮發速度與電容器的密封質量有關，無論在高溫還是在低溫條件下都要有良好的密封性

電解液的消耗

漏電流所引起的電化學效應消耗電解液

鋁電解電容器的壽命隨漏電流增加而減少

漏電流隨溫度的升高而增加：25℃時漏電流僅僅是85℃時漏電流的不到十分之一漏電流隨施加電壓升高而增加：耐壓為400V的鋁電解電容器在額定電壓下的漏電流大約是90%額定電壓下的漏電流的5倍。

6、電解液干涸的時間就是鋁電解電容器的壽命

影響鋁電解電容器壽命的的因素（溫度1）

根據鋁電解電容器的電解液的不同，鋁電解電容器的最高工作溫度可分為：

一般用途：85℃

一般高溫用途：105℃

特殊高溫用途：125℃

汽車發動機艙：140~150℃

影響鋁電解電容器壽命的的因素（額定壽命小時數）

按壽命小時數鋁電解電容器可以分為：

一般用途（常溫，3年以內）：1000小時

一般用途（常溫，希望比較長的時間）：2000小時以上

工業級：更長的壽命小時數

影響鋁電解電容器壽命的的因素（溫度2）

溫度每升高10℃，壽命小時數減半

影響鋁電解電容器壽命的的因素（電解液）

電解液的多與寡決定鋁電解電容器的壽命

影響鋁電解電容器壽命的的因素（應用條件）

高溫縮短鋁電解電容器壽命

高紋波電流縮短鋁電解電容器壽命

工作電壓過高縮短鋁電解電容器壽命

7、影響鋁電解電容器壽命的參數與應用條件

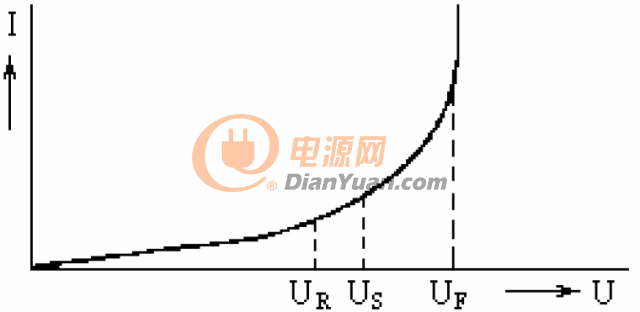

工作電壓與漏電流的關系

工作電壓與漏電流的關系

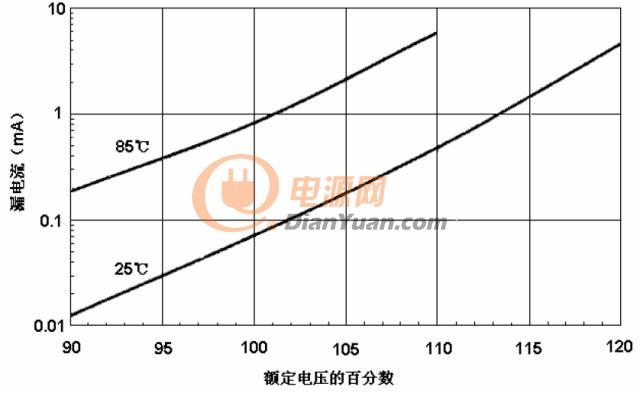

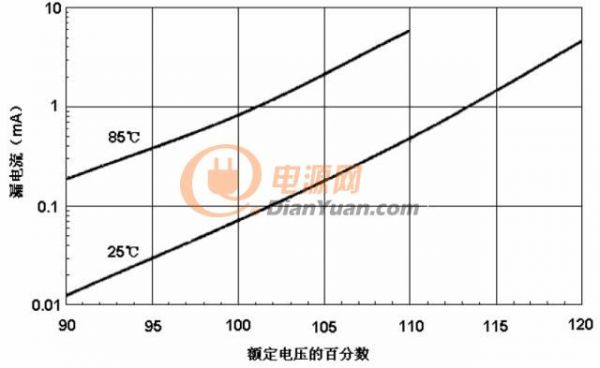

某公司生產的450V/4700μF/85℃鋁電解電容器的漏電流與施加電壓的關系

溫度與漏電流的關系

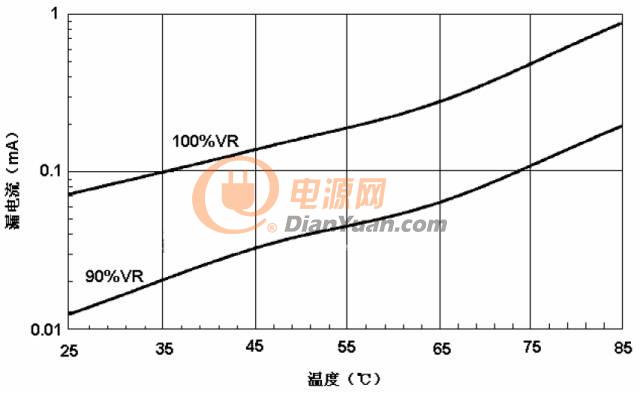

某公司生產的450V/4700μF/85℃鋁電解電容器的漏電流與環境溫度的關系

溫度、電壓、紋波電流共同作用對壽命的影響

以某電子鎮流器用鋁電解電容器為例。

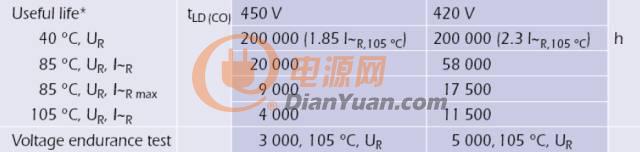

在不同的電壓與溫度條件下的鋁電解電容器壽命不同

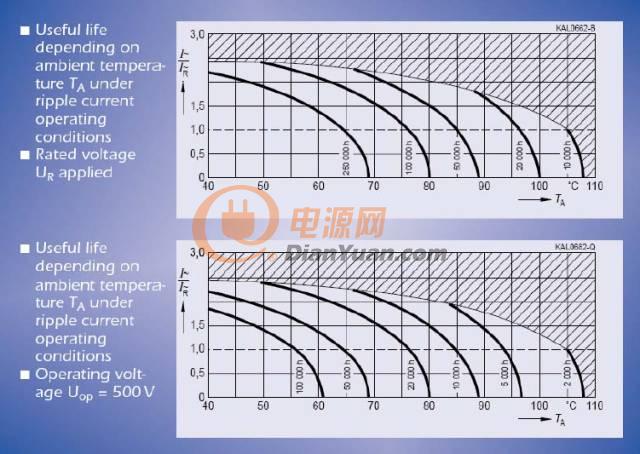

某電子鎮流器用鋁電解電容器降額壽命特性

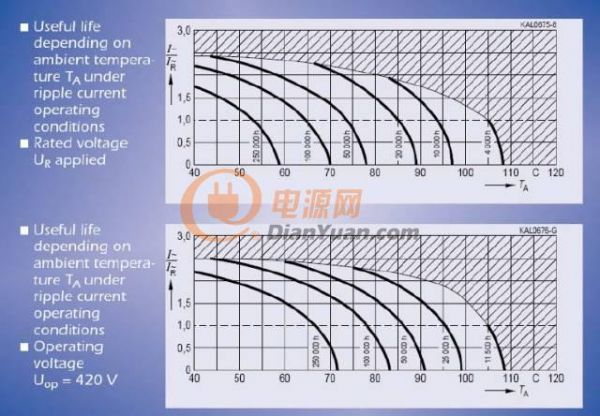

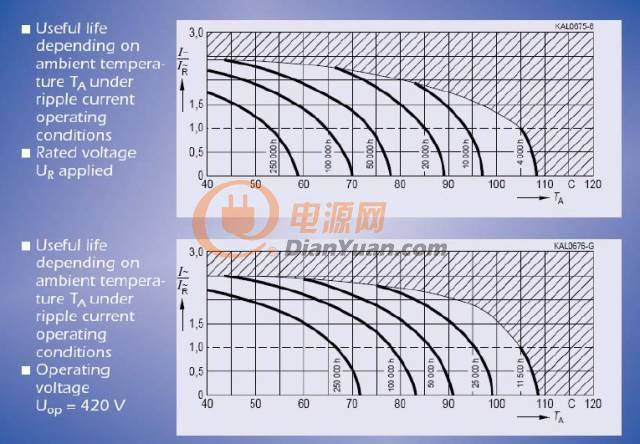

某電子鎮流器用鋁電解電容器的過電壓壽命特性

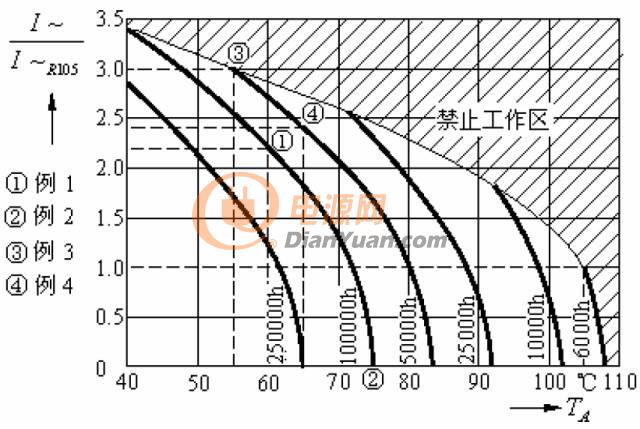

鋁電解電容器的壽命與溫度、紋波電流的關系

電感失效分析

電感器失效模式：電感量和其他性能的超差、開路、短路

模壓繞線片式電感失效機理：

1.磁芯在加工過程中產生的機械應力較大，未得到釋放

2.磁芯內有雜質或空洞磁芯材料本身不均勻，影響磁芯的磁場狀況，使磁芯的磁導率發生了偏差；

3.由于燒結后產生的燒結裂紋；

4.銅線與銅帶浸焊連接時，線圈部分濺到錫液，融化了漆包線的絕緣層，造成短路；

5.銅線纖細，在與銅帶連接時，造成假焊，開路失效
