① 當輸入電壓小于三極管的門限電壓時，輸入基極電流很小，小于基極截止電流 (Base cut-off current)，此時集電極只有很少的漏電流流過（collector cut-off current），三極管工作在截止狀態。

② 當輸入電壓高于三極管的門限電壓時，輸入基極電流由(Vin-Vbe)/R1決定。此時在正向偏置的基極電壓作用下，高摻雜發射區的電子越過發射結擴散到基區。擴散到基區的一小部分自由電子與基區的空穴復合形成基極電流，復合掉的空穴由基極電流補充。當集電結反偏時，基區內的多數電子繼續擴散，進入到集電區形成集電極電流。

在基極電流一定的情況下，使集射極電壓Vce從零開始慢慢增加（因為此時Vbe≈0.7V，當Vce從零開始增加，也就意味著集電結電壓Vcb電壓從-0.7V開始，慢慢增加到正值。即集電結從0.7V正偏慢慢變?yōu)榉雌瑘D9）。

在集電極電壓為0時，即集電結正偏電壓為0.7V，此時從發射區過來的自由電子被集電結正偏電壓0.7V建立起來的勢壘完全阻擋。所以集電極電流幾乎為零。

在集電極電壓慢慢增加但是集電結電壓仍然處于正偏狀態，由于集電結勢壘的降低，基區的電子開始進入集電區形成集電極電流。集電極正向偏置電壓越低，基區電子擴撒到集電區越容易，從而集電極電流越大。所以此時集電極電流隨Vce增加而增加。

當集電極電壓足夠大使得集電結零偏或者反向偏置時，基區的自由電子除了在基區跟空穴復合以外，幾乎都可以進入到集電區，形成集電極電流。此時集電極電壓再增加，集電極電流不會增加。

當基極電流增加時，由PN結特性知道，電流增加通常伴隨電壓的增加或者說電壓增加引起電流的增加。所以當基極電流增加，對應的發射結電壓也增加，發射區擴散到基區的自由電子也增加。當集電結處于反偏時，對應的集電極電流線性增加。這種在集電結反偏或者零偏狀態下，基極電流的增加，集電極電流也成線性增加，此時三極管工作在線性放大區。

圖9 三極管工作狀態與偏置相關

③ 從2. 中的分析可以知道，在集電結正偏時（正向偏置電壓<0.7V），基區的電子擴散進入集電區受阻。此時基極電流的增加雖然仍會使進入基區的電子增加，但是基區擴散進入集電區的電子由于受到集電結正偏的影響，集電極電流并不會增加。換句話說，在這種情況下，集電極電流的增加受限于集電結的正偏，而基極電流不再是限制因素。在這種集電結正偏的情況下，隨著基極電流的增加，集電極電流并不會增加的現象，稱之為飽和。此時三極管工作在飽和狀態。

由上面的分析可以知道，三極管工作在飽和狀態，和基極電流關系不大，但是和集電結的偏置狀態有關系。在圖9所示的工作電路中，假設Vce=5V，因為Vbe≈0.7V，此時集電結處于反偏狀態，三極管應該工作在線性放大區。理論上說，如果基極電流持續增加，則三極管集電極電流也會一直線性增加。所以對于Vce=5V，如果基極電流足夠大，集電極電流也會非常大，一直到器件發熱超過其結溫導致器件燒毀。

而對于圖6的情況，當基極電流從0開始增加，三極管會由截止區進入線性放大區（參照圖7）。隨著基極電流增加，由于集電結反偏，三極管工作在線性區，集電極電流也隨之增加。當基極電流足夠大時，Vce電壓降低到使集電結正偏，三極管進入飽和區。三極管工作狀態沿著圖7中紅色的曲線由B點移動到A點。Vcc電源串聯一個電阻，對集電極電流起到限流作用。

在電子電路中的應用分析

三極管不同的工作狀態，可以用作不同的用途。三極管工作在線性放大區，可以用來設計線性穩壓器。工作在截止區和飽和區，可以用來當作開關應用在開關電源中。下面從以串聯型線性穩壓源實例來說明在不同電路中起到的作用。

串聯型線性穩壓源

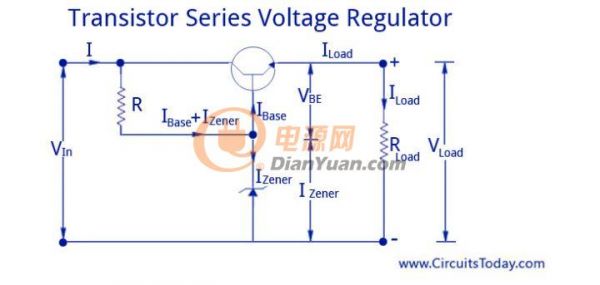

圖10 串聯電壓調整器

該電路是一個穩壓管控制的串聯型電壓調整器，輸出一個穩定的Vz-Vbe電壓。從電路中可以看到，三極管集電結反偏，發射結正偏，工作在線性放大區。下面結合圖10分析該電路的工作狀態。

當負載電阻下降，負載電流通過發射結電容放電增加，此時由于三極管還未來得及調整，集電極電流不變。

由于發射結電容放電增加的電流不足以維持負載電壓不變，輸出電壓Vo的降低，導致Vbe增加，從而使發射結積累的電子擴散到集電區，增大集電極電流。即基極電流增加，使集電極電流增加，從而提供了負載所需要的額外電流。

當調整到穩態后，輸出電壓會比調整之前略低。因為負載電流變大，對應于三極管其基極電流也變大，從而相應的Vbe也較大，所以輸出電壓Vo=Vz-Vbe也會略低。

圖11可以較好的描述串聯型線性穩壓器在負載電流變大時，三極管的工作狀態變化。

圖11

當負載電流變小，可同樣分析。

三極管因為是NPN/PNP結構，結構較復雜。如果要更好的應用它，從本質上理解其工作機理是非常有必要的。本文從半導體物理角度來分析三極管不同工作狀態下的機理，并以串聯型線性穩壓源為例，分析了其工作過程。
