串口通訊是電子工程師面對的最基本的一個通訊方式，RS-232是其中最簡單的一種。然而，很多初學者往往搞不清楚UART和RS-232、RS-422、RS-485的聯系和區別，本文將談談我對這幾個概念的理解，幫助大家理清它們之間的關系。

通訊問題，和交通問題一樣，也有高速、低速、擁堵、中斷等等各種情況。如果把串口通訊比做交通，UART比作車站，那么一幀的數據就好比汽車。汽車跑在路上，要遵守交通規則。如果是市內，一般限速30、40，而高速公路則可以到120。而汽車走什么路，限速多少，就要看協議怎么規定了。常見的串口協議有RS-232、RS-422、RS-485等，那么誰才是UART中的高速公路？下面我們就一起來探討一下。

一、UART是什么

UART是通用異步收發傳輸器（Universal Asynchronous Receiver/Transmitter），通常稱作UART，是一種異步收發傳輸器,是設備間進行異步通信的關鍵模塊。UART負責處理數據總線和串行口之間的串/并、并/串轉換，并規定了幀格式；通信雙方只要采用相同的幀格式和波特率，就能在未共享時鐘信號的情況下，僅用兩根信號線（Rx和Tx）就可以完成通信過程，因此也稱為異步串行通信。

若加入一個合適的電平轉換器，如SP3232E、SP3485，UART還能用于RS-232、RS-485通信，或與計算機的端口連接。UART應用非常廣泛，手機、工業控制、PC等應用中都要用到UART。

二、RS-232標準

RS-232是美國電子工業協會EIA（Electronic Industry Association）制定的一種串行物理接口標準。RS是英文“推薦標準”的縮寫，232為標識號。RS-232是對電氣特性以及物理特性的規定，只作用于數據的傳輸通路上，它并不內含對數據的處理方式。需要說明一下，很多人經常把RS-232、RS-422、RS-485誤稱為通訊協議，這是很不應該的，其實它們僅是關于UART通訊的一個機械和電氣接口標準（頂多是網絡協議中的物理層面）。

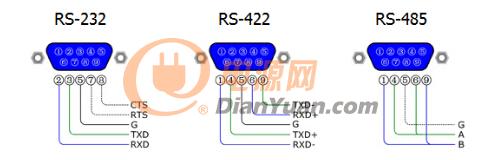

該標準規定采用一個25個腳的DB-25連接器，對連接器的每個引腳的信號內容加以規定，還對各種信號的電平加以規定。后來IBM的PC機將RS-232簡化成了DB-9連接器，從而成為今天的事實標準。而工業控制的RS-232口一般只使用RXD（2）、TXD（3）、GND（5）三條線。

三、RS-485/RS-422標準

RS-232接口可以實現點對點的通信方式，但這種方式不能實現聯網功能。于是，為了解決這個問題，一個新的標準RS-485產生了。RS-485的數據信號采用差分傳輸方式，也稱作平衡傳輸，它使用一對雙絞線，將其中一線定義為A，另一線定義為B。

通常情況下，發送驅動器A、B之間的正電平在+2～+6V，是一個邏輯狀態，負電平在-2～6V，是另一個邏輯狀態。另有一個信號地C，在RS-485中還有一“使能”端，而在RS-422中這是可用可不用的。

RS-422的電氣性能與RS-485完全一樣。主要的區別在于：RS-422有4根信號線：兩根發送、兩根接收。由于RS-422的收與發是分開的所以可以同時收和發（全雙工），也正因為全雙工要求收發要有單獨的信道，所以RS-422適用于兩個站之間通信，星型網、環網，不可用于總線網；RS-485只有2根信號線，所以只能工作在半雙工模式，常用于總線網。

四、RS-232與RS-485性能對比

1.抗干擾性：RS485接口是采用平衡驅動器和差分接收器的組合，抗噪聲干擾性好。RS232接口使用一根信號線和一根信號返回線而構成共地的傳輸形式，這種共地傳輸容易產生共模干擾。

2.傳輸距離：RS485接口的最大傳輸距離標準值為1200米（9600bps時），實際上可達3000米。RS232傳輸距離有限，最大傳輸距離標準值為50米，實際上也只能用在15米左右。

3.通信能力：RS-485接口在總線上是允許連接多達128個收發器，用戶可以利用單一的RS-485接口方便地建立起設備網絡。RS-232只允許一對一通信。

4.傳輸速率：RS-232傳輸速率較低，在異步傳輸時，波特率為20Kbps。RS-485的數據最高傳輸速率為10Mbps 。

5.信號線：RS485接口組成的半雙工網絡，一般只需二根信號線。RS-232口一般只使用RXD、TXD、GND三條線 。

6.電氣電平值：RS-485的邏輯“1”以兩線間的電壓差為+（2-6）V表示；邏輯“0”以兩線間的電壓差為-（2-6）V表示。在RS-232-C中任何一條信號線的電壓均為負邏輯關系。即：邏輯“1”，-5~-15V；邏輯“0”+5~+15V 。

串口是一種非常通用的設備接口，是儀器儀表設備常用的通信接口，常用于遠程采集設備數據或者實現遠程控制。串口的開發也比較簡單，是很多工程師最喜歡的接口之一。
