simetrix/simplis是專門針對電源電路開發的仿真軟件。特點是：軟件小，學習方便，速度快。

simetrix和simplis是集成在一個軟件里的兩個仿真引擎。simetrix本質就是spice基礎的仿真軟件，可精確仿真舜態。。而SIMPLIS對非線性器件采用分段線性建模，將一個完整的系統定義為線性電路拓?fù)涞难h(huán)序列，以描述開關電源系統中半導體器件的開關特性。因此可以取得很高的速度，同樣硬件配置下，其仿真速度比SPICE類軟件快10到50倍，這一特點是SIMPLIS在工程應用中尤其是電源行業里與其他仿真軟件競爭的優勢所在。

簡單的說，simetrix比較精準，simplis非常快。

為了方便，首先小編給大家?guī)?lái)個例子。

就可看到下圖：

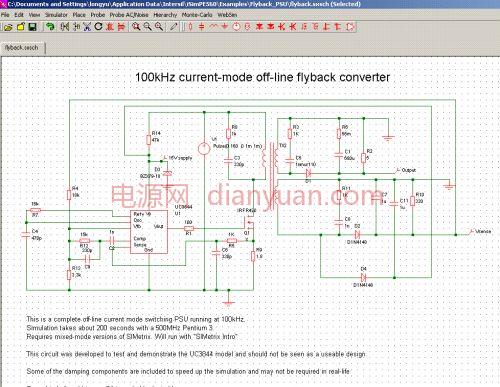

這是一個反激的例子，可以看到，有IC,MOSFET,變壓器，二極管，電阻，電容，當然還有輸入電壓源。組成一個相對完整的flyback。不過要注意的是，這里必須要有參考地，因?yàn)槭?a target="_blank">仿真，所以初級和次級的地都可以用同一個地，所謂地也就是參考點，0電位點。所有的電壓都是以這個地為參考的。

在simetrix里會出現一些常見的錯誤：

比如，兩個電容串聯，兩個電感并聯。這樣的話，會導致直流分析無法實現。

接下去介紹Simplis,為了驗證Simplis的快速優點，先看一個例子：下圖，是一個電流型控制推挽，并且同步整流，閉環，的例子。元器件相當?shù)亩唷?

對于simplis來說，畫圖的步驟和simetrix是一樣的，但是它們的庫是不一樣的，所有有些simplis里有的，simetrix是沒有的。
