電路的能功

要使放大后的波形與輸入波形相似，放大電路必須采用對稱電路，而且有源元件的特性要一致。本電路就是波形失真小的放大電路，各級均為推挽對稱電路，可以獲得上升邊和下降邊時間常數基本相等的脈沖響應以及很高的轉換速度。

輸出級的功率元件選用了功率MOSFET，以求改善高頻特性和防止因負載異常而損壞元件。

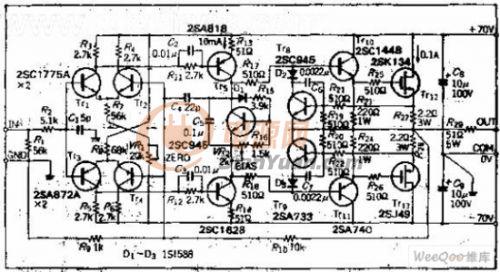

電路工作原理

本電路由四部分組成，輸入級為NPN晶體管差動放大器和PNP晶體管差動放大器雙差動電路，兩個放大器平衡輸出，并驅動電壓放大級。

電壓放大級是決定輸出幅度和轉換速度的重要部件，應盡可能在大偏流下工作。因TT5、TT6的集電極-基極間無須加相位補償電容，所以能夠減少轉換速度的下降。

TT7是偏壓電路，用來消除輸出級基極電壓靜區，用VR2可以調整輸出級無信號電流。

TT8、TT9是用來限制輸出級最大漏極電流的電路，起到負載短路保護作用。R10、R21對R17兩端電壓進行分壓，該電壓如超過0.5V，晶體管就會導通，由TT8吸收TT10的基極電流，從而使電流限制在一定范圍內。

輸出級使用的功率FET，雖然轉換速度很高，達10~25NS，但用于放大電路時，輸入電容很大，必須大功率驅動。所以用TT10、TT11構成射極輸出電路，進行強力驅動。輸出級柵極的R25和R15用于防止高頻振蕩。在穩定度允許的范圍內，R25、R26的阻值應盡可能小。

應用注意事項

雖然本電路是以驅動50歐負載為目標進行設計的，但也可以驅動阻值更低的負載，焦點是輸出級的允許損耗功率。VCO=140V時，不能在大漏極電流條件下工作，所以設計電路時降低電源電壓。

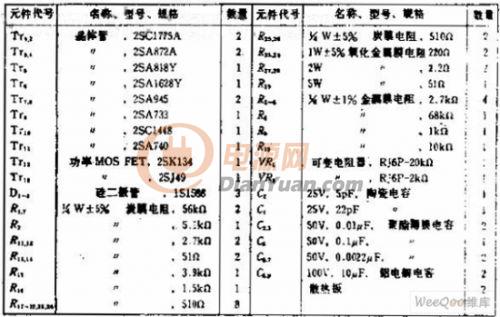

用來確定輸入級工作電流的電阻R7、R8，輸出級的淅極電阻R27、R28阻值分別為其負載電阻的1/10~1/20。用VR2將放大級偏流調至0.1A左右。
