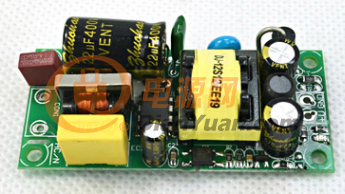

TNY278設計的電源

TNY278是PI的TinySwitch芯片，輸入的230VAC交流電源經過前級保護電路、整流電路變?yōu)橹绷麟娫矗敵鲭妷悍€(wěn)定，整個主電路包括變壓器和鉗位電路，光耦反饋。主控芯片的工作頻率為132kHz,減小高頻變壓器的體積，降低了成本，對于穩壓效果有明顯改善作用。IC的開關頻率抖動技術，有效改善變壓器的音頻噪聲，并防止電源的開關噪聲及快速上電過沖線性。

TNY278設計的12W的小功率開關電源，電源輸入電壓230VAC，電路輸出電流1A，輸出電壓12V，電路功耗低、效率高。

全部回復(41)
正序查看
倒序查看
fengxbj
LV.8
2
2021-04-02 16:57
采用開/關控制方式，提供一個靈活的設計方案，產品的應用范圍比較廣。
0
回復
fengxbj
LV.8
3
2021-04-02 16:59
@fengxbj
采用開/關控制方式，提供一個靈活的設計方案，產品的應用范圍比較廣。
同時該芯片可以實現更低的系統成本及更大的輸出功率范圍。
0
回復
fengxbj
LV.8
4
2021-04-02 17:00
@fengxbj
同時該芯片可以實現更低的系統成本及更大的輸出功率范圍。
電源的頻率范圍124～140kHz，工作溫度范圍比較寬，可以從-40℃～150℃。
0
回復
fengxbj
LV.8
5
2021-04-02 17:01
@fengxbj
電源的頻率范圍124～140kHz，工作溫度范圍比較寬，可以從-40℃～150℃。
230 VAC ±15%電源輸入的時候，適配器功率可以到16W，開放式的可以到28W。
0
回復
2021-04-02 17:04
BP/M引腳電容值可選擇不同的電流限流點，一般推薦設計采用0.1uF的電容。
0
回復
2021-04-02 17:05
@塵埃中的一粒沙
BP/M引腳電容值可選擇不同的電流限流點，一般推薦設計采用0.1uF的電容。
更高的電流限流點可得到更高的峰值功率，或在開放式應用中得到更高的連續輸出功率。
0
回復
2021-04-02 17:05
@fengxbj
同時該芯片可以實現更低的系統成本及更大的輸出功率范圍。
TinySwitch-III系列相鄰產品之間相互替換，電源的設計兼容性比較好。
0
回復
svs101
LV.8
9
2021-04-02 17:11
@塵埃中的一粒沙
TinySwitch-III系列相鄰產品之間相互替換，電源的設計兼容性比較好。
TNY278設計的電源具有很寬的帶寬，提供快速的無過沖啟動及出色的瞬態負載響應。
0
回復
svs101
LV.8
10
2021-04-02 17:12
@塵埃中的一粒沙
更高的電流限流點可得到更高的峰值功率，或在開放式應用中得到更高的連續輸出功率。
可以使用更低容量的輸入電解電容，更低輸入電壓下維持輸出的穩定/維持時間,。
0
回復
2021-04-03 12:51
@fengxbj
230VAC±15%電源輸入的時候，適配器功率可以到16W，開放式的可以到28W。
230VAC的輸入電源的效率比較高，這樣待機功耗比較小。
0
回復
2021-04-03 12:52
@塵埃中的一粒沙
BP/M引腳電容值可選擇不同的電流限流點，一般推薦設計采用0.1uF的電容。
限流點高的話類似于較大功率的元件設計，不過限流點設計要考慮電源芯片的支持功率。
0
回復
紫蝶
LV.9
13
2021-04-03 13:21
@fengxbj
電源的頻率范圍124～140kHz，工作溫度范圍比較寬，可以從-40℃～150℃。
這個工作溫度范圍的確寬，可以耐高溫工作，一般元件的溫度也就125攝氏度。
0
回復
gxg1122
LV.10
14
2021-04-03 14:33
@svs101
TNY278設計的電源具有很寬的帶寬，提供快速的無過沖啟動及出色的瞬態負載響應。
芯片的寬帶寬具有響應速度快，適合寬范圍的負載供電需求。
0
回復
k6666
LV.9
15
2021-04-03 14:36
@fengxbj
230VAC±15%電源輸入的時候，適配器功率可以到16W，開放式的可以到28W。
是的，不同的拓?fù)浣Y(jié)構實現的功率大小是有芯片主要是高效率低成本。
0
回復
k6666
LV.9
16
2021-04-03 14:37
@奮斗的青春
限流點高的話類似于較大功率的元件設計，不過限流點設計要考慮電源芯片的支持功率。
PI的芯片同系列兼容性比較好，互相替代性高，滿足不同功率級別的設計。
0
回復
k6666
LV.9
17
2021-04-03 14:38
@塵埃中的一粒沙
TinySwitch-III系列相鄰產品之間相互替換，電源的設計兼容性比較好。
同系列產品替代的時候需要注意功率級別兼容，電源的限流點需要注意。
0
回復
2021-04-08 19:17
@奮斗的青春
230VAC的輸入電源的效率比較高，這樣待機功耗比較小。
電源的頻率抖動技術可以改善EMI性能，使得設計余量充足，滿足設計需要。
0
回復
2021-04-08 19:18
@k6666
同系列產品替代的時候需要注意功率級別兼容，電源的限流點需要注意。
PI的產品互相替代性是很高的，一般同系列互相兼容管腳，不用重新設計PCB.
0
回復
2021-04-12 19:46
@塵埃中的一粒沙
電源的頻率抖動技術可以改善EMI性能，使得設計余量充足，滿足設計需要。
luxLink反饋功能的數控恒壓/恒流離線反激式準諧振
0
回復
2021-05-24 19:33

低成本的設計方案，變壓器和其他元件體積小巧，利于市場競爭。

0
回復
k6666
LV.9
22
2021-05-26 11:31
@原來會員名可以很長的
低成本的設計方案，變壓器和其他元件體積小巧，利于市場競爭。

小功率高效率性能很出色的電源設計案例，推薦選擇。

0
回復
k6666
LV.9
23
2021-05-26 11:32
@紫蝶
這個工作溫度范圍的確寬，可以耐高溫工作，一般元件的溫度也就125攝氏度。

高溫設計就會選擇耐高位的元件，這個特殊的應用環境需求

0
回復
2021-05-26 17:15
@k6666
高溫設計就會選擇耐高位的元件，這個特殊的應用環境需求

你好，我用TNY280做的輸出28W(輸入：AC220V,輸出：5V2A+-12V0.25A,24V0.5A)空載帶載，都有嘶嘶的響聲，請問從哪里著手解決啊？

0
回復
wengnaibing
LV.9
25
2021-06-01 17:29

反激電源的變壓器工作在單向磁化狀態，不僅要通過磁耦合傳遞能量，還擔負電壓變換輸入輸出隔離的多重作用。

0
回復
tabing_dt
LV.10
26
2021-06-01 17:35
@wengnaibing
反激電源的變壓器工作在單向磁化狀態，不僅要通過磁耦合傳遞能量，還擔負電壓變換輸入輸出隔離的多重作用。

所以氣隙的處理需要非常小心，氣隙太大可使漏感變大，磁滯損耗增加，鐵損、銅損增大，影響電源的整機性能。

0
回復
2021-06-01 17:38
@tabing_dt
所以氣隙的處理需要非常小心，氣隙太大可使漏感變大，磁滯損耗增加，鐵損、銅損增大，影響電源的整機性能。

變壓器的氣隙太小有可能使變壓器磁芯飽和，導致電源損壞。

0
回復
k8882002
LV.9
28
2021-06-01 17:40
@眼睛里的海
變壓器的氣隙太小有可能使變壓器磁芯飽和，導致電源損壞。

所以其對于供電線路來說呈現的是純阻性的負載，其電壓和電流波開洞相、相位相同。

0
回復
2021-07-14 20:29
@fengxbj
采用開/關控制方式，提供一個靈活的設計方案，產品的應用范圍比較廣。

TinySwitch設計的電源功率不大，最高也就設計到25W的輸出功率。

0
回復
2021-09-11 16:29
@眼睛里的海
變壓器的氣隙太小有可能使變壓器磁芯飽和，導致電源損壞。

氣隙設在磁芯窗口的拐角處或其附近，使擴散磁通更容易深入到磁芯窗口內，易導致繞組損耗增加。

0
回復
dianre888
LV.6
31
2021-09-11 16:42
@大海的兒子
氣隙設在磁芯窗口的拐角處或其附近，使擴散磁通更容易深入到磁芯窗口內，易導致繞組損耗增加。

但沒有必要增加氣隙的個數使繞組距氣隙的距離大于5個小氣隙，因?yàn)榇藭r再增加氣隙個數對繞組損耗影響很小。

0
