還有就是我用了16個,IRF3205去驅動2KW的工頻變壓,難道還要再并功率管,減小內阻;
各位高人都到那去了!!!

理論值:逆變反饋取值不對吧    產生SPWM波形的正弦波(SPWMMH由正弦波與三角波積分產生)幅值太低

可能是你的變壓器的次級匝數太少,或是線太細.驅動電壓只要有5V以上就正常,

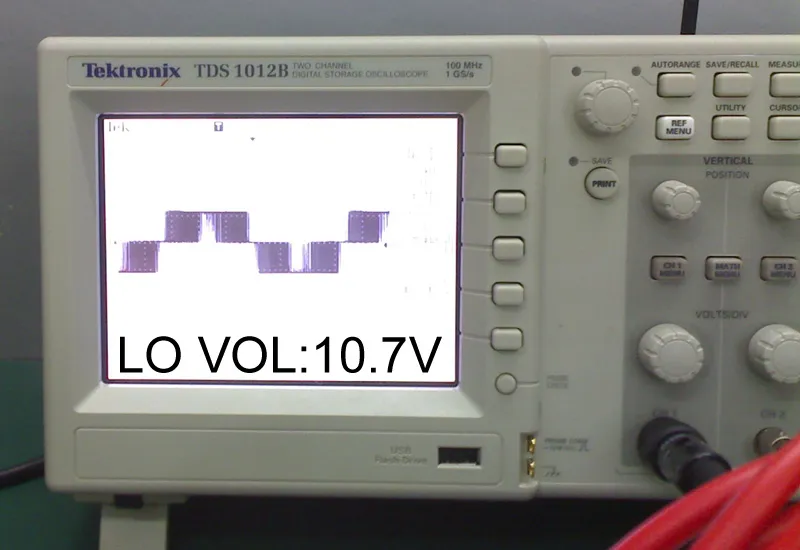

下圖是我的SPWM 波形,IR2110用12V供電

下圖是我的SPWM的波形圖;我的IR2110是用12V供電

下圖是我的SPWM的波形圖;我的IR2110是用12V供電;500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1058301180248367.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/53/1058301180248813.jpg');}" onmousewheel="return imgzoom(this);">

你把電壓升到200V左右,再斬波輸出,(先升壓,后逆變)

可能是你的變壓器功率或匝比不夠,要不就是功率回路連線太細.

我想應該是變壓器的匝數比不對!

如果其他的都試過了,可以看一下你的電瓶,多大的啊,連線是不是太細啊

對,電瓶?jī)?nèi)阻!

我用的不是電瓶,是用的0-15V 320A的大電源;
后來我叫供應商從新做了一個變壓器輸入12V 輸出120(充電)/240V(逆變);可現在初級電壓比之前的還低,我想,可發是驅動有問題,要不MOS管就買到徦貨了;
那位有沒有較穩定的MOS驅動電路,最好能驅動300A左右的;

與MOS無關!

請問你做的變壓器功率是多大,還有你試試不要用可調的電源,直接用固定電源試試,(個人認為和電源有關,可調電源低壓時內阻很大,與MOS管及電路無關)

我的變壓器是2KW的,現在我有電瓶帶了一下,電壓還會拉下來,MOS管IRF3205的D'S極的壓降太大了,是不是IR2110的驅動電流不足;

ds壓降大,是因?yàn)閙os工作在線性放大區,1,可能是Vgs電壓小,檢查輔助電源,看下驅動波形;2,管子是假的.3,確實有這么大電流,那就是因?yàn)樽儔浩鞯脑?


(你是推挽電路16個3205,用一個ir2210驅動?)

我是用2片IR2110組成H橋驅動電路;我開始用IRF3205,后來我換了L2203N(IR)但用處不大;

初級: 3*8MM*4C  10TS
     次級: 2.12mm    中心抽頭100TS, 兩端120TS.
     空載: 輸入6V,輸出133V. 負載(2KW): 輸入6V,輸出:120V. 如果輸入12V,則負載應為240V.

開始沒注意看,估計是你初級線細了,你多大截面呀?

就剛才你的SPWM波來看,你的調制波形也存在很大問題.部分正邊的前端部分調制錯誤,整個正半部分是不平整的.是軟件上的毛病.估計沒錯的話,某種掉牙逆變系統.

同時要指出的是,你的驅動后級也存在很大問題,需要徹底更改.冒然進行風險比較大.需要我?guī)兔Φ脑?可以聯系我.我可以免費提供套件組裝,你也沒有必要為此再費神了...

3*8MM*4C  10TS

你用的是幾安時的電池啊,容量夠不夠啊

今天我試了一下把功率管加到32個IRF3205,現在可以帶起1500W左右,但還是帶不到2000W,(101V);難道用正弦波調制要比方波的調制低那么多;請問各位是不是還要加更多的MOS管才能帶起來;
170A左右在要多少個IRF3205才能推起來????

電池容量是有那么大的;

你出來的spwm是固定的?還是通過pi調節出來的?



你用的全橋拓?fù)浣Y(jié)構,初級電壓是正負高頻脈沖.你需要用示波器才能得到真實的數據.

帶載之后,直流輸入電壓會有個50hz的波形疊加在上面.

個人認為還是變壓器的問題,我的APC1400VA的UPS,IN24VTO220V,用的50A的管子4X4個,你12V用3205(110A)也只要16個夠了!APC上的變壓器初級用的是約8MM2的扁銅,按你的電流來說就要20個平方!它的變壓比10:380V!你對應的就是5:380V.變壓器的鐵芯夠不夠?試試接到220V市電上實測一下功率,不要用個500W的實際功率來走彎路.IR2110的自舉電容220UF以上!不然上下管不平衡.

12V直流成交流就只有7-8V(空載),加載更低!你12V/240V才20倍,電壓夠才怪.

我的輸出是120V的,并不是220V,按1.73系數算的話,120*1.73=207.6V,
我現在的變壓器輸出電壓265V,加了10%的(在滿載時變壓器本身的壓降);

用真值表測一下變壓器低壓側的電壓,就可以判斷出是變壓器功率上不去,還是逆變橋/線路損耗過大.
