一、基本情況

  1、  這是一款精致的1000W修正波逆變器！先上空板PCB圖片：

        2、電路的基本結構：此款修正波前級用SG3525加2A的圖騰驅動升壓，后級用SG3524驅動，很常用而簡單的電路。

3、加入的保護有：短路保護，過載保護，過壓保護，欠壓保護，過熱保護，

4、顯示及報警：加入了正常工作與故障指示燈，加入了由五個LED構成的電池電量顯示器，在報警上，摒棄了一向的一出故障就是一“滴”到頭的單調設計，而采用了間隔2S的短“滴”聲。且故障燈也同時閃爍。

5、機器的用料：四個主變EI30，內部同時配套了110V的繞組，前級MOS用的八個IRF1404，功率絕對夠。高壓整流放棄了以往的四管組橋，而用的TO-220的共陰/共陽整流管來做，省事方便，用起來非常OK！高壓電容450V220UF；后級MOS用G20N50，這個管子做1000W，個人都覺得有點浪費了，因為帶著800W的時候都不熱的。保護用的專業比較器HTC339，再說下板面積吧：180*125總體上說算上小巧！

6、優點：A、3525做前級，效率比494做前級效率高，整機效率在87%左右，（我不吹，因為買不到好的變壓器，變壓器直接影響效率）

      B、成本不高，變壓器EI30四個也沒幾個錢，板面積也不大，也不燒錢，很適合工作作坊式小批量生產，當然也適合大批量生產。嘿嘿

      C、驅動電路功能齊全，但結構簡單，可以適合大學生畢業設計，也可以個人做成成品放到淘寶上賣！

     D、原理簡單，晚于調試，適合逆變初學者學習逆變器的基本電路。

     E、電量顯示電路比較新穎（這句話可以刪掉，口水話！）

二、技術參數

輸入電壓：10-15V

輸出電壓：220上下3%一般帶負載后浮動3V

輸出頻率：50HZ

過壓保護：15V

欠壓保護：10V

過載保護點：1100W

短路保護點：4000W

過熱保護點：65度、

電量低報警：10。5V   紅燈閃爍，發出間隔2S的“滴”

額定功率：1000W（足）

峰值功率：2000W

效率：全載時整機效85%以上（這個不能亂說）

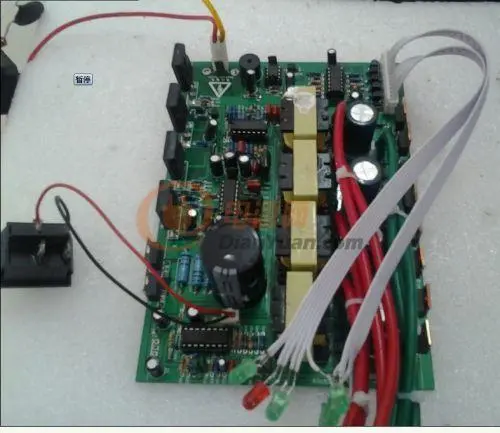

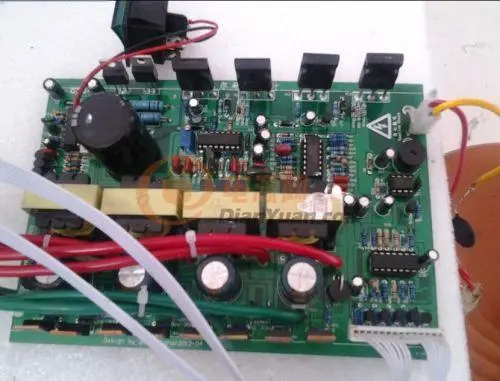

三、實物圖片：









四、測試圖片

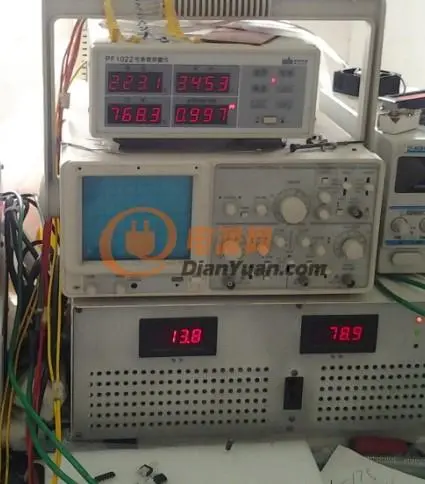

以下測試圖片是機器在不帶散熱器的情況下帶800W電爐的數據

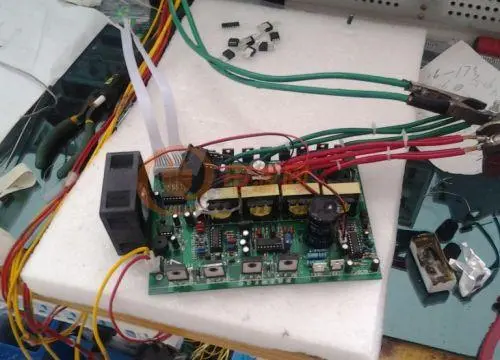

兩個大夾子是大功率電源供電的



下面的電壓是13V是因為電源線太長了，電流達到70多A時已經壓降很大了，實測板壓11。5V。

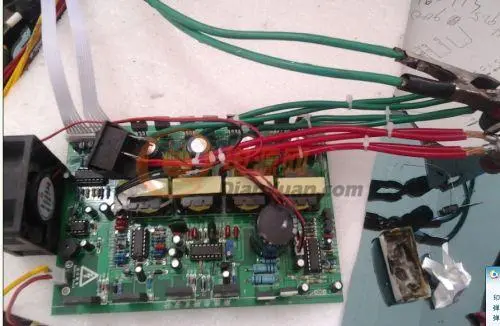

再看下，沒有帶散熱器的，呵呵

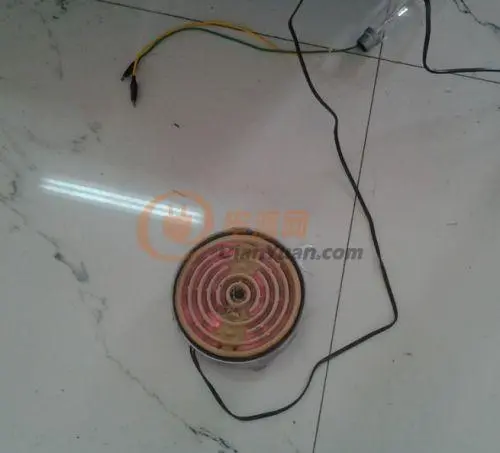

燒紅了，MOS管也只是微熱。
