同上

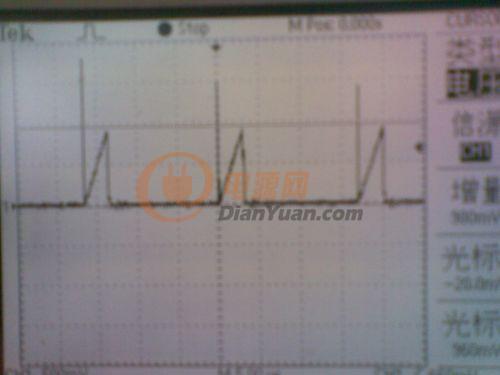

毫無疑問低壓是CCM，高壓DCM

CCM連續模式：變壓器磁能尚未釋放完畢，或激磁電流未下降到零時開關管再次導通，開關管電流從這個還未下降到零的激磁電流開始上升，即開關管電流不是鋸齒波，是側梯形波，因全過程中沒有前后級同時關斷的時刻，VDS波形后肩沒有低頻波。

DCM斷續模式：變壓器磁能釋放完畢，或激磁電流下降到零，再延時后開關管導通。開關管電流從零開始上升，開關管電流為鋸齒波。在中間的延時段，前后級同時關斷，因輸出電壓門檻，關斷后還有少量能量未釋放完，在變壓器內部形成振蕩波，即VDS波形后肩低頻波（由于是分布電容與變壓器激磁電感與漏感的和形成的，故頻率較低。而尖峰電壓為分布電容與漏感形成的，頻率高）。

臨界模式：即DCM模式中的激磁電流下降到零點時開關管馬上再次導通，沒有延時，開關管電流為鋸齒波，VDS波形后肩沒有低頻波。（其實也有類似DCM模式下的輸出門檻電壓造成磁能未完全釋放，但能量很低，開關管再次導通時起始電流基本接近零，可以忽略）

即激磁電流還未下降到零時，開關管再次導通為CCM模式；下降到零時馬上導通為臨界模式；下降到零再延時開關管才導通為DCM模式。

鋸齒波電流起始端的電流尖峰是寄生電容對開關管充放電引起的，電容中的電流能突變，電壓不能突變；電感上的電壓能突變，電流不能突變。

看看下面34帖的波形就明白了。

"實在不明白UC3842的2腳接地的使用方法"
http://bbs.dianyuan.com/topic/675791

按低壓設計

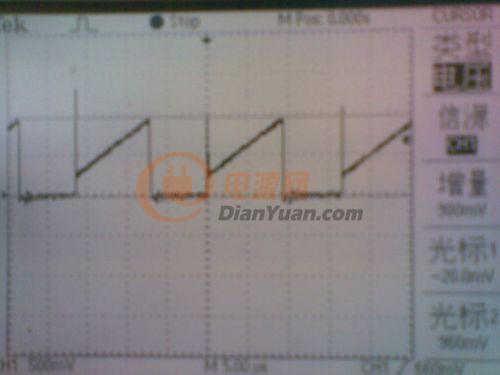

連續是因為duty只開了那么大（進入臨界模式后，正常負載范圍和正常電壓范圍內duty是一定的），既然duty一定，那么隨著負載的增加，電流的基底（三角形下面的那部分）就抬高了。

至于磁飽和，去看一下書

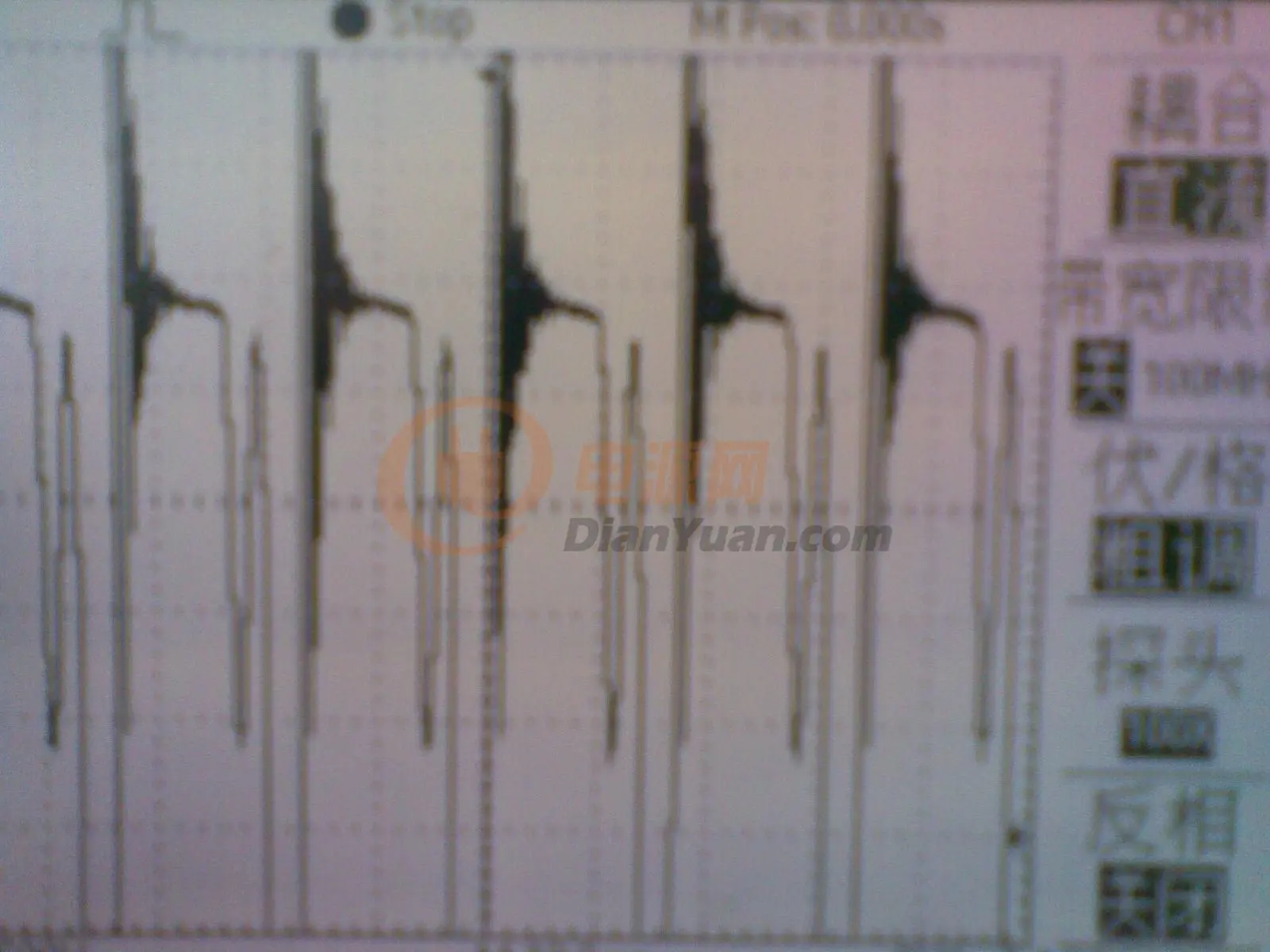

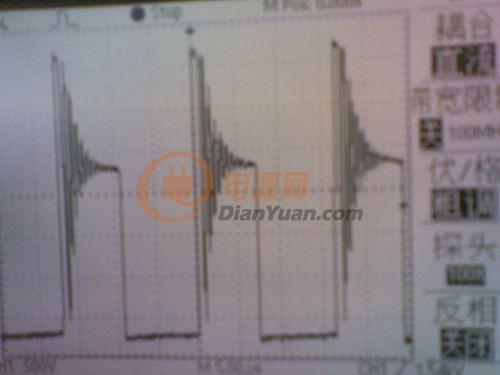

感覺你的好像沒有吸收回路，MOS關斷后振蕩的比較嚴重。

個人認為，這個振蕩似乎是和RC反激吸收回路有關系，由于參數設計問題，導致暫存于初級線圈和次級返回來的能量不能在短時間內消耗掉，從而多次振蕩導致的，可以在吸收回路上下一些功夫！還有264V時，明顯可以看到振蕩后面有一個大凹陷，這個肯定和你的PCB布板有關系

頂起！
