做機中我發現用LM324做過流保護不可取,太不可靠,形同虛設.

我用LM324,LM358 LM339都做過過流保護,其中358最好,339也行,但324就不行.

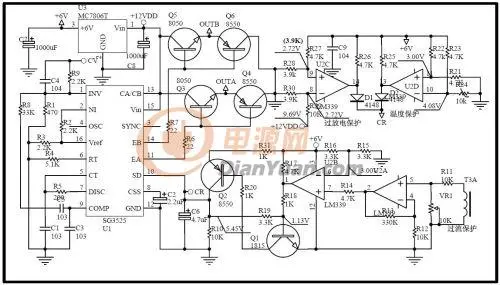

324當過流信號輸入時,也工作,輸出也可輸出保護高電平,但是這高電平輸出速度用萬用表或示波器檢測時感覺慢近一秒,不會與輸入速度同步.待3525鎖死時,場管已經掛了,我用的是這圖,論壇一兄弟上的,原理上分析圖沒有問題的.曾經嘗試減少C106 C110也無濟于事.請用過324做保護的兄弟指導下.

全部回復(15)

只看樓主

正序查看

倒序查看

ql123

LV.4

2010-07-23 06:53

沒那么嚴重，358、324應該差不多的。要考慮輸入失調電壓，過流檢測電阻上的壓降多大？

回復

翱翔千里

LV.3

2010-07-23 08:32

@ql123

沒那么嚴重，358、324應該差不多的。要考慮輸入失調電壓，過流檢測電阻上的壓降多大？

元件性能不同。

回復

hh1212

LV.3

2010-07-23 10:17

@翱翔千里

元件性能不同。

應該是,奉勸新手做過流保護避免用324,可少走彎路.

回復

zyy973188

LV.3

2010-07-23 12:34

我也做了個，感覺沒有樓主說過的那么差！我后級用的二極管FR307短路前級上電就保護，帶燈泡也很靈敏

回復

1062227670

LV.6

2010-07-23 12:35

我也出現過同樣的問題，你可以在+極加個電感試試。我的在14腳旁路一個三極管驅動蜂鳴器。

回復

xzszrs

LV.11

2010-07-23 13:28

應該是LM339最好，微秒級的速度。

回復

sandsz

LV.4

2010-07-24 11:51

@xzszrs

應該是LM339最好，微秒級的速度。

大師說得對！339好！如果2個運放夠用的話358也不錯

324只是普通的運放，速度跟不上，一般做音頻放大還差不多

回復

zhong9820

LV.6

2010-07-24 14:45

@sandsz

大師說得對！339好！如果2個運放夠用的話358也不錯324只是普通的運放，速度跟不上，一般做音頻放大還差不多

用同等級別的IC，這3個型號用在JJ上，沒有人能感覺出速度！！

建議你看看后面你帶了什么是324的負載！

回復

hbzjcjw

LV.10

2010-07-24 19:46

陳大師早就說過，這里只能用專用比較器（不加上拉電阻不工作的那種，如LM393雙比較或LM339四比較）

回復

hbzjcjw

LV.10

2010-07-24 19:47

另外，此電路也不太科學

回復

ql123

LV.4

2010-07-24 20:42

@hbzjcjw

另外，此電路也不太科學

頂!

回復

deng500000

LV.3

2010-07-27 12:12

我調試過的電路，都是用LM324做輸出的過流保護

用324做短路的時候建議注意下面幾點，看看有沒有幫助：1、檢測過流的比較器輸出最好經過一個電阻以后直接連到3525的10腳，不要再經過其他比較器（也就是從D103的負極經過一個1K的電阻直接連到3525的10腳（10腳要接一個10K的下拉電阻）。 2、自鎖電路的基準設低一點（我經常把基準設到0.3--0.7V）。 3、自鎖電路上的延時電容盡量減小一些（你這電路上的C106我一般用104獨石電容，C103用101獨石電容）。由于基準電壓設置得比較低，所以要注意其他電路會引起自鎖電路提前自鎖或誤保護，造成不能正常啟動現象，這個就需要自己對其他電路進行合適的參數設置了，一般都可以解決。

回復

loudianxin

LV.7

2010-11-11 18:04

@deng500000

我調試過的電路，都是用LM324做輸出的過流保護用324做短路的時候建議注意下面幾點，看看有沒有幫助：1、檢測過流的比較器輸出最好經過一個電阻以后直接連到3525的10腳，不要再經過其他比較器（也就是從D103的負極經過一個1K的電阻直接連到3525的10腳（10腳要接一個10K的下拉電阻）。 2、自鎖電路的基準設低一點（我經常把基準設到0.3--0.7V）。 3、自鎖電路上的延時電容盡量減小一些（你這電路上的C106我一般用104獨石電容，C103用101獨石電容）。由于基準電壓設置得比較低，所以要注意其他電路會引起自鎖電路提前自鎖或誤保護，造成不能正常啟動現象，這個就需要自己對其他電路進行合適的參數設置了，一般都可以解決。
