不過由于這個電路和設計打破以往的一些規率,可能很多人會認為有問題
獨一無二的短路保護電路(可能很多人都看懂,或認為是錯的)
一般的短路保護都在發生在短路之后,那樣或多或少已經對管子產生了不良影響,而超前短路保護就可以解決這個問題.
不過由于這個電路和設計打破以往的一些規率,可能很多人會認為有問題
不過由于這個電路和設計打破以往的一些規率,可能很多人會認為有問題
全部回復(41)
正序查看
倒序查看
@阿法ch
呵呵,主動檢測輸出短路,檢測到短路時,3525和358都不會有輸出,并且2個二極管比較安全的隔離了高低電壓.電路是比較簡單的,精彩的是這個思路!!不過,這個只能保護短路后開機和開機后剛好是358輸出是脈沖低電平時的短路,但是對開機后在剛好是358輸出是脈沖高電平時的短路沒有作用,只能靠由R25和可控硅等等組成的電路來保護.
因為用畫圖 畫的電路圖,值標上去太麻煩也就沒有去標了,用這個電路做的機機,在家里用了兩年了都沒有燒過管.性能是絕對的可靠.
另外就算可控硅沒有裝,也一樣能起到很好的短路保護作用,沒有裝可控硅我測試了短路100次,也沒有燒過管,不過因為是給我老爸做的東西,平時也不回家,所以才做了兩個短路保護,以防萬一.另外還有防反接,防觸電保護沒有畫上去.
另外就算可控硅沒有裝,也一樣能起到很好的短路保護作用,沒有裝可控硅我測試了短路100次,也沒有燒過管,不過因為是給我老爸做的東西,平時也不回家,所以才做了兩個短路保護,以防萬一.另外還有防反接,防觸電保護沒有畫上去.
0
回復
@tby2008
很簡單的一個圖 是自控開機的確可以做到先檢測負載在開機如果輸出負載短路或是過載空載前級就不工作又何來什么“短路保護”呢其實電流還可以做的更好比如檢測負載 過載或輕載前級都不工作豈不是更好不是做不到我設計過一個自控檢測電路負載小于10歐或大于300歐都不會工作就是人兩只手握住輸出的兩個電極也沒有問題因為前級根本就不會工作又何來高壓當然大家最關心的還是圖紙在我那五本筆記本里的哪一頁我也記不清啊有時間找出來畫給大家
兄弟的思路不錯,以為我做過一次人體觸電保護的,是通過手戴靜電環加(雙三極管等效的可控硅)方式來檢測的,不過給我家人用,他們都嫌麻煩不用那個功能,
0
回復
@探索者2
恭喜你!真正的全保護JJ在你的手中問世了.從理論上分晰你的電路完全行的通,等有時間我也來做個試試.

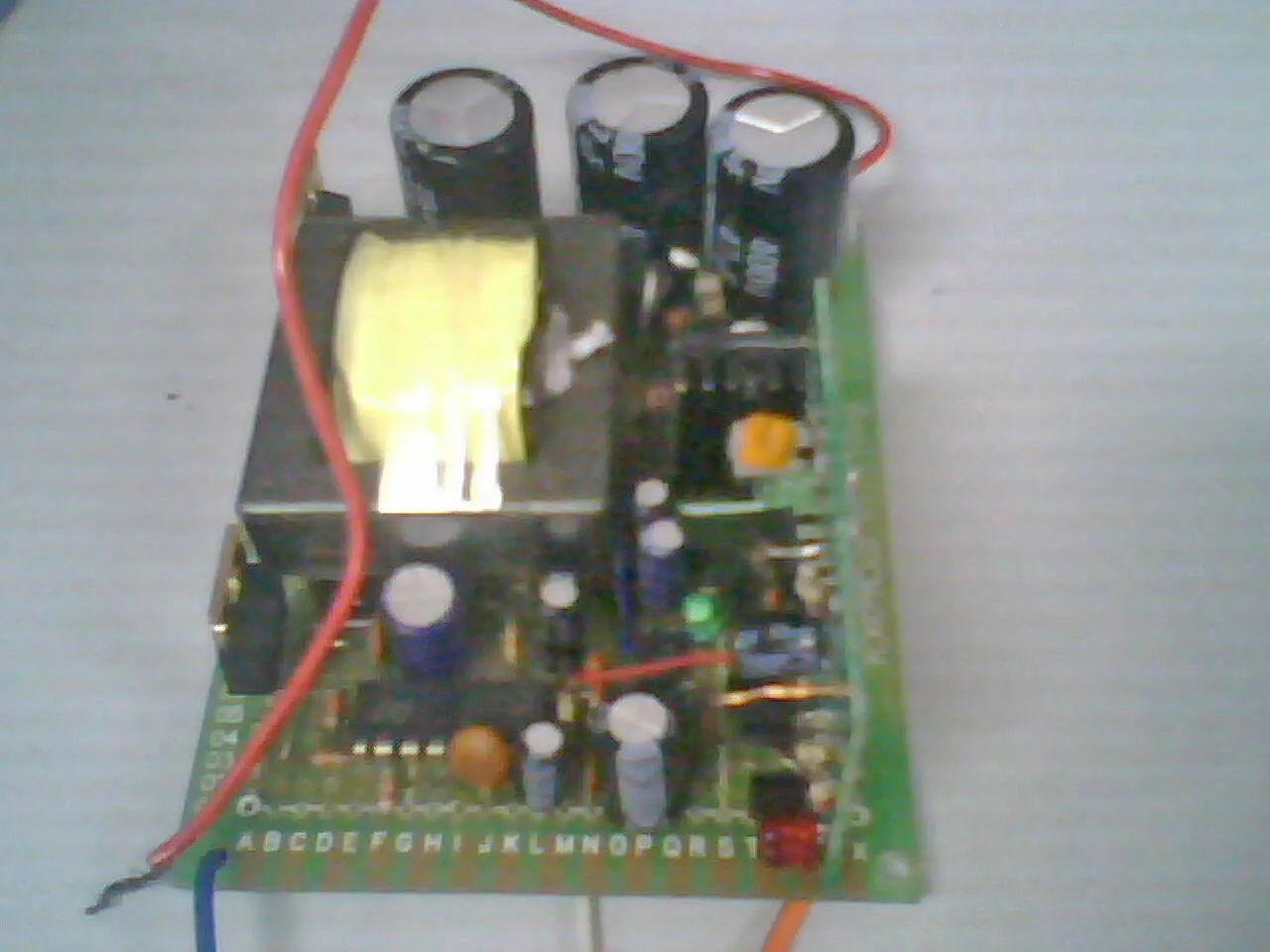

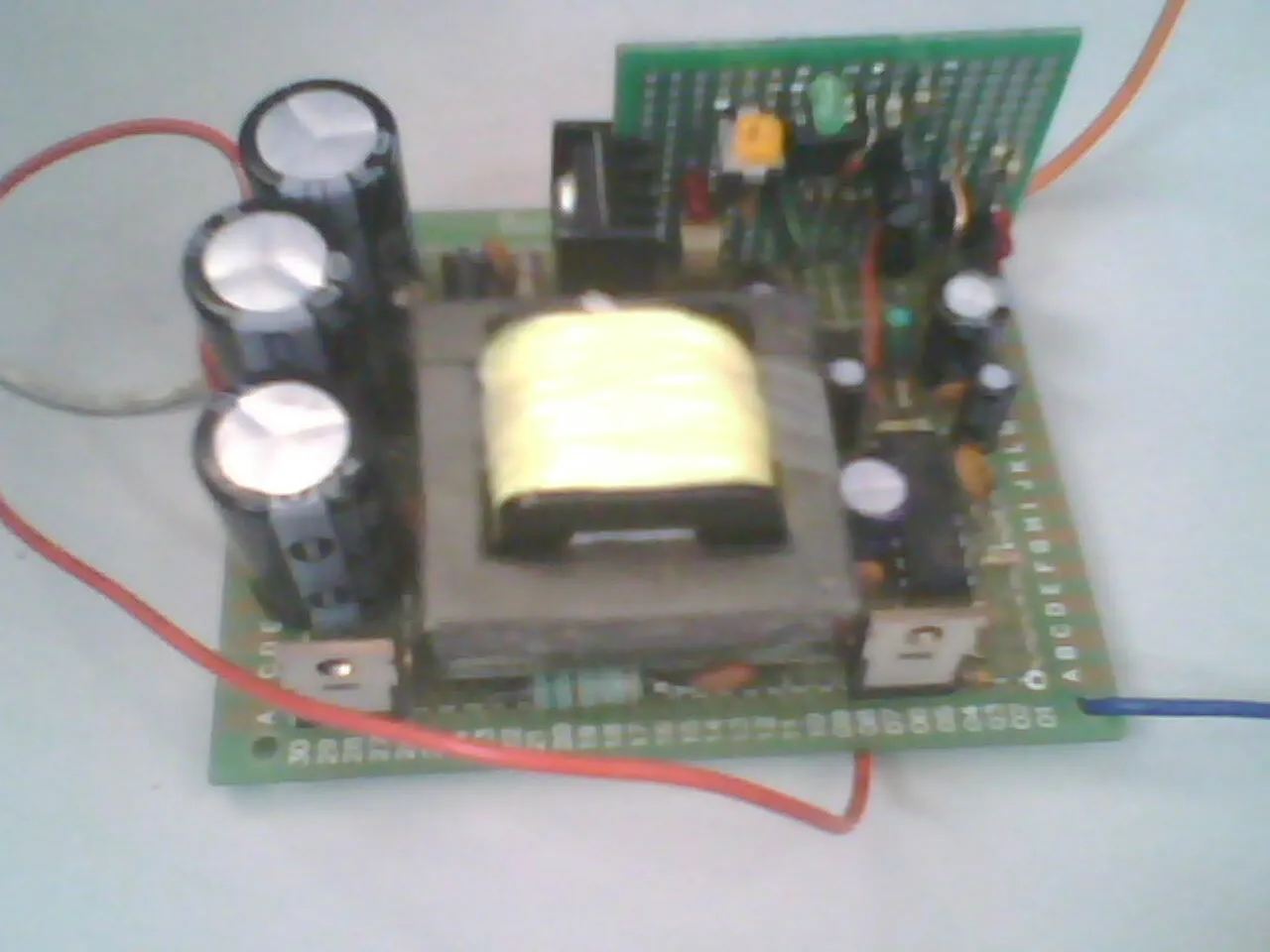

這個電路我都做過好幾次了,實物有些不一樣,3525的振蕩電容用的是332,并非103,1腳和9腳步之間接了一個103電容和100K電阻.后期的短路保護,是直接加一個PNP三極管從光偶處關斷,這樣保護速度會更快,完全可以做到2US之內.直接接運放的+反應太慢了,并不保險.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/1316721259745173.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/1316721259745841.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/1316721259745173.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/84/1316721259745841.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@彭希仁
這個電路我都做過好幾次了,實物有些不一樣,3525的振蕩電容用的是332,并非103,1腳和9腳步之間接了一個103電容和100K電阻.后期的短路保護,是直接加一個PNP三極管從光偶處關斷,這樣保護速度會更快,完全可以做到2US之內.直接接運放的+反應太慢了,并不保險.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/1316721259745173.jpg');}"onmousewheel="returnimgzoom(this);">[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/84/1316721259745841.jpg');}"onmousewheel="returnimgzoom(this);">
頂上去,繼續討論.
