哦.厲害.

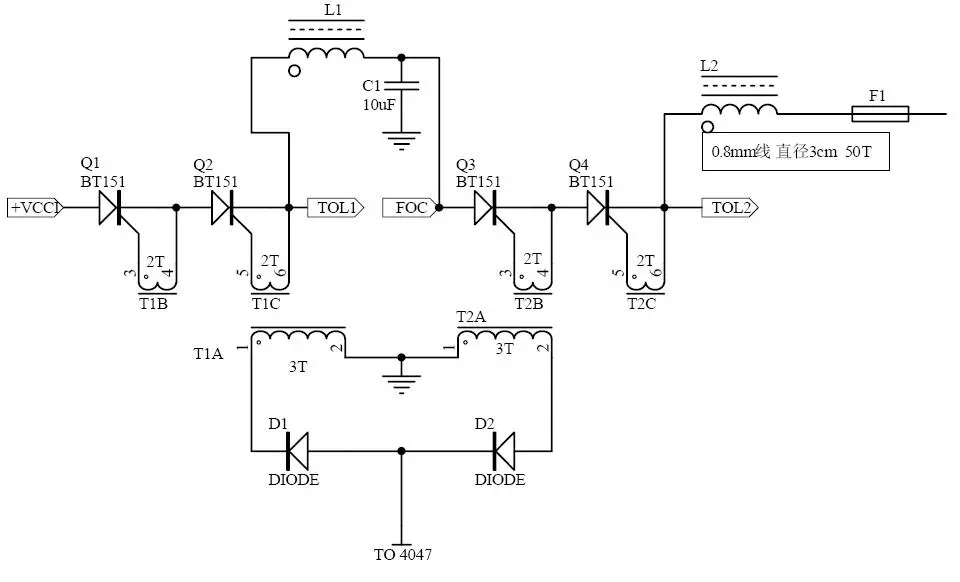

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/3060161250855781.jpg');}" onmousewheel="return imgzoom(this);">

我有電路板

朋友根據原機復制了一臺,實測空載電流250mA,空載正常,后級帶載最大輸入80A,此時后級功率僅為兩只200W燈泡并聯,還不及市電亮,即不足400W,效率不足50%,且場管燙手,場管無RCD吸收回路,以60N06推EE35變壓器,再推主變EE85,請問各位前輩大師,為什么效率會這么低,是不是因為驅動尖峰毛刺太重,加吸收回路有效果嗎?還有就是他的變壓器是無氣隙,但是顏色不是我們常見的黑色,而是灰白色,黑色和灰白色磁芯各是什么材質?適用的頻率范圍分別為多少?飽和磁通量哪個高?選用哪個較好?效率低與磁芯材質是否有關?過幾天有時間了去他那里拿一臺回來拍照,然后實繪電路圖請各位大俠幫忙分析,謝謝各位!

好東西

你看看你做出來的頻率是多少 那個機器的頻率在8.6KHZ左右時候效率最高,你的那個小變壓器是怎么繞的 與那個也有關系的

一個簡單的機器  偏偏要搞的那么復雜  害的用戶多出錢  還會維修麻煩

這幾天沒時間弄,過幾天拿回來,然后拆開,把數據貼上來請高手幫忙分析!請問原機小變及主變的參數是多少?

關斷電感好像是EE55的電容是4只330uF/630V并聯????



天方夜談.

那電容可能是倍壓的吧 關斷哪有用那么大的 要是關斷的應該是3.3的并聯吧

不.樓上說錯.

是樓主標錯,寫錯.常用的電解耐壓沒有330uf630v的

應該是寫錯了那是濾波電容330uf450v兩個串再并兩個的,電感是55的電容應該是17uf吧

呵呵,可能是我記錯了,過幾天確認了貼來大家瞧瞧,只是現在效率為什么這么低?24只3205還燙手啊!

24只3205太多了,激勵不足所以燙手啊!

你的變壓器是怎么繞的,線是不是多股的呀,,這機的頻率不高,前級功率不大,輸出可能大了

呵呵,可能真的是我記錯了,過幾天確認好了貼來大家共享看看!可是現在的效率為什么這么低?24只3205還燙手,是因為驅動毛刺太重嗎?另外變壓器材質有關嗎?他的是灰白色的,不是常見的黑色!

他是用3525推兩只60N06,再推小變EE35,然后才推EE85主變的,激勵電壓應該夠了啊!

你的qq號碼多少呀,怎么聯系,上qq聊

這幾天還沒時間解剖看看,他也是請別人繞的,具體參數不詳,只是大概初級1.8×4,并繞,其他就不知道了,等機器回來拆開告訴各位!

Q:727743783

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/82/311181255959992.jpg');}" onmousewheel="return imgzoom(this);">

樓上的這個板子多少錢一張啊

怎么沒正面圖呢上過圖看看

要機器和配件請加QQ 1039197231即可聯系到

上面的板子我買是25元張 我想問下有冇價格便宜點的

機器上圖看看

我在上海，專業是家電維修，本人修過好幾臺海艦電器的捕魚機，這種機器質量太差了，有個漁民新買的機下水不到5分就爆了全部的20個3205，這種機器根本不要去仿制…
