前輩輸出頻率是多高的啊

前級=20KHZ
后級=50HZ修正波
在明師指導下完成的,也報銷了幾十個管的基礎上完成的,也就是浪費幾十天時間完成的.

我打不開RAR文件,一打開就亂碼,前輩我也想做一個的,可是我的技術太差了,先學習一下,請問,是不是前級升壓,整流濾波,在通過開關管控制輸出50HZ,我想了解一下流程

文件已重傳,過二天我搞一個簡單的給你,800W實用車載電源.

給我一份好嗎

師傅,你又來了,我沒什么招待你,實在過意不去,我的三腳貓工夫你能放入法眼?

師傅,你好!這幾天有空又玩起來.
都是些三腳貓的工夫,難得你看得起我,你那些正弦的大機我是可望而不可及,我的年代人不懂英語,單片機不會編程,跟不上時代,只能跟初學的交流交流.

謝謝你!

千萬別這樣說,中國傳統的文化我只學會了一半:尊老,但不愛幼.


你的水平不是很高,但說的都是實話,不象有些小年輕,要么是純吹水,要么是扮豬吃老虎,明明是個婊子,裝個學生妹似的.


頂您

真的么,那謝謝前輩你了,我來電源網有一年了學到了不少東西,當然都是個位先輩指教的,說真心話,真的非常感謝你們個位前輩,如果我那有不對的地方請個位前輩經管直和我說,這樣我也可以知道我那不對啊,還可以提高修養的,我一定虛心接受的

因為我沒有元件庫,所有元器件都是臨時做的,因為沒有什么用,就懶得做屬性了,你過獎了,應該好好跟你學習.

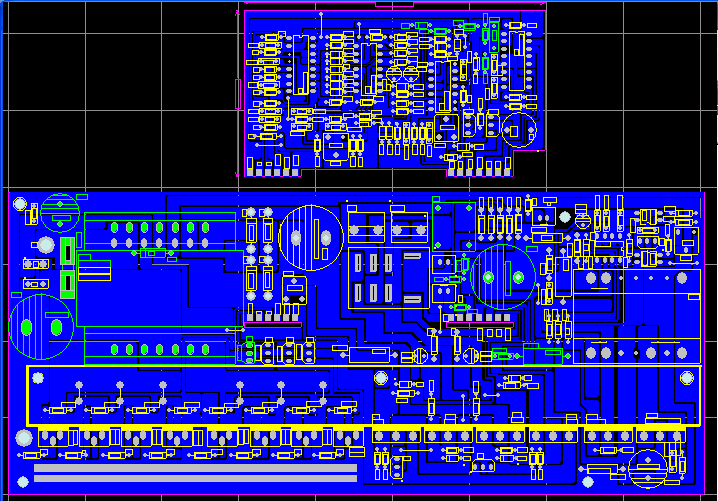

車載1000W,我想用貼片元件的,因一般人是找不到的,所以用插件了.RW2調好后可用固定電阻,比較穩定.

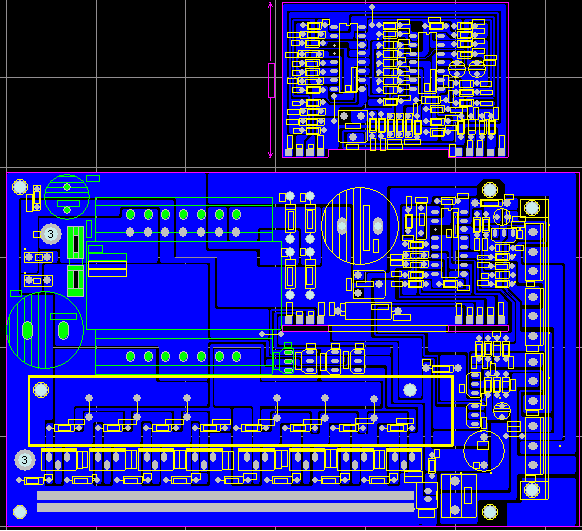

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1278851250653878.gif');}" onmousewheel="return imgzoom(this);">
1278851250654022.rar 1278851250654036.rar

本想打板的,但有幾個地方個人覺得要改良

1
3524直接推MOS不太好吧.反正沒有網絡,我想改成3525算了

2
充電我覺得用TOP2XX-Y第列更簡單,成本也更低.電流也好調.對電池更好.不用431了,用個雙運放,一個恒壓,一個恒流.

3
不要多串一個二管到充電線路上,另并一個HER107到主整流半橋上,來檢測市電.
各行其道


4
339部分我沒有仔細看,想必沒有什么問題.不知道快速切換會不會燒高壓MOS,樓主打過板嗎?

http://bbs.dianyuan.com/topic/404142
見上面的帖子.
你有示波器嗎?
幫我實驗以下電路好嗎?
是一個想法,用硬件實現的仿正弦波,條件:3525的死區必須存在,否則造成雙通,3843的3腳的阻容調整會造成崎形

有,但你的方案不可能實現

3525不可能出正弦波的.]

用幾個運放和比較器就行了

3843只相當于圖騰柱吧

在研究

在研究

在研究

在研究

有請 lizlk 師傅幫忙分析:



師傅不在,等你上線再給你.

應用到電魚機上也不錯.

兄弟,你的文件打不開,能否將原理圖上傳一份PDF檔.

???

最簡單的50HZ高頻逆變電源

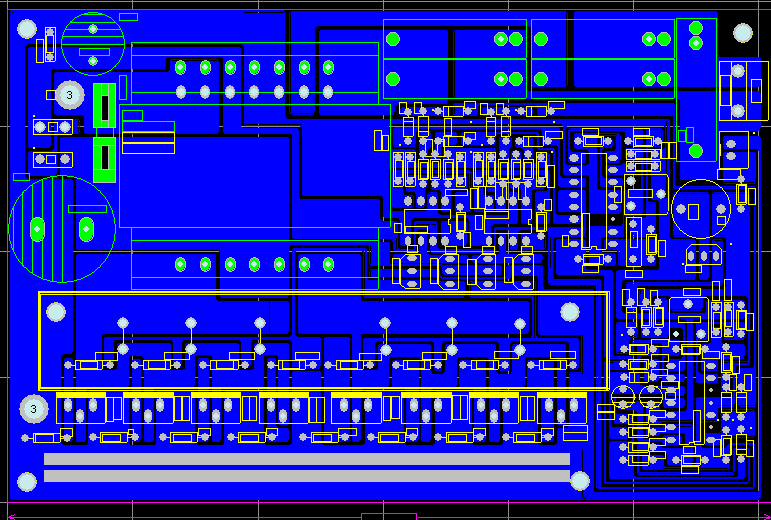

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/80/1278851250786796.gif');}" onmousewheel="return imgzoom(this);">

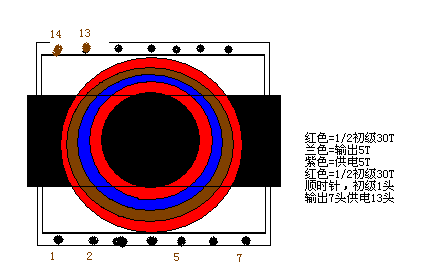

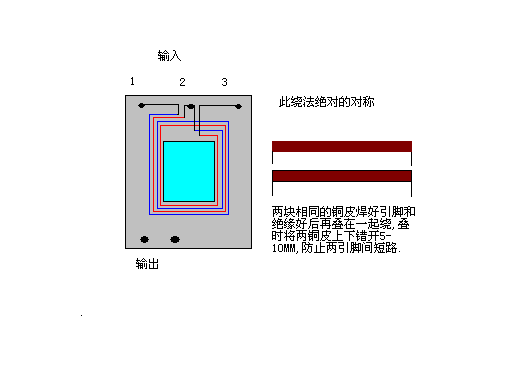

老人家.我給你一個建議,用兩個EE42的變壓器串聯來做.大變壓器在板上易脫落.另外,板子那樣長,用雙變壓器也有空間.更重要的是匝比小的話,波形更好.我昨天做的+-45V的汽車功放電源板,波形純正的讓人怕.和推動PWM信號一樣,沒有一點毛刺和振鈴

板子做成上下式,升壓在下,全橋換相在上,那樣容易吹風散熱.另外,最好做個溫控電路,不要讓風機長時間運行.

這個板沒看到高壓MOS.
