母親家在農村,紅磚瓦房,室內白色鋼化涂料.去年我把所有照明線路重新走線,原來線路沒拆除,新線路全部采用23W歐普3U的節能燈(28元/只),效果相當好,比150W白熾燈還要亮!之所用節能燈,為的就是想停電時用電瓶供電.但現在有一臺自制的逆變器(很高效,達97%!)但她老人家是電盲,不會轉接.還要對電瓶充電……很麻煩.所以要改成UPS方式
因為節能燈是用的自激半橋,適用電壓范圍很寬,完全可以用DC方式(使用過好幾次了),相對來說,就很簡單了!并且把市電先整流后,與逆變的輸出直接并在一起,做成在線式
現把我的設想和現行的不足發出來,想大家幫我指點一下:
一、充電部分
1:不知道是用13.5-13.8V電壓一直浮充電瓶,還是用控制充電的開或關來取12.8V開始充電,14V停止.
2:如果一直用浮充,要求極低的待機功耗.因為是365天工作,3-5W的耗電也不得了.否則,以老人家的眼光來說,她寧可不用我的“洋機器”.
3:如果說用間隔充電,取12.8V開始充電,14V停止是不是比較優質.再就是,控制板電源是在電瓶上取,還是要另用電源供給(因為電瓶不能長期小電流放電)
4:充電電路的選擇,是用3842系列的它激好,還是自激的好一些.如果說用浮充的,實際試3842的功耗約6W
二、逆變部分
如果用開環,效率很高,我做的一塊板(頻率很低,約12K)達到97%,但有個問題,就是靜態電流過大,約100MA,如果說用在魚機上,算小了,但是用在UPS上是不行的.因為,如果說停電72小時以上(農村電網遇到惡劣天氣故障率很高),從頭一晚停止使用到第二晚使用,有20-22小時,這樣,一算下來有2AH多的損耗了!如果再算上使用時的耗電量,就得配很大的電瓶.那樣的成本會很高的.一年也用不上幾次,過20AH沒有必要.
如果說用閉環方式,效率不夠高,同一電路才89%.如果反饋過輕,靜電流同樣很大,過重,輕載時不能打開48%的占空比.
所以我想用“自控方式”.就是另加一個升壓電路,通過一個光耦來檢測是否有負載,有,就開機,無則讓494不起振.但是.如果說用這種方式,不知道穩定性如何.也沒有實際的電路供參考.另外,是用一直供電檢測,還是用斷續檢測.也沒有電路
請朋友們幫我給個意見.
高效率,超低功耗直流準UPS設計思路
全部回復(32)
正序查看
倒序查看
我來多事!幫你找出來.
我的印象中,你好像總是說粗話,作為你老鄉,替你臉紅,誰沒被刪過幾貼啊?

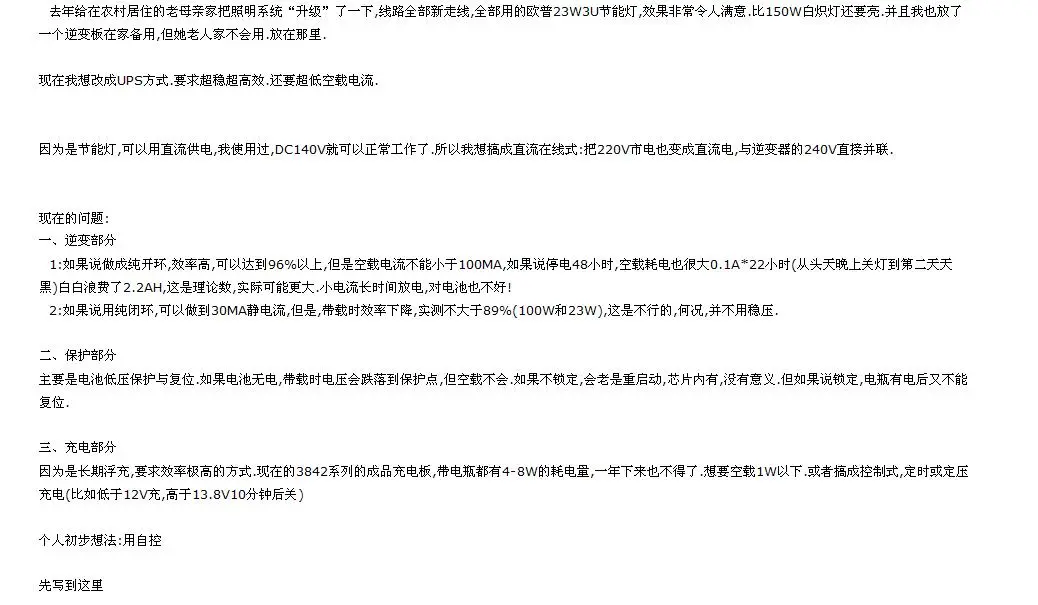

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/557181247709795.jpg');}" onmousewheel="return imgzoom(this);">
我的印象中,你好像總是說粗話,作為你老鄉,替你臉紅,誰沒被刪過幾貼啊?
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/557181247709795.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@t-z-z
我來多事!幫你找出來.我的印象中,你好像總是說粗話,作為你老鄉,替你臉紅,誰沒被刪過幾貼啊?[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/79/557181247709795.jpg');}"onmousewheel="returnimgzoom(this);">
我沒有什么文化,身邊都是流氓和土匪,說粗話理所當然如果說沒有5/4運動,會有新中國嗎? 那些“學生娃娃”不好好上學,出什么風頭,造什么反?如果說祝英臺就嫁給馬文才算了,梁山泊也許可以做個附馬,何必兩敗具傷呢?如果說董存瑞不犧牲自己去炸雕堡,也許敵人的子彈馬上打光,還可以抓活口來審一下……如果我不罵人,也許以后亂刪貼的人會良心發現,把好貼加精,差水平的貼修改到優質我罵了,也許以后同樣會亂刪,并且可能我一發貼就會被刪,被列為黑名單但是只要全世界的人都和我一樣,對那些惡意刪別人辛勤勞動的貼子的人亂刪未違規貼的人對自已關系好就不刪別人廣告或違規貼的人 發生一次罵一次,你看他們還有人亂刪貼的沒有!也許我是犧牲品,但只要以我的犧牲,換來別人亂刪貼的人的良心發現,我認了另:不要以為刪貼事小.其實大著呢:1,你的勞動果實被別人任意賤踏.你發個貼總要幾分鐘,別人一轉眼就給你干掉2,你的水平被別人任意侮辱.別人之所以刪,可能是認為你的水平太垃圾,太豬,太差檔次,和他比,你真是一無是處3,你的言論自由被別人隨意剝奪.他有特權,想刪就刪,你想說什么,得他滿意
0
回復
@hbzjcjw
我沒有什么文化,身邊都是流氓和土匪,說粗話理所當然如果說沒有5/4運動,會有新中國嗎?那些“學生娃娃”不好好上學,出什么風頭,造什么反?如果說祝英臺就嫁給馬文才算了,梁山泊也許可以做個附馬,何必兩敗具傷呢?如果說董存瑞不犧牲自己去炸雕堡,也許敵人的子彈馬上打光,還可以抓活口來審一下……如果我不罵人,也許以后亂刪貼的人會良心發現,把好貼加精,差水平的貼修改到優質我罵了,也許以后同樣會亂刪,并且可能我一發貼就會被刪,被列為黑名單但是只要全世界的人都和我一樣,對那些惡意刪別人辛勤勞動的貼子的人亂刪未違規貼的人對自已關系好就不刪別人廣告或違規貼的人 發生一次罵一次,你看他們還有人亂刪貼的沒有!也許我是犧牲品,但只要以我的犧牲,換來別人亂刪貼的人的良心發現,我認了另:不要以為刪貼事小.其實大著呢:1,你的勞動果實被別人任意賤踏.你發個貼總要幾分鐘,別人一轉眼就給你干掉2,你的水平被別人任意侮辱.別人之所以刪,可能是認為你的水平太垃圾,太豬,太差檔次,和他比,你真是一無是處3,你的言論自由被別人隨意剝奪.他有特權,想刪就刪,你想說什么,得他滿意
你說的很對,我支持你,希望論壇越來越進步,而不是這樣一成不變的運作,任何事物如果不隨著社會進步而改變,那么只能出現異象!
0
回復
@hbzjcjw
我沒有什么文化,身邊都是流氓和土匪,說粗話理所當然如果說沒有5/4運動,會有新中國嗎?那些“學生娃娃”不好好上學,出什么風頭,造什么反?如果說祝英臺就嫁給馬文才算了,梁山泊也許可以做個附馬,何必兩敗具傷呢?如果說董存瑞不犧牲自己去炸雕堡,也許敵人的子彈馬上打光,還可以抓活口來審一下……如果我不罵人,也許以后亂刪貼的人會良心發現,把好貼加精,差水平的貼修改到優質我罵了,也許以后同樣會亂刪,并且可能我一發貼就會被刪,被列為黑名單但是只要全世界的人都和我一樣,對那些惡意刪別人辛勤勞動的貼子的人亂刪未違規貼的人對自已關系好就不刪別人廣告或違規貼的人 發生一次罵一次,你看他們還有人亂刪貼的沒有!也許我是犧牲品,但只要以我的犧牲,換來別人亂刪貼的人的良心發現,我認了另:不要以為刪貼事小.其實大著呢:1,你的勞動果實被別人任意賤踏.你發個貼總要幾分鐘,別人一轉眼就給你干掉2,你的水平被別人任意侮辱.別人之所以刪,可能是認為你的水平太垃圾,太豬,太差檔次,和他比,你真是一無是處3,你的言論自由被別人隨意剝奪.他有特權,想刪就刪,你想說什么,得他滿意
**此帖已被管理員刪除**
0
回復
@hbzjcjw
天氣太熱,幾天沒動鉻鐵了.想了N個方案,包括:用小電流高壓+光耦來檢測///用在地上串電阻,用比較器來檢測,并且用555產生占空10%,頻率0.2HZ的方波來強制開機,電阻上有壓降就開機等方法,都不是很理想最后,還是用了最簡單的輕度反饋,就是防空載過壓電路:變壓器整流后電壓只有170V左右,我把穩壓點取在了200V,沒有加RC吸收電路.空載電流(含494自身)僅21MA.帶100W白熾燈測效率:157V*0.42A/(11.9V*5.83A)=95.05% 完全滿了我的"低靜態電流,高效率"的要求充電部分,想買塊成品板子.電流1.5A就夠了
恭喜老兄啦,呵呵.
你的那個防空載過壓電路的取值點可是試驗了很多次才確定的吧,這個和匝比,功率大小直接關聯.呵呵,裝好了不?
你的那個防空載過壓電路的取值點可是試驗了很多次才確定的吧,這個和匝比,功率大小直接關聯.呵呵,裝好了不?
0
回復
@hbzjcjw
還在等充電板
充電部分可以借用電動車的充電器電路搞個12V電瓶的充電器,改動一下.原理大概是這樣,充滿后再用脈沖電浮充

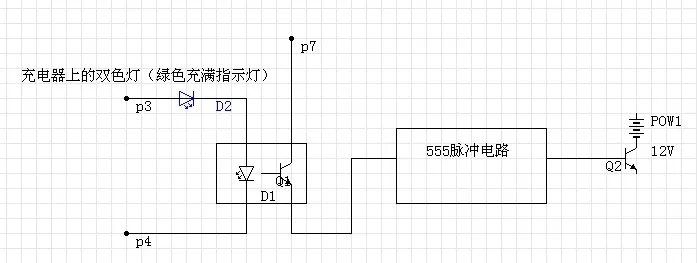

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/3106541248226245.jpg');}" onmousewheel="return imgzoom(this);">隨便畫的圖,只為拋磚引玉
