改補償,空載工作在打嗝模式就ok了

看一下原邊電流波形有沒有進入burst mode,沒有的話把環路改動一下

間歇工作的條件是:FB 1.0-1.8 VDD大于12.5
我的條件都有了,您說的改補償是減小VDD電壓?jiǎn)?

不是改變VDD,是改變反饋的開環增益.
我現在猜想是你的開環增益較大,可以減小增益看看.最后還是以你的實驗結果為準

**此帖已被管理員刪除**

好的,我試試看,謝謝你的回復

我調了很多元件,30mA還是沒有變過,功率計測試出來的功率是0.65W

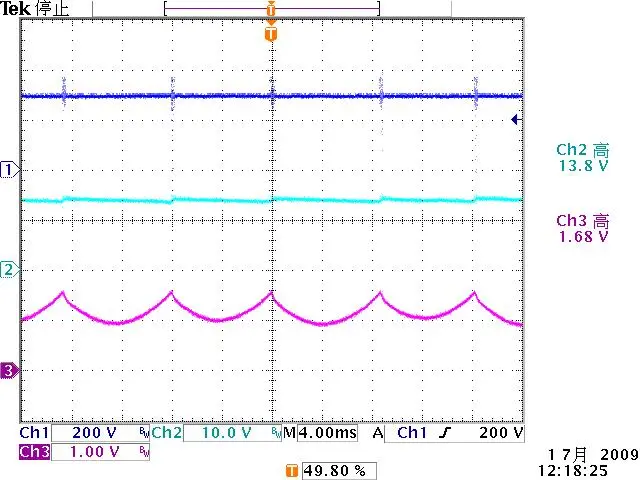

打嗝的頻率是多少?4ms以上的打嗝頻率是差不多的,ch1為drain端波形,ch2為vdd,ch3為fb
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/79/2847451246422972.jpg');}" onmousewheel="return imgzoom(this);">

220V輸入靜態功耗為0.25w左右

您好,我是新手,剛剛進入電源這行,現在要設計一個12V/4A的低壓輸入
輸入電壓直流76V--136V  IC:OB2268  變壓器EFD30  匝比50:7:7
現在的問題是效率過低,76V 77%  136V 82%
想請大家?guī)蛡€(gè)忙,謝謝了.
我以前從來沒算過變壓器這是第一次算,心里沒底啊.希望大家能給予幫助.

上傳電路和PCB,幫忙看一下 3128401246436330.pdf 3128401246436360.pdf

我看原理圖參數也沒看出什么門道來,猜測還是補償?shù)膯栴}.每個電路因?yàn)樽儔浩鲄?shù)不一樣補償也會有區別.你的電路空載時是否有打嗝?如果FB固定為1.35v的話是沒有打嗝的

感覺是沒有打嗝.FB為什么固定1.35V就沒有打嗝,你是說打嗝時FB會變化嗎?我的示波器比較差一點,不能連接電腦.我測FB,波形很亂.還有一個現象,我一上電,電流表就顯示29mA,啟動完成后就30mA,感覺好象是輸入側的問題.變壓器我也重新繞過,改成40/4/5,LP0.37mH,電流一點也沒有變.

空載頻率20khZ

2269的fb端波形不應該是凌亂的,如果凌亂的話應該是反饋補償沒有調好.
2269的fb端電壓打嗝的時候是一定會波動的,但是是有規律的波動,如我上傳的圖.這一點可以認真看看2269的規格書
應該好好調整反饋補償,使高頻增益足夠小,低頻增益足夠大
變壓器可以改成初級/次級/輔助級=40/5/6,初級感量為0.7mH,Sense電阻改為0.33
然后再調整反饋補償看看,我去年做的一個也是12V5A的,變壓器就是如上參數

空載時沒有進入burst mode間歇模式,主要是調反饋路,比如與光耦二極管邊串聯的電阻改大,也是占空比空載時要最少,即空載開關工作的頻率小於20K.
