逆變前級，12v逆變器前級的問題

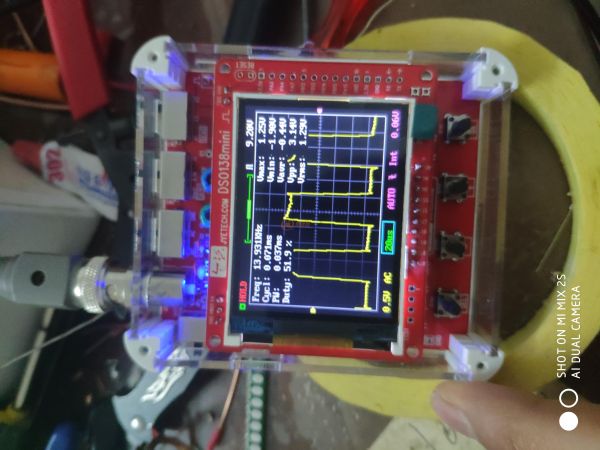

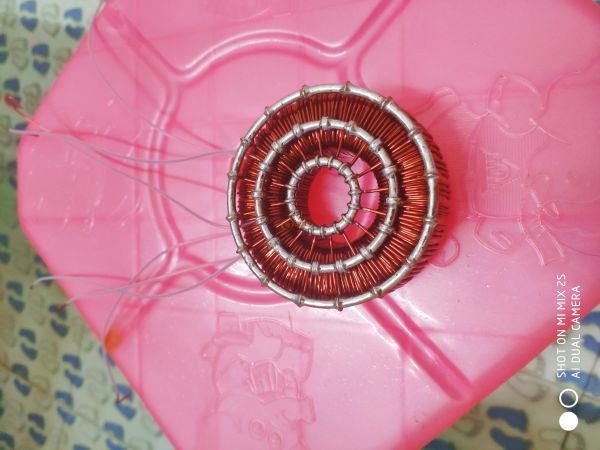

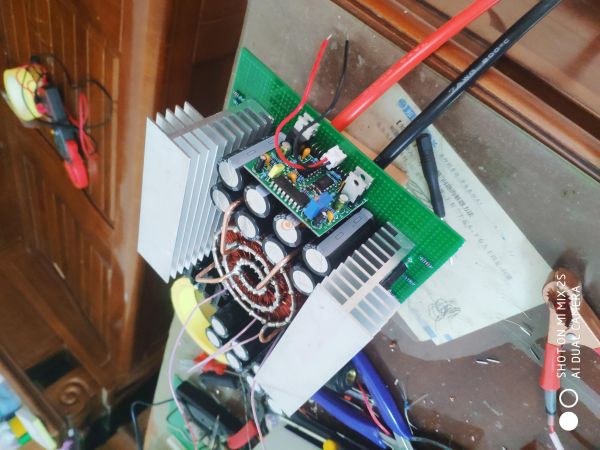

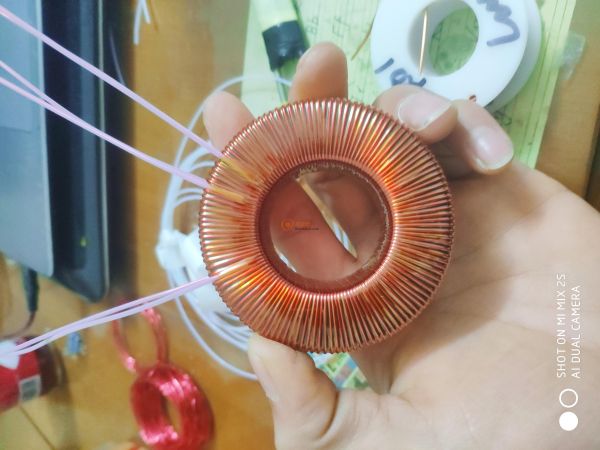

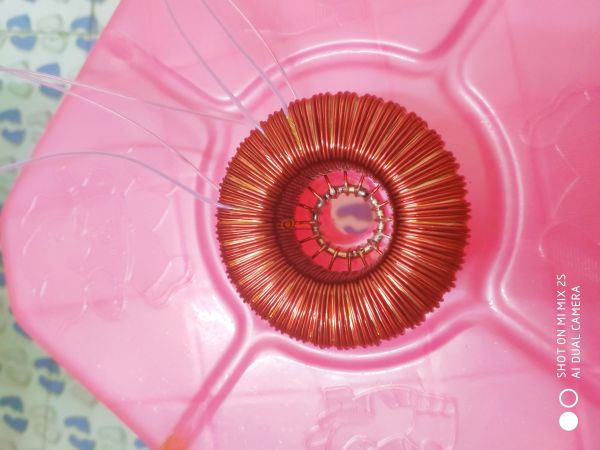

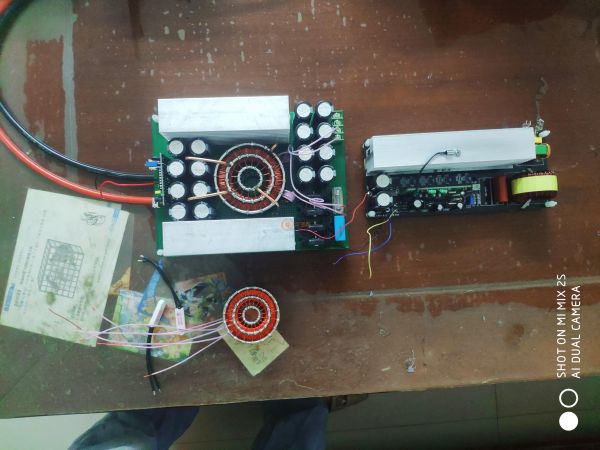

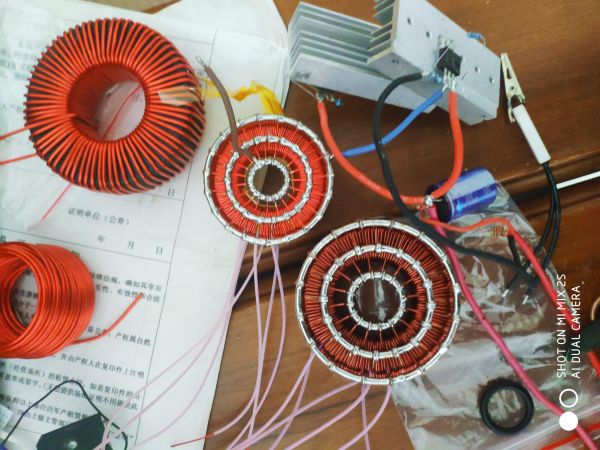

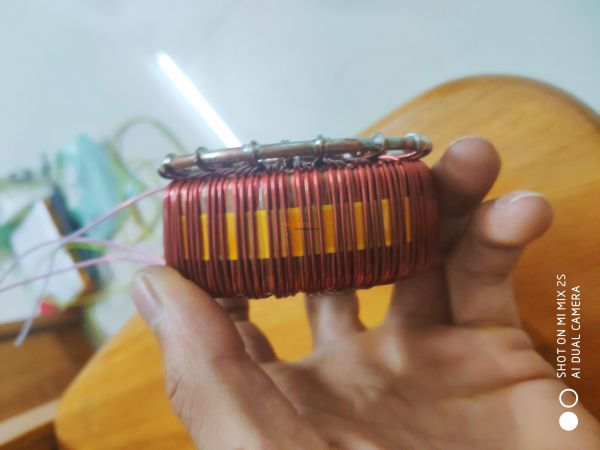

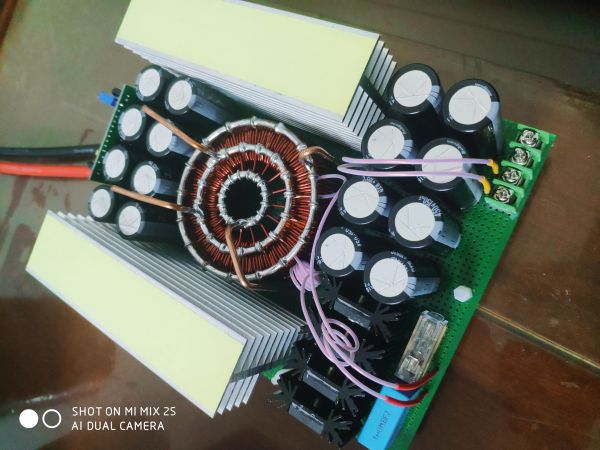

假期在家自己做了一個12v逆變前級，小弟業余愛好一個，非專業人士。就是有個問題，我拆過很多逆變器，里面的逆變前級都是有mos管的尖峰吸收電路的，自己做的沒有設計有，也沒有圖紙，聽很多人說那個要不要都得，但是我覺得設計它出來肯定有它的用處對吧，我想請問下論壇的大神師傅們，我這個逆變前級還有很多不足之處，因為不是專業人士，理論知識實在薄淺。64非晶自己繞的變壓器，馬馬虎虎吧，12v輸入，14khz頻率驅動，空載電流0.22安，接上正弦波后級，帶了一個1000瓦的取暖器，裸板測試了一分多鐘，手摸散熱片無溫度上升。測輸入電流達到105安，前級變壓器初級1.0線16組3+3，次級0.8線主輸出105T加5T副供電，我目前用的正常，下面波形圖是管子2-3腳的波形，N溝道的MOS管，廢話不說多，上圖給大神們看看，請大家多給意見，小弟感激不盡！























全部回復(23)
正序查看
倒序查看
2021-03-05 17:35
驅動板是網上買的，安安電子的，帶圖騰
0
回復
2021-03-06 09:17
樓主厲害啊，還會更新嗎？
0
回復
xypy
LV.1
4
2021-03-06 10:27
前后極MOS管鋁散熱器哪里買的 可以告訴一下嗎
0
回復
2021-03-06 11:09
商品機最求穩定和效鈮管子用的少耐壓也少，自己做有示波器就測試波型看看一般電流壇友取管子標稱的1/3推挽耐壓取母線電壓三倍保證加載卸載尖峰不zha?ji
0
回復
2021-03-06 19:20
@xypy
前后極MOS管鋁散熱器哪里買的可以告訴一下嗎
淘寶有賣的，搜索 場效應管散熱片，或者6大管散熱片，需要多少管的就搜索多少管的
0
回復
2021-03-06 19:21
@h370522650
商品機最求穩定和效鈮管子用的少耐壓也少，自己做有示波器就測試波型看看一般電流壇友取管子標稱的1/3推挽耐壓取母線電壓三倍保證加載卸載尖峰不zha?ji
目前還沒炸，只是在糾結別人說的那個尖峰吸收電路，因為自己做的東西，實在沒什么把握，這個管子參數是耐壓75v的，
0
回復
2021-03-06 19:24
@h370522650
商品機最求穩定和效鈮管子用的少耐壓也少，自己做有示波器就測試波型看看一般電流壇友取管子標稱的1/3推挽耐壓取母線電壓三倍保證加載卸載尖峰不zha?ji
以前會做些魚機玩玩，都是最簡單的電路，什么保護都沒有的，現在不給玩了，就想著做這個東西玩玩，但是確實想到魚機是斷斷續續的工作，設計上沒有那么嚴格，但是這個逆變器需要長時間穩定的工作，所以在想保護電路這些，但是本人一樣保護都不會做，就會做個過流保護，
0
回復
2021-03-06 19:26
@電源網-靜靜
樓主厲害啊，還會更新嗎？[圖片]
過獎了，這幾天還有些材料和盒子在路上了，做好了會更新的，本人真的不懂保護電路，還望師兄師姐們有圖可以給我借鑒一下，一定感激不盡
0
回復
2021-03-06 19:29
補充一下，推挽用的6對大管，型號是IR的，4368，背著老婆買的，理論上這前級可以上2000瓦的，花了不少成本，保護之類的電路，還求各位老師傅發一些出來給小弟借鑒一下，確實不懂，這前級是我仿照魚機的前級做出來的，叫我說原理什么的，確實說不上，只知道這樣接可以出電
0
回復
2021-03-20 20:36

論壇有些帖子可以給你參考下，例如：

【逆變原創】12V500W逆變器設計和SPWM程序分享討論-電源網 (dianyuan.com)

0
回復
2021-03-20 20:40
做工漂亮，頂一個！整機效率能達到多少？有測試嗎
0
回復
2021-03-22 08:27

布局很漂亮，期待樓主佳作！

0
回復
飛翔2004
LV.10
14
2021-03-22 17:14
@天空國際張承超
驅動板是網上買的，安安電子的，帶圖騰
逆變器不會，來看看大師的帖子。。。
0
回復
2021-03-23 10:29

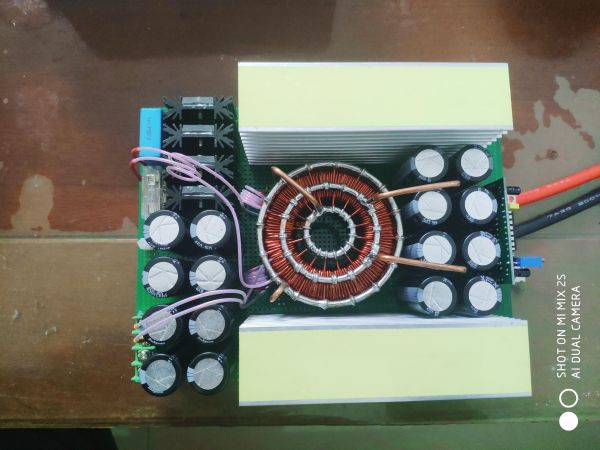

電感做的真漂亮，布局合理，散熱形成對流，電容足不減料！
0
回復
2021-03-23 12:43
@ZH電子達人
電感做的真漂亮，布局合理，散熱形成對流，電容足不減料！
有原理圖可以分享一下？
0
回復
www297743
LV.1
17
2021-03-23 15:28
去找免費的洗板子的，重新做一塊應該會更漂亮吧
0
回復
dog41
LV.6
18
2021-03-23 16:21
不錯，動手能力杠杠的
0
回復
熒火
LV.4
19
2021-03-23 16:59
就這個變壓器就應加10分
0
回復
k6666
LV.9
20
2021-03-24 14:55
@天空國際張承超
補充一下，推挽用的6對大管，型號是IR的，4368，背著老婆買的，理論上這前級可以上2000瓦的，花了不少成本，保護之類的電路，還求各位老師傅發一些出來給小弟借鑒一下，確實不懂，這前級是我仿照魚機的前級做出來的，叫我說原理什么的，確實說不上，只知道這樣接可以出電
那這個設計前級的功率可以到多少了 ？
0
回復
2021-03-24 16:37

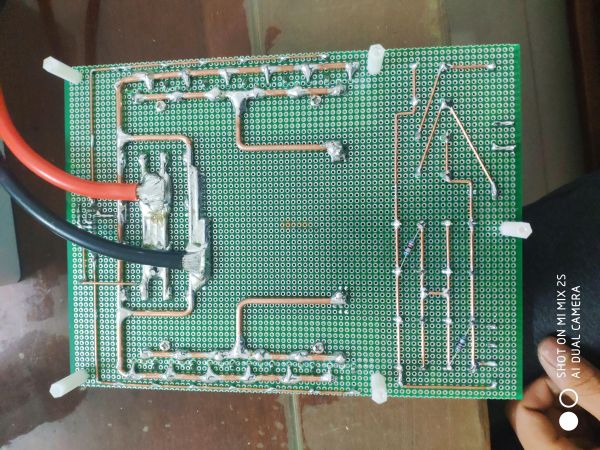

這比外加工的PCB更有成就感！
0
回復
2021-03-25 11:30
@boy59
[圖片]這比外加工的PCB更有成就感！
萬能板做的很完美，能上傳原理圖更好了
0
回復
yujunice
LV.5
23
2021-03-25 11:48

布局合理，很漂亮，電感做的也真漂亮，散熱形成對流。很不錯的作品！

0
回復
luck_gfb
LV.7
24
2022-03-02 11:37

樓主厲害，那個示波器是哪里弄的，很牛喲！

1
