piao liang !

王工過獎了,還望多指點.

功夫不錯學習了

周工過謙了,讓我無地自容,你們可都是這方面的高手,還望多指教,謝謝!

確實下了功夫,太漂亮了,頂起來!

謝謝幾位高手的觀注,尤其是鐘工一如既往指點.

600w的什么價格?能帶電感負載嗎?我能買一套嗎?我的家里是太陽能照明,方波的,經常燒燈.需要你的東西試試看.

不好意思,我這個不賣,你可以看看"正弦芯"或"XZSZRS"這兩位高手的產品.

可以給個電路圖嗎??或給套PCB板??

我的電話13566940843QQ505994304

我這個還在調試階段,公司有規定,所以也不方便.如果你有這方面的需要,可以看看"正弦芯"或"XZSZRS"等幾位高手的產品.

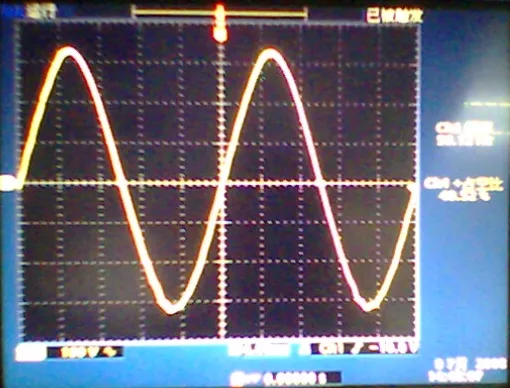

空載波形(手機拍的,不是很清晰):
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/30591216113462.jpg');}" onmousewheel="return imgzoom(this);">

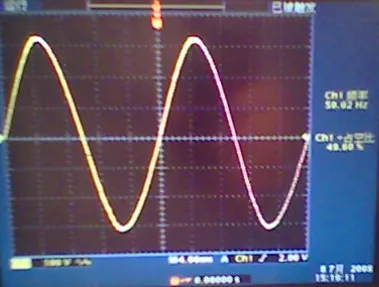

帶3個200W白熾燈的波形:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/30591216113530.jpg');}" onmousewheel="return imgzoom(this);">

不錯的波形!

個人感覺你的前級升壓逆變部分過載能力不足,才兩對管,600W的正弦,前面最少要1000W的額定功率!

用兩對管子做1000W是有點夠嗆,但我覺得做600W正弦,前級的額定功率不需要1000W.我用700W老化過1小時,沒有發現異常,過載點設在670W左右.

對,個人認為,相反的后級場管的余量要較大才上得起峰值功率,當電器起動時,負載多少電流后級場管就多少電流,由于高壓電容的儲能,前級場管的沖擊就小多了.

謝謝鐘工點評,正是出于這種考慮,所以后級的管子用得特別猛,做1KW都沒有問題.也做過了多次的短路測試.

有沒有加感性負載的波形啊

呵呵.看得出你的后級場管是TO-3P/TO-247的,猛!我一千瓦用FQA24N50/IRFP460.

這是帶日立手電鉆的波形,200W左右.手頭上只有這么大的感性負載(手機拍的):
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/67/30591216273526.jpg');}" onmousewheel="return imgzoom(this);">
