回復 - 李鋒
簡單一點的方案? 要多簡單?用UC3842做是不是很簡單.UC3842價格較為便宜大概為3塊多錢,外圍元器件少.利于設計,易調試.比PFC專用芯片便宜.校正后cosB為0.995以上.我曾做過這方面的實驗.

我指的是有沒有有無源的方案? - lb
我指的是有沒有有無源的方案?
因?yàn)楣β侍罅擞糜性吹某杀咎?

回復 - 胡豐華
可用低頻用的矽鋼片做一個PFC COHKE也可提升功率因素,但我不會計算,
有看到我們的客戶的電腦電源上有用過,只是在前級加入非常簡單.另如有哪們大俠會設計的請教教我!本人將非常感謝!

回復 - gwwater
用無源PFC最多只能做到250W.如過你要符合61000-3-2的話.大過250W的無源PFC成本比有源的還高.

簡單方案
用電流型控制內環無需PFC電路
     dwhdy@mail.hf.ah.cn

無源三相的我有一個電路
我是從VICOR的一個模塊上弄下來的,自己還沒精力弄清楚,不過仿真是可以的,只使用于三相電路

把圖發上來看看,謝謝!

請問3842真能用于pfc?

我干到470W用UU32超靜音$2.13
POWMAX@163.NET

我想可以的
雖然沒有做過實驗,但是根據3842的原理,我想可以實現一定的pfc功能,方法應該是在1腳直接加入輸入采樣過來的正弦電壓.3腳接電流采樣.

PPFC方案
我記得有一個方案,采用的是西門子的集成電路來設計的,很便宜的,而且需要的無源器件是電容,沒有用choke一類的東西.不知道你現在還需要幫助嗎?

wrong story
stupid

哼哼,偶對pfc實在不懂
當時是根據電路工作在DCM下的功率因素校正猜的.哼哼,現在明白,不連續下,電流自動跟隨電壓~~

應該是可以用3842做的,至少3843可以

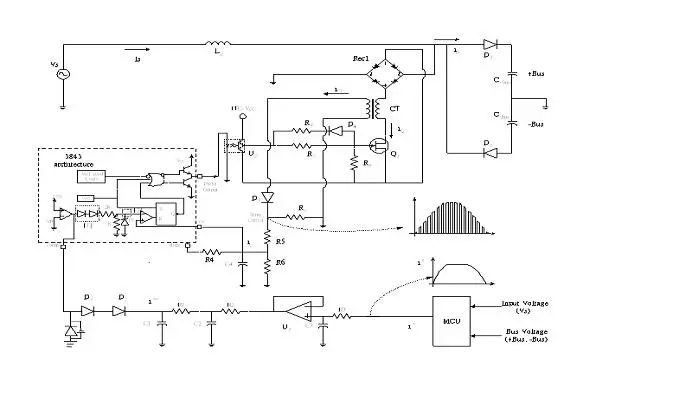

兩年前為省幾個錢曾將3854用3843代替,正如sometimes所說,在1腳接正弦電壓,但卻是MCU發出的,其波形經過調制,更象饅頭波,3腳接電流采樣信號,具體電路圖如下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1061267412.jpg');}" onmousewheel="return imgzoom(this);">

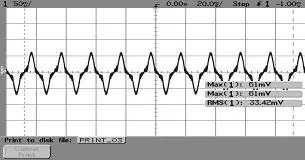

與3854比較,此電路的輸入電流波形如下:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1061267556.jpg');}" onmousewheel="return imgzoom(this);">(3843)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1061267578.jpg');}" onmousewheel="return imgzoom(this);">(3854)

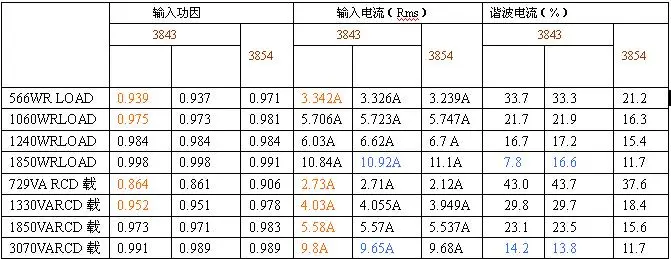

比較而言,3843的波形尖一些,效果稍差.但也不是絕對,不同負載下的PF值還是不盡相同的.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/0/1061267824.jpg');}" onmousewheel="return imgzoom(this);">

給我一份吧
給我一份吧
LIUBOCHAO123@21CN.COM

why
能簡單介紹一下雙環控制能提高pfc的原理么?

是AC/AC否?
能否告知你的整個方案,帶電池么?需要EMI么?不知你的PF要求如何.
根據你的功率等級,如果要求較高的話,最好還是采用3854 兩級的pfc電路.該方案較成熟可靠.
在如此大的功率等級,工業界很難有別的更好的選擇.這就是為什么兩極的boost用了這么多年,仍然很經典,很流行的原因.關于單級的PFC以及無源的解決方案,很多人曾經下過功夫,但總有這樣那樣的問題.

大功率不適用
你可以告訴我你的功率有多大嗎,有何要求或者適用什么電子產品上?

請問有沒有隔離的PFC方案?
全電壓范圍,隔離,功率100~300W,PFC>0.98,DC輸出紋波,動態等指標可差些.
