加個NPN和PNP的中功率管做互補輸出(圖騰柱).

聽他們說這樣的效果不怎么好,有沒有專門的用于驅動的集成電路呢?簡單點的,便宜點的~~~!謝謝!

集成電路貴,用高頻管B649/D669,原用在功放電路上的,效果不錯.

哦!真是太感謝你了!
你能幫我推薦幾寬好用的驅動IC嗎?
再次謝謝!

對了,用8050和8550效果不好的原因是不是因為它們的響應頻率低了的緣故,它們的頻率只有1MHZ,而且結電容也比較大的緣故!是嗎?
我查不到B649/D669的PDF資料,好心人能幫我傳一個嗎?謝謝!

這里是B649/D669的PDF資料 1062101189614124.pdf 1062101189614139.pdf

非常感謝!請問我買的時候,需要配對嗎?該如何配對呢?

多買點回家配吧,主要是放大倍數

不用配對,工作在開關狀態,而不是在放大狀態.但你要用100KHZ的頻率,那樣引起的各項復雜之處,還不如降頻,換雙變壓器或EE60.另,EE55在50KHZ就已能輸出1KW的功率.

謝謝您hbzjcjw !給了我這么多的指導!
您說EE55在50KHZ就已能輸出1KW的功率,那就太好了!

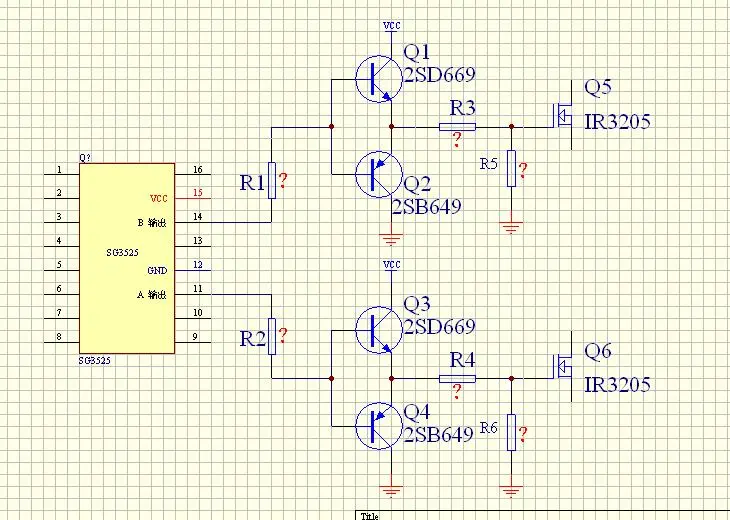

您能給個具體的用高頻管B649/D669如何聯結的電路給參考一下嗎?
是不是從SG3525出來的11和14腳就直接接到B649/D669做的互補輸出(圖騰柱)的基極上呢?中間需要接電阻嗎?如果需要,該用什么樣的?多大阻值的?  同樣,輸出呢?如何與后面的場管聯結?
再次多謝不吝賜教!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/2021911189659857.jpg');}" onmousewheel="return imgzoom(this);">

shen63 您好!B649/D669貴嗎?大概多少錢一對呢?謝謝!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/907691189660962.jpg');}" onmousewheel="return imgzoom(this);">

非常感謝您hbzjcjw !
按照您說的,是這樣的嗎?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/2021911189678138.jpg');}" onmousewheel="return imgzoom(this);">
主要是讓B649和D669工作在開關狀態,而不是工作在放大狀態,對嗎?
另外,一對功率場管肯定是不夠的,它們需要并聯,該如何并聯呢?

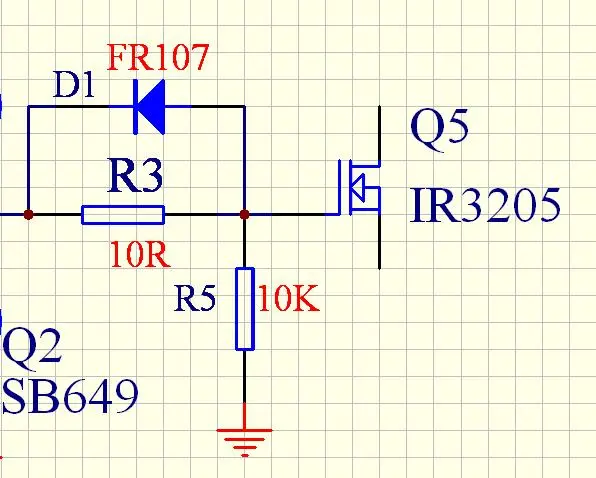

是把它們500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/2021911189678346.jpg');}" onmousewheel="return imgzoom(this);">照搬過去就可以嗎?謝謝!

j 是

不妨加我QQ 112157388

好的!謝謝!

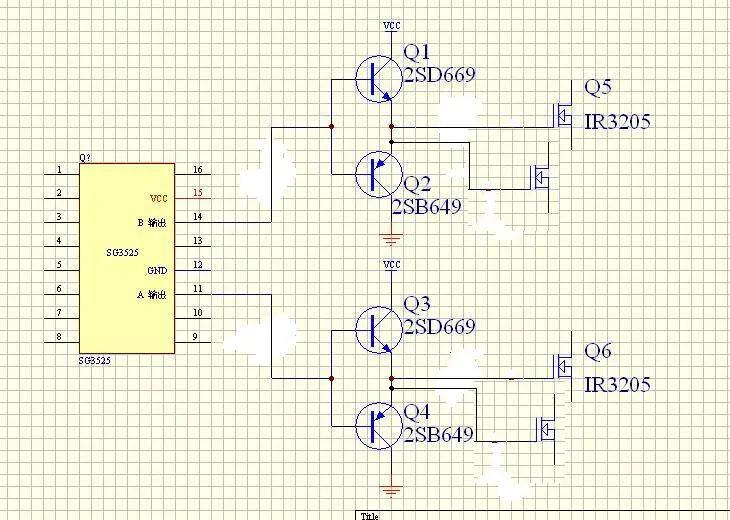

這樣準行.......

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/1391601189689622.jpg');}" onmousewheel="return imgzoom(this);">

shen63您好!這樣不就是直接連上去的嗎?真的可以嗎?您用過嗎?

我就是這樣用的.元件少,穩定.

可以推幾對呢?

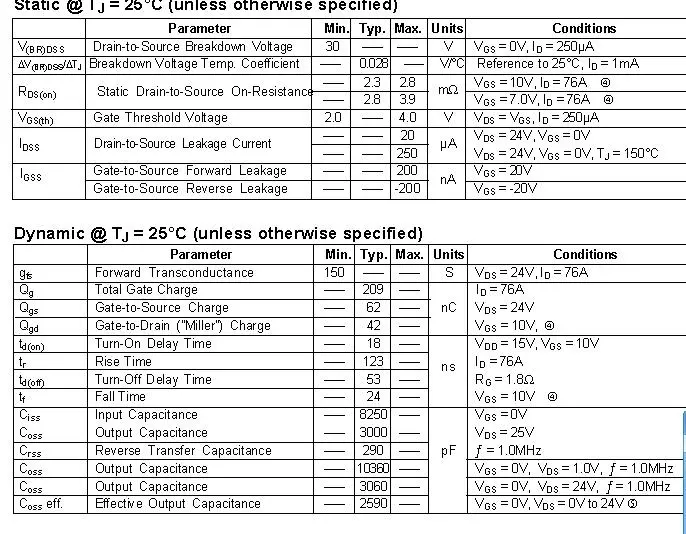

我手上現成的場管的結電容很大的啊!不知道好推嗎?謝謝!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/2021911189697402.jpg');}" onmousewheel="return imgzoom(this);">

我用圖騰柱推了四對3205

3205的結電容Ciss只有3000多PF,而我手頭現有的場管的結電容Ciss卻有8000多PF,這樣的只能驅動1對,是嗎?

圖騰柱選中功率管保管沒事,我帶四對用的是9014\9015的小管子.

朋友,我批評你了.

你加9014和9015純屬畫蛇添足,因為3525的內部圖騰柱的電流就是200MA,9014和9015才100MA.他的管子是30V210A的電流,自然結電容就大了,用一般的管子在高頻時推不了,一般要用專用集成電路.

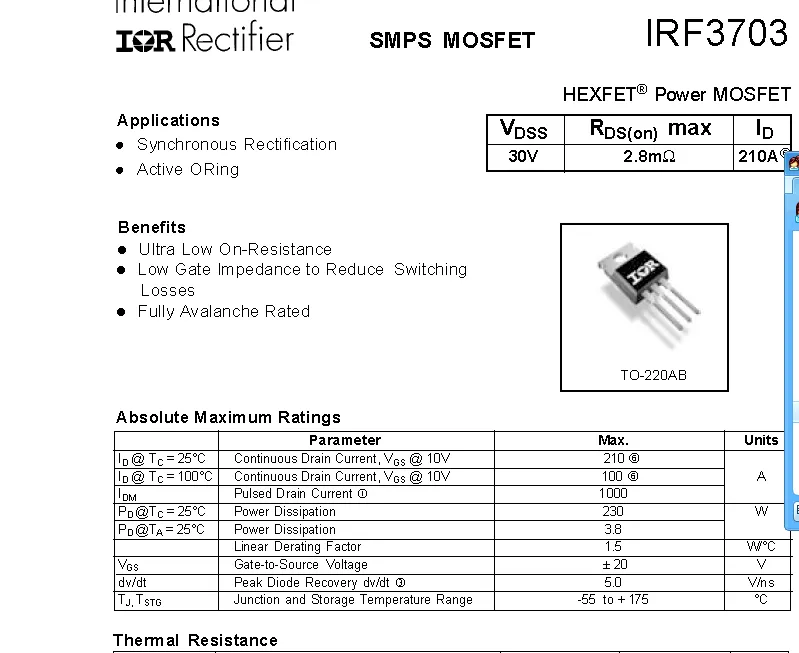

對了,這就是我手頭現有的管子的參數!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/2021911189744663.jpg');}" onmousewheel="return imgzoom(this);">





下面則是3205的參數!
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/57/2021911189744703.jpg');}" onmousewheel="return imgzoom(this);">

是嗎?你試過嗎?我試了,可行.開始KA3525直接推四對3205時,3525發熱嚴重,后加了四只管子問題解決了.我又看了看安的管子,不錯是14\15.給你分析一下電路:3525輸出通過14\15基極加到3205的G,14\15導通又加到G,實際是增大了3525的輸出能力,并不是14\15單獨提供能量.

首先,非常感謝你們的幫助!
不錯,如果按照你說的這種接法,在9014/9015的基極與3525的輸出之間不加電阻;9014/9015到3205的G極之間也不加電阻的話,你說的也有道理,確實不是9014\9015在單獨提供能量,3525同時也在輸出能量給3205的G極.
我手頭現在沒有B649和D669,現成的有B772和D882的管子,不知道能用嗎?今天準備把它們搭起來,做個實驗,到時候給你們匯報實驗結果!

3525直接推動即可,用4對3205(要正品),不過PCB要設計合理.

不錯不錯,我也喜歡這樣誒,簡單,都不用調試的.呵呵,不過還是要考慮一下,如果三極管壞了會~~~呵呵.

請問各位大蝦逆變電源前幾保護電路怎么整啊?知道的請回復
