前段時間一直在忙別的項目，現在終于有時間搞搞自己感興趣的東西了。

抓緊時間搭建一個平臺，并且進行了小功率實驗，調試比較順利，由于受家庭電網功率及實驗電源的影響，

目前功率只上到2kkW,感覺帶起負載來很輕松，管子溫?zé)釤o尖峰。

還是老規矩，先上圖。

實驗平臺放在一個大散熱器上，無風扇還涼快。

因為設計功率是10KW，所以用料很足。

連上所有線之后的樣子，呵呵，很亂但不影響測試。

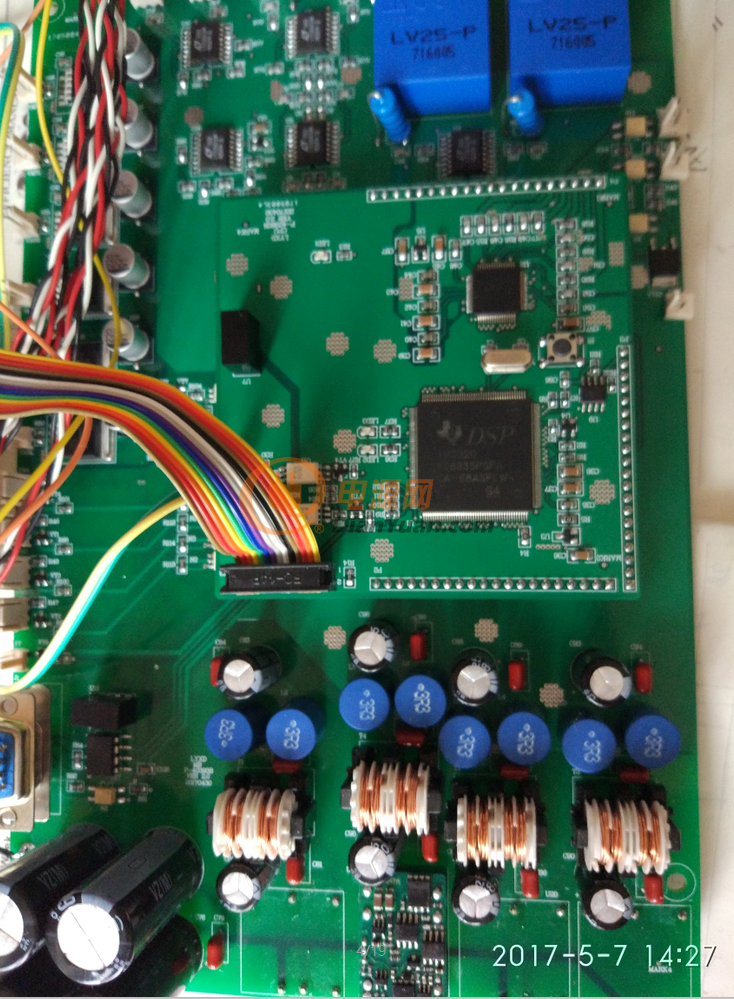

DSP+16位高速AD，開關頻率100kHZ,PI控制部分用匯編編寫，速度極快，一個周期調節下來只花了3uS.

我十分喜歡這款DSP，所以多多益善。

雙向都采用同步整流，這是工作中的一個波形。

軟啟動瞬間。

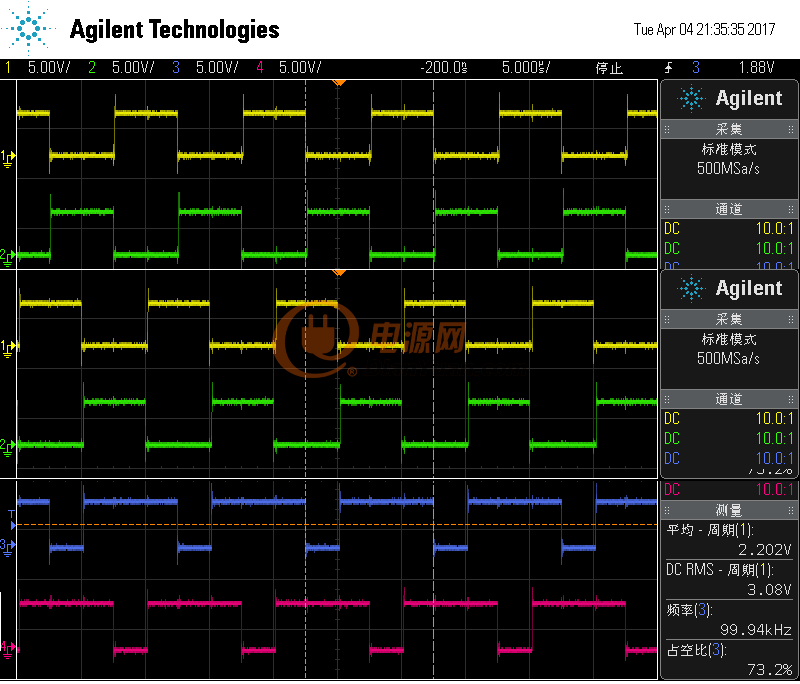

不同占空比下的變壓器波形。

變壓器電流波形，還有點不完美，以后再改進。

為了這次實驗可是下血本，自己掏腰包再買了個好用的示波器，四通道完全不夠用，還加上死貴的差分探頭和電流探頭。

最后一直沒告訴大家，我的饋能式負載已經被有實力的企業量產去了。

這個是我16通道的負載，電壓可以從3.3V-100V，每通道最大電流達30A，可以獨立設置哦，也可以并聯工作。

這人是我的四通道的負載，電壓范圍為80-400V，功率3300W，基本涵蓋了常用電源電壓范圍。

如果我的雙向DC進展順利，配合節能負載，就可以實現大功率的電池充放電老化測試了，這是我的一個目標，

可以實現我的光伏雙向儲能了，加油！
