LNK623DG有嘯叫~！一直沒有解決，請幫忙！

設計方案：

輸入電流：85-220V

輸出電壓：恒壓12V

輸出電流：300MA

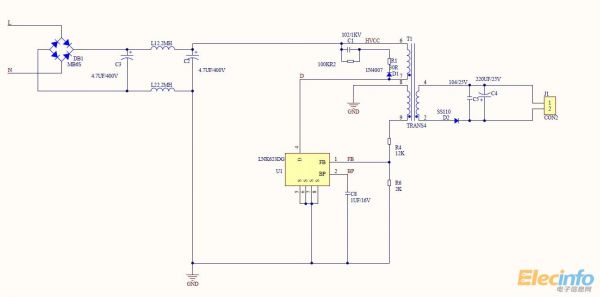

原理圖如下：

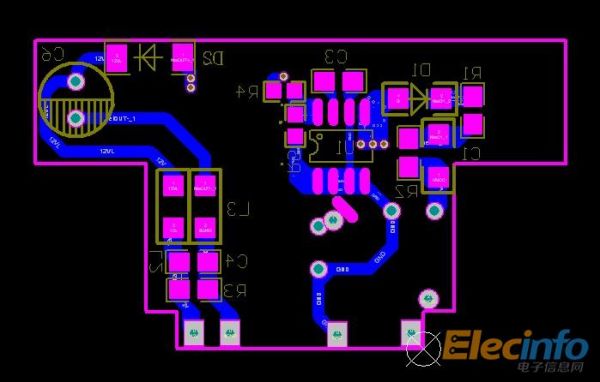

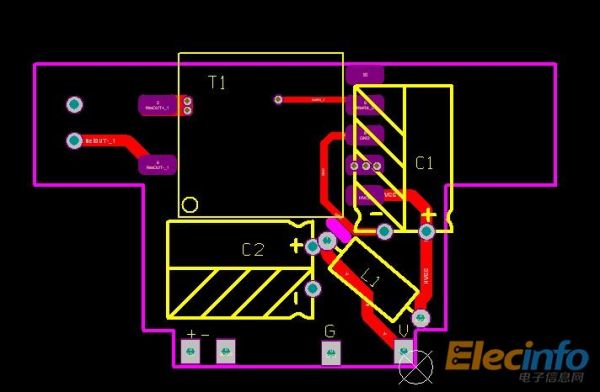

PCB如下：

變壓器：EPC13，初級：110T，次級：21T，輔助：22T，電感量：2.4MH

我遇到的問題：空載和帶載都有不同程度的嘯叫聲

我試過修改過RDC的吸收回路，但沒有明顯的變化。

我試過把變壓器的電感量從2.4改為1.2MH 和1.5MH，嘯叫聲沒有變化

請大家幫忙提出一下~！

全部回復(17)

只看樓主

正序查看

倒序查看

謝厚林

LV.12

2014-06-17 09:59

把你的變壓器真空浸一下凡立水就可以。

回復

raymondcs

LV.2

2014-06-17 11:35

@謝厚林

把你的變壓器真空浸一下凡立水就可以。

感謝謝工的回帖。

可是我以經和變壓器廠說過要真空浸凡立水了，我想問一下浸了凡立水后，我怎樣能看得出來廠家是給我處理好了？？？？

回復

大海的兒子

LV.10

2014-06-21 18:23

@raymondcs

感謝謝工的回帖。可是我以經和變壓器廠說過要真空浸凡立水了，我想問一下浸了凡立水后，我怎樣能看得出來廠家是給我處理好了？？？？

這個貼片變壓器什么型號？

回復

tanb006

LV.10

2014-06-21 23:21

電路結構這么簡單，肯定是變壓器的問題了

回復

zhaojiahighaim

LV.6

2014-08-05 16:33

變壓器浸油試試看，有可能里面繞線的問題。記得以前叫的時候浸油就好很多

回復

mandy2

LV.7

2014-08-05 23:13

PCB布局太空了，很多空間浪費了！

回復

mcu51

LV.3

2014-08-05 23:19

是不是變壓器設計的氣隙不太合適或者頻率加的太高了

回復

wangshi

LV.2

2014-08-06 00:44

@大海的兒子

這個貼片變壓器什么型號？

調整一下環路試一下啊！

回復

ppstv

LV.2

2014-08-06 07:22

@mcu51

是不是變壓器設計的氣隙不太合適或者頻率加的太高了

環路參數是不是還有問題！

回復

wild

LV.2

2014-08-06 07:35

@tanb006

電路結構這么簡單，肯定是變壓器的問題了

變壓器有沒有浸漆啊？

回復

wsdymg

LV.5

2014-08-06 08:56

變壓器真空浸一下凡立水是可以的，當然也可以修改開關頻率，使噪聲超出人耳識別范圍

回復

tom307

LV.4

2014-08-06 10:04

驅動頻率布局布線都會有影響一項項檢查排除就可以了

回復

謝厚林

LV.12

2014-08-12 16:29

@raymondcs

感謝謝工的回帖。可是我以經和變壓器廠說過要真空浸凡立水了，我想問一下浸了凡立水后，我怎樣能看得出來廠家是給我處理好了？？？？

自己看看變壓器的外觀，如果看不出來，可以把磁芯敲碎，看看中心柱有沒有浸到凡立水。主要是中心柱的空隙內有沒有凡立水。

回復

地瓜patch

LV.8

2014-09-12 13:03

@zhaojiahighaim

變壓器浸油試試看，有可能里面繞線的問題。記得以前叫的時候浸油就好很多

樓主沒有反饋問題是否解決，變壓器沒有浸漆吧

回復

flowerhuanghua1

LV.7

2014-12-09 19:11

@tom307

驅動頻率布局布線都會有影響一項項檢查排除就可以了

是啟動了還是沒啟動起來嘯叫的。變壓器問題。

回復

datian

LV.6

2015-02-04 00:58

樓主解決問題了嗎？變壓器有含浸嗎？

回復

flowerhuanghua1

LV.7

2015-02-09 21:04

@datian

樓主解決問題了嗎？變壓器有含浸嗎？

是不是磁性有空隙造成的。

回復
