采集到的電流信號經過四個二極管組成的橋取得電流脈沖修正后的波形，分別送到 了主控CPU的高頻信號端，相位控制端，以及過零采樣端。完成高頻的保護，恒功率，以及過零觸發等功能。其中過零觸發能有效抑制整機熱量。

考慮到，客戶工廠的工人并不一定是行家，所以采用了智能化的檢測和燒錄接口。集燒錄程序+故障檢測于一體，可以檢測主板上絕大部分的故障。可以語音提示比如:電阻R35開路，電容C9短路、傳感器未連接、5V電壓低，監控芯片故障等對應的故障信息。 外接的設備大家頂貼多的話我再單獨發帖。

波形送到 了主控CPU的高頻信號端，相位控制端，以及過零采樣端是怎樣完成高頻的保護，恒功率，以及過零觸發等功能？

對這塊比較感興趣，希望詳細解答，謝謝

這個哥們一看就是行家問到關鍵技術問題了，送入主控IC就完成相位整形跟蹤，頻率跟蹤。過零是為了防止功率元件的沖擊，在過零時候輸出功率最大。隨著過零電流的增加開始減少調制的功率?？梢詫崿FIGBT和電容的沖擊最小化。當然啦這些和設計人員的編程水平有關系。

恒定功率是實時監測輸入電壓去根據電壓計算輸出的電流。功率除以電壓=電流。大致軟件編寫就是這樣的。

謝謝管理給轉到綜合區參加比賽、呵呵

有的客戶是做火車和外籍輪船的設備，要求的電壓適應范圍很寬。并且還要求恒功率工作，那么我們這里就用到了兩個電壓取樣變壓器。在這里這樣接的目的是用來判斷電網電壓是不是平衡以及是不是缺相。通過測量電網電壓判斷當前需要對應的功率。通過測兩個取樣變壓器的電壓就可以判斷準確。知道欠壓還是缺相。以及電網平衡狀態。****客戶不要恒功率不要測電壓那么就可以去掉這部分元件不安裝的*********

謝謝頂貼的朋友！

下面繼續。考慮到缺相的時候有可能掉開關電源的一條供電線的時候開關電源有可能不工作。造成不通電，給客戶錯誤感覺認為沒電輸入。客戶在檢修的時候碰到帶電的另外兩相依舊會發生觸電危險。所以這里用了兩個整流橋，通過這樣連接三相電中任意一根掉也不會造成開關電源工作異常。

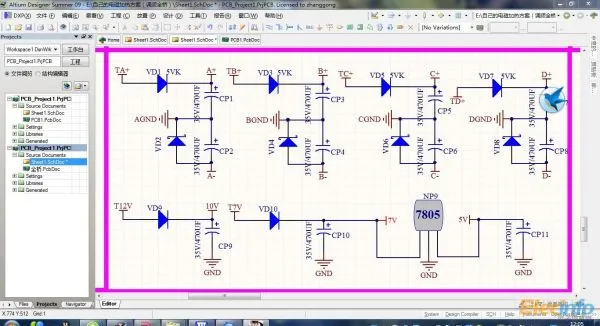

OB2263是近幾年常見的優秀電源PWM芯片，有著極低的啟動電流。考慮客戶要求的寬電壓輸入要求，所以這里采用OB2263。**************有想了解這個開關電源詳細工作原理的可以回帖子問我*****************

14年7.15. 13號開始把打樣的PCB拿到手了。就焊接調試了下拍了點照片，以便完善我這個時間比較長的帖子。設計一個產品從畫圖到出樣板經常在一個月的時間，中間遇見工程師穿擦其它案子那么會在有一個月多的時間。這完全是正常的。畫圖，程序編寫占用的時間不說，就是焊接樣板也得個2-3天。

單反相機拍的照片太大，傳不上來。我修改下圖片讓文件小點。一會

應該好了試試。

這板子到手了，先測試了下開關電源是不是正常工作。防止不正常的時候再燒壞后面的元件，所以后級的元件只焊接了一片A316J的IGBT驅動芯片。板子的左側細心的童鞋會發現接了一只燈泡，這個是測試開關電源的保險措施。如果開關電源短路或者擊穿引起電流過大那么燈泡會進行限流，不會炸機器。

開關電源測試好了，就開始焊接主控IC以及監控IC了。看看我焊接水平還可以吧！純手工操作。

開關電源測試好了，就開始焊接主控IC以及監控IC了。看看我焊接水平還可以吧！純手工操作。

哥們我晚上在家熬夜工作的小環境，有點小簡陋別見笑哈。圖片是開始焊接其它三張主板，湊夠4個給客戶測試。就焊接這幾塊主板，從這里看著幾秒鐘現實中我焊接了3天。所以想免費要樣板的人說話之前想清楚我的不易。

 元件對比以前的模擬機器，元件數量少了不是一點半點。圖左側的兩個工頻變壓器是測量電網電壓的，可以根據電網電壓來自動調節功率。實現功率的恒定。這條是客戶強烈要求的所以有了這個功能，并且可以準確的設定過欠壓的保護范圍。這個電路可以穩定工作在AC110V-580V，能正常啟動工作。用調壓器測試過的。需要補充一點電壓低功率會受限制，功率的恒定和電網有關系，電網能提供多少功率的這個機器就會在這個范圍內自動恒定客戶設定的參數。

焊接的細節展示！沒有清洗電路板之前的原生態樣子。

焊接好的四塊主板。

謝謝大家頂貼。有疑問或者想詳細了解的可以繼續跟帖討論。

主控CPU完成相位、電流、過零等模式的識別和控制。采用P3288K  32位工業級處理器進行快速處理。沒有一個電位器調節，避免電位器接觸不良。工廠調試采用專用遙控器只要2分鐘就可以調試完磁控檔位識別、檔位區分、檢鍋等。傳統機器調試往往大于10分鐘，這個機器只要1-2分鐘。

下面繼續主控系統的圖紙展示。
