請高手幫畫畫

關心一下

我是在變壓器上單獨繞個取樣線圈,將電壓反饋至1腳來實現穩壓的.

前幾個管腳公共端為什么不接地啊?

是接地的,剪接圖時未畫上,

反饋電壓多少,反饋到1腳電路怎樣接,請畫個圖看看

我未穩壓的輸出電壓350V,想穩壓在220V,1腳取2.5V時,是以220V還是以350V來計算取樣電阻的值.

100HZ以下不能穩壓,我試了的,與你的取樣方式無關

當然是220了

當然是220了  要以最終的穩定電壓為準

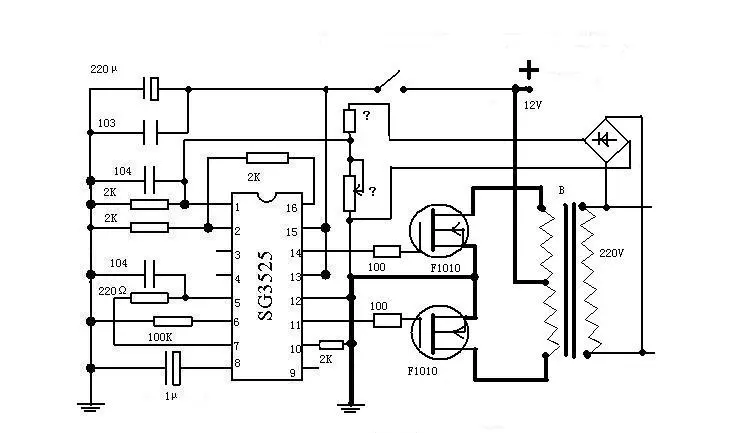

請教,圖是這樣畫的嗎?如不是,請幫畫一個,圖中兩分壓電阻各多少,(用八分之一瓦電阻)
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/48/1166083165.jpg');}" onmousewheel="return imgzoom(this);">

固定電阻43K可變電阻1K,但我不贊成你那樣接,沒有隔離．(小功率可以)．還是最好接一小變壓器隔離取樣

對了 ,剛才我算的那兩個電阻值是在你3525的2腳為2.5伏的時候是那樣的,看你的2腳取值了?也就是2腳接16腳和地的電阻是否一樣大?還有你的1腳電阻(2K)取掉.

你是說2腳電壓為多少,1腳上分壓為多少,是嗎?那兩個電阻值如何計算,能告知嗎,謝謝

對的! 也沒什么,就是確定好取樣電流就好算了,我一般取幾毫安或者十幾個毫安,下來你應該會了吧?

沒有隔離．(小功率可以)．多少瓦以下可以

你怎么這么絕對呀/  可以是可以 我說最好隔離開

謝謝
