接上文，介紹Buck-Boost變換器往Flyback隔離變換器的演變過程。

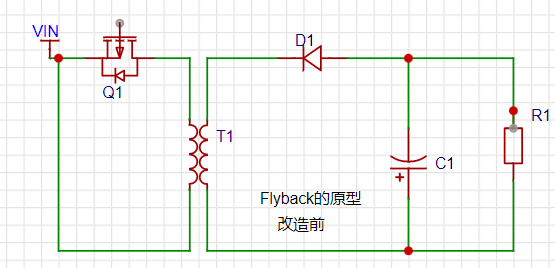

上圖中變壓器的左側線圈稱為初級繞組，變壓器右側線圈稱為次級繞組。在開關Ton時根據電磁感應定律電流經過初級繞組引起磁通Φ的變化產生感生電動勢，磁通Φ的變化和電流有關，如果電流經過變壓器磁通變化依次產生上正下負的感生電動勢，開關斷開時電流截止此時的磁通極性發生轉變變?yōu)樯县?fù)下正。就這樣經過開關的不斷開關磁通極性不斷發生轉變由此交流電產生，這是直流電轉變交流電的過程。隨著開關不停開關，初級繞組不斷儲能釋放能量到次級，輸出電壓的高低是開關頻率決定。

在Flyback反擊電路中，通常開關閉合電流經過變壓器初級繞組儲能到負極構成回路，初級繞組的極性為上正下負，在反激電源中次級繞組極性相反，因此次級是下正上負，我們希望在開關閉合時初級繞組儲存的能量反射到次級，經D1二極管整流后濾波輸出，而不是繞一圈到C4電容R1負載電阻再經過二極管整流輸出，因此我們需要對電路再次改造。

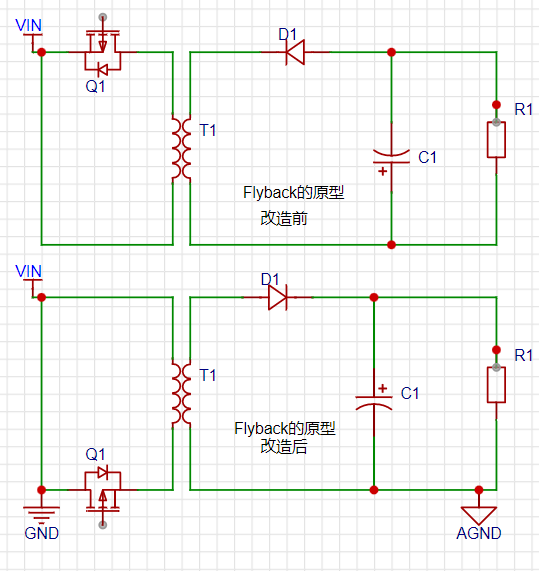

上圖是改造后的電路，經過改造把開關MOS管放到下面同時接地，把二極管D1和C1濾波電容調轉方向，這樣在開關閉合時初級繞組是下正上負，反射到次級繞組是上正下負。在反激式開關電源中開關MOS管通常選擇N溝道的MOS管，N溝道的MOS管的驅動源極接地，在柵極加控制信號PWM波進行開關操作。因此放在接地端結構會比較簡單。如果不放置接地端驅動比較麻煩，地要做成浮地，因此MOS管一般放接地端。調整后的電路模型就是Flyback電路結構了。

當開關打開時電流經過變壓器初級繞組進行儲能，當開關OFF時，初級繞組儲能到次級繞組，次級繞組是上正下負所以電流經過D1進行半波整流后經C1濾波輸出到負載電阻R1到負極構成回路。

這就是從Buck-Boost電路演變?yōu)镕lyback的過程。

由于電力電子知識專業性強，內容復雜，本文僅代表個人觀點，供大家閱讀學習。若作者在本文中有理解有誤的地方麻煩指正，非常感謝。
