關于鋰電池充電,經常在現場看到有工程師使用直流電源接在電池的正負極上直接給電池充電,也見過將兩塊電池正極相連,負極相連,使用其中一塊電池為另一塊電池充電的設計方案。對于這兩種方案,小編始終覺得不靠譜,是否能充滿是一回事兒,最大的風險還是安全問題,試想一下,如果這么簡單就可以給鋰電池充電了,那鋰電池專用充電芯片存在的意義是什么?這個問題需要通過鋰電池的充電曲線來解釋。
一、鋰電池充電曲線

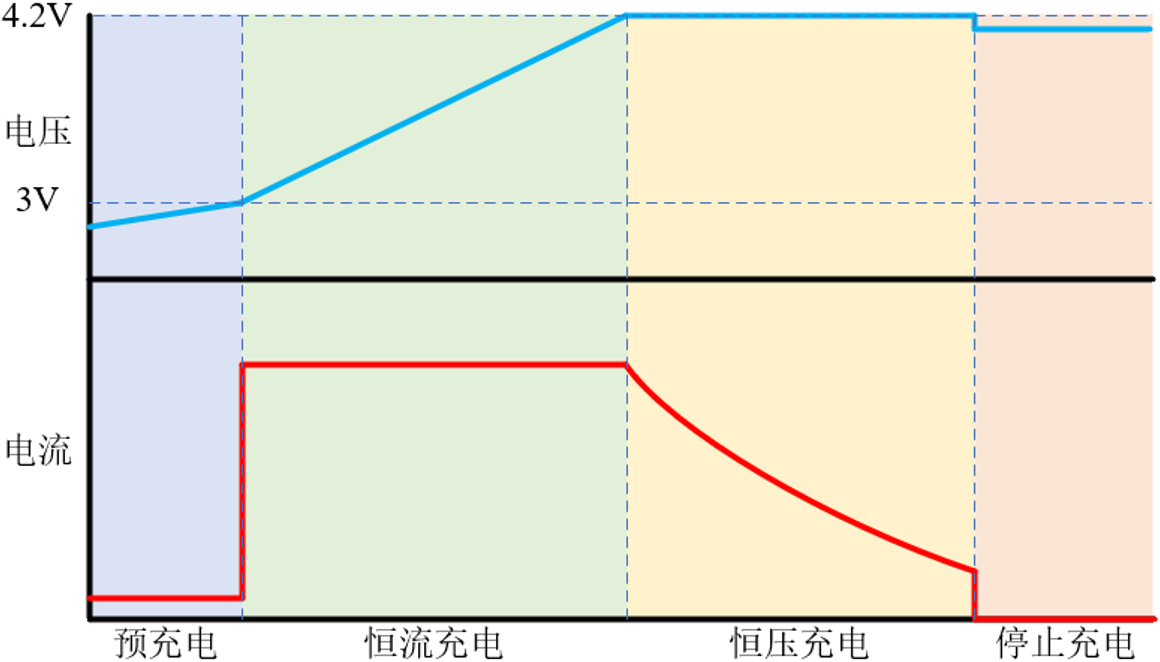

一般來說,鋰電池的充電過程分為四步:預充電、恒流充電、恒壓充電、停止充電。接下來,通過一節3S鋰電池的充電過程來理解一下這四個步驟。
預充電:若電池電壓小于3V,要先進行預充電,充電電流為一般為0.05C;
恒流充電:當電池電壓在3V-4.2V時,進行恒流充電,充電電流一般為0.2C-1C;

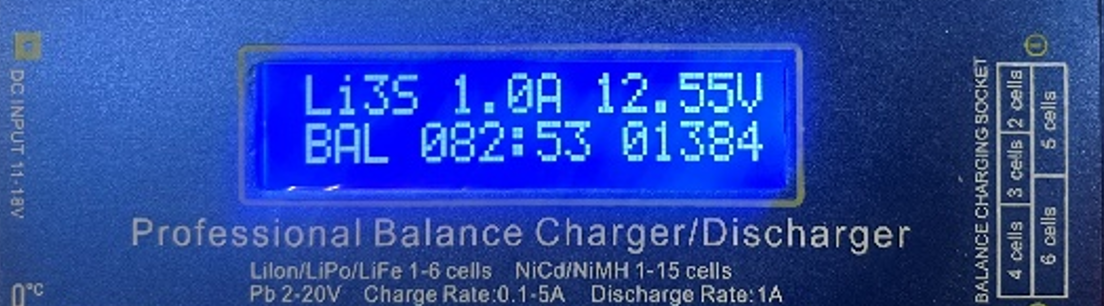

恒流充電
恒壓充電:當電池電壓達到4.2V時,進行恒壓充電,充電電壓為4.2V,充電電流緩慢降低;

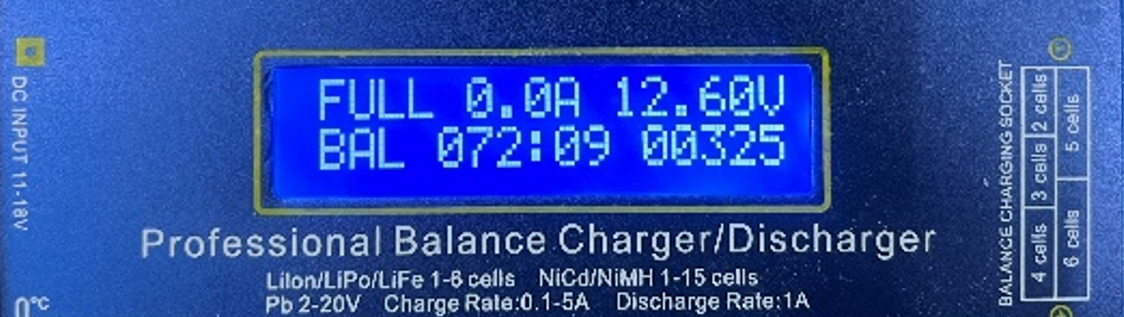

恒壓充電
停止充電:為防止電池過充,電池最終必須要停止充電,控制充電停止的方式一般有計時器終止和C/10終止兩種。
計時器終止是判斷充電時間,當充電時間達到設定值之后停止充電。
計時器終止

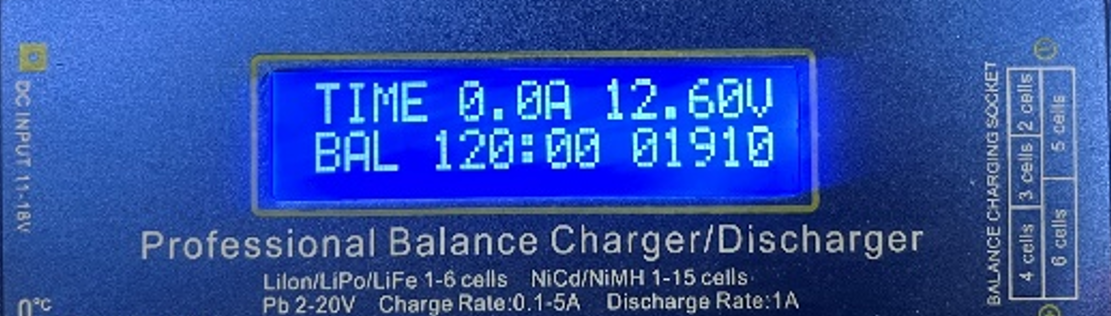

C/10終止是判斷充電電流,當充電電流降低到設定值之后停止充電,這個設定值可以是恒流充電電流的1/10。
C/10終止
注意:上述電壓為單節鋰電池電壓,3S鋰電池為三節鋰電池串聯,其電壓為單節鋰電池電壓的三倍。
二、鋰電池能不能用電源直接充電
觀察鋰電池的充電曲線可以發現,不通過專用充電芯片,直接用電源給鋰電池充電是不現實的:
1、無法實現恒流充電;
2、無法實現預充電,電池電壓小于3V時,電流反而最大;
3、無法實現自動停止充電;
4、無法實現電池充電溫度異常時的溫度保護功能(某些電池可能不自帶電池保護板)。
