請各位DX提供原理圖.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093913853.jpg');}" onmousewheel="return imgzoom(this);">

或者介紹一下工作原理500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093913889.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093913992.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093914028.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093914077.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093914101.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093914142.jpg');}" onmousewheel="return imgzoom(this);">

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/20/1093914173.jpg');}" onmousewheel="return imgzoom(this);">

  請問各位前輩,這種UPS在沒接電池的情況下能正常用嗎?(作為穩壓器和濾波器使用)
我這樣試了,在沒接負載時正常,接了一個臺式風扇時就報警,FAULT紅燈亮,同時轉為旁路工作.

UPS在不接電池的情況下,可以打到旁路,繼續使用.看來可能是逆變部分電路壞了.這下可慘了,居我所知,富電的UPS早就不產了.配件可能都找不到.

旁路只是在啟動時工作,無論有否電池,啟動完后都會轉到在線方式.而且旁路沒有穩壓/濾波作用呀!

終于弄了12個12V電池充好電試機(電池容量不一樣2個100AH 4個24AH 6個7AH).一開機蜂鳴器告警(嘀-嘀-嘀-嘀),指示燈正常,有/沒市電都能帶動負載,斷開電池蜂鳴器不告警了.請前輩們賜教?可能會出現那些問題?

你的UPS是標機,還是長機?

找出蜂鳴器告警原因了,是電池沒充夠電.

我也不是很清楚,這機器是別人送的.
應該是長機吧,機箱后有外接電池端子.(請看第5帖圖)
今天用電池啟動逆變,帶動29寸電視和DVB一小時很正常.

你的電池不能混用,否則電池的壽命縮短

只是試幾次機應該沒什么問題.

想不接電池用來作2.2KVA小型汽油發電機的穩壓/濾波器.
因發電機輸出的波形/頻率不理想,接白熾燈/日光燈有明顯閃爍,接山特500VA后備UPS電源時常保護沒輸出.

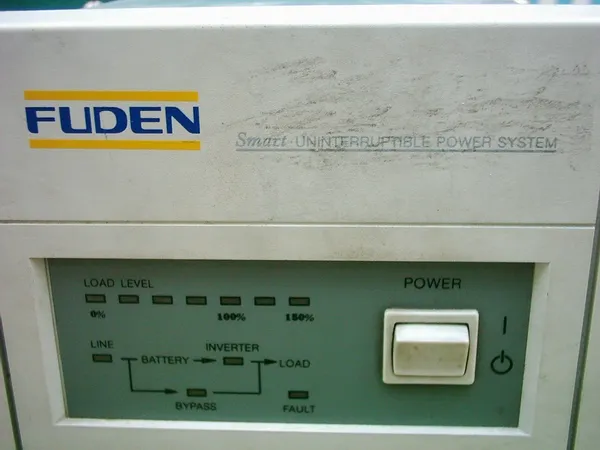

FUDEN UPS實驗如下:
1.接電池時各項正常.
2.不接電池,以市電啟動,最多只能帶20W-30W負載,負載大了就告警,轉旁路(旁路沒有穩壓/濾波作用).
3.不接電池,但斷開最下面電路板(電池逆變+交流濾波板,參考第11帖圖和第9帖圖)的紅黑電池144V輸入線,能帶動幾百W電飯煲工作,而且不告警,不轉旁路.(這種應該是以交流輸入--濾波--最上面一塊電路板的整流--逆變--輸出交流)


不知這樣接對UPS是否有害?請指教!

這個UPS同山特的3KV內部一模一樣.(從圖片上看)

能告訴我是山特3KVA的什么型號嗎?最好能給個地址連接.

你是后備式的,當然不能接電機,你找一下說明書,它一定會注明此點或是在接口地方貼了警告!

我是在二手市場上看到的,電池電壓96V

根據你提供的情況來看,UPS的逆變部分及電池升壓部分應是沒問題的.
在線式UPS一般在市電正常范圍內工作不帶電池是可以帶載運行的.
此問題的原因可能出現在市電輸入部分的電路及AC/DC.
UPS帶發電機得看它的允許工作頻率范圍,否則要改鎖相部分的電路.

你的很正確,應該是AC/DC部分出問題.
有市電情況下:
  1.當負載小于50W左右時,UPS向電池組充電,整機工作正常;
  2.當負載大于50W左右時,電池組要向UPS供電(在電池組中串電流表測出).
  3.當負載大于50W左右且不接電池組,DC電壓低于80V,告警進入保護轉到旁路.

但沒有圖紙,很多線路被變壓器和散熱器壓在下面,很難看清,維修很困難.

也許這種電源有圖紙的不多了只有憑經驗修了,累點兒.

你的ups沒有在用市電,是在用電池放電,不用電池可以帶輕載,是因為
本機的充電器在代替電池給后級供電.

你圖片中下面那個板子有個白色保險,要查看是否已壞.

很多偵測,充電線路是不經過那個保險的,那個保險只是功率回路
的保險.

兩個保險都測過了沒壞.

各位前輩: 你們好!
我也有一個富電UPS 3KVA的,與本文所說一模一樣,它原來在內部裝有12個12V,7AH的小電池(都已經壞了? 測出每個的電壓只有零點幾伏),現找來12個12V,65AH的電池(測出各個電池有些為10點多伏,有些為14伏),接上后打開開關,LOAD燈、LINE燈、BYPASS燈燈,還有LEVEL燈也亮,但幾鈔后LEVEL燈滅,報警器長鳴[斷開電池組時也是長鳴不止].
   請問各位是什么原因?(已經這樣開著幾個小時了,還是長鳴不止)

我有一只和你的一模一樣,但是山特的
