自己頂下先,

驅動電流的關系是:

(1)  IB*β (   )IC

上面式中括號中應填什么符號?是大于還是小于呀?

按照一般的經驗,假如β=22, IC=0.45A,那么IB取多大為宜?

請高手指點呀!!

你真不知道還是假不知道啊,
鎮流器講求的是開關,"通"要全通,"關"要關死."軟關"比"硬關"好.儲存時間,不要影響上下管同時導通
做個簡單的答題,要飽和導通,你用"大于"還是"小于"

深圳市宏泰電子專營世界各種名牌電子元器件為主導的綜合性元器件配套業務.主營:節能燈&照明的二、三極管,場效應管,集成電路,可控硅,電源IC 等.“信譽第一,貨源穩定,交貨快捷,價格合理”是本公司的經營綜旨.良好的售后服務,更深得客戶的信賴.期望在新老客戶的熱情支持下,創造出更大的競爭優勢,為客戶提供更具競爭力的合作.
在電源與照明產品上,我們經營的產品主要有國際品牌的FSC、ST、IR、TI等功率器件和IC.
一、 ST、FSC、IR、TI等電源管理IC
VIPER12A、VIPER22A、VIPER53A、VIPER100A、KA5H0165R/RN、KA5L0380R、KA5M02659R
KA5M0265R、KA5M0365R、FSDM0265RN、FSDM0365RNB、UC3842/43/45、KA3525、L6561/D、L6562/D、L656/D、L6569A/D、L6574A/D、MC34063、IR2103、I2153、IR2156等.
二、 IR、FSC、ST等MOSFET、IGBT
IRFP150/250/450/460、IRF530/540/630/634/640/644/730/740/830/840、IRF1010E、IRF3205、IRF2807、IRF3710、STP60NF06、STP75NF75、SSU1N60B、FQU2N60C、SSS4N60B、FQPF5N60C
SSS7N60B、FQP9N50C、FQPF10N60C、FQPF12N60C、FQA9N90C、FQA11N90C、FQP50N06、FQP10N20C、FQP19N20C、FG25N120AN等.
三、 FSC、ST品牌的功率管及三端穩壓、四端穩壓
13001、13002、13003、3303、13005、3305、13007、13009、KA7805-KA7824、KA7905-KA7924、
L7805CV-7824CV、L7905CV-L7924CV、KA78R05、KA78R12、KA278R05-KA278R33
四、 二極管
1/2W、DB3、1N4001-1N4007、1N5399、1N5401、1N4148、FR107、SR260/360/560

地址:深 圳 市 福 田 區 中 航 路 新 亞 洲 電 子 城 2A018
TEL:0755-61329515 82811949 13622375009 13724397677  FAX:0755-61329525
聯系人:姚小姐

你自己發起個話題不是很好嗎?
干嗎插進人家的話題

當然是不知道才問呀,非常感謝你回答我的問題
但是就算是要飽和導通也有一個限度吧,我現在就是想要知道這個限度在經驗值中取多少?
有沒有相關的波形可以學習呀

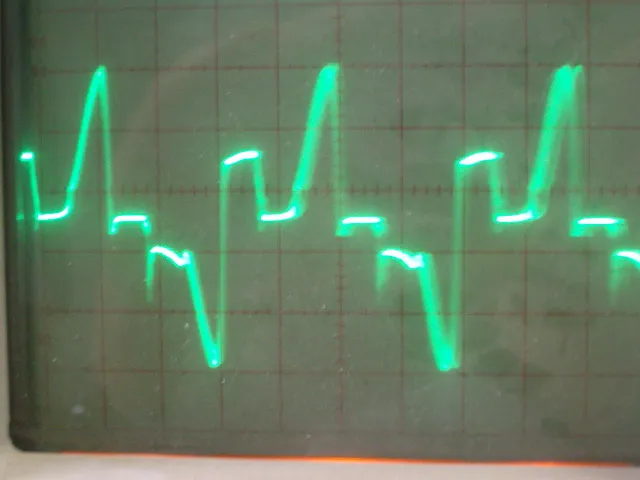

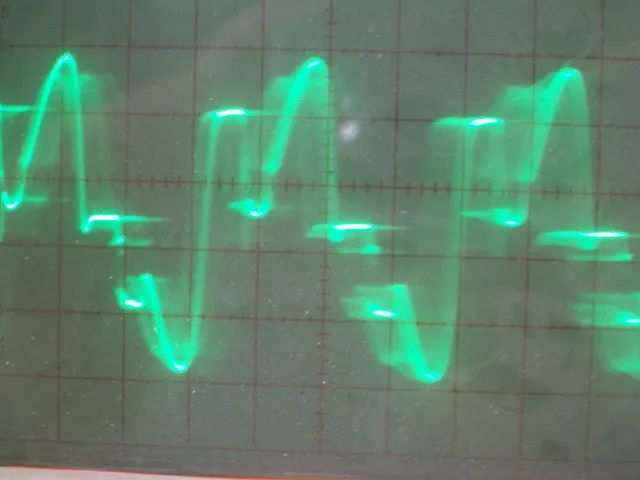

這是我調的一個基極電阻上的波形,幫我看看要、哪一個會好一點,主要看哪些地方!500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1151045875.jpg');}" onmousewheel="return imgzoom(this);">500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1151045901.jpg');}" onmousewheel="return imgzoom(this);">

好象差不多啊,但為何中間斷了一下?
由于有儲存時間,斷一下當然沒關系了.但感覺很怪.估計有點問題,會容易上下管同時通.看波形,你好象沒儲存引起的負電流.
你示波器參考點在波形中間吧.

不必太在意波形,過飽和導通,退出時間要長.一般驅動肯定用過飽和了.
只要三極管不發熱,主意次級電壓不要太高防,BE反向擊穿.

如果采用過飽和驅動 ,那基極電阻的選取方法用什么方法呀,我用10R和20R來講,效果沒有多大區別呀,反正是在飽和狀態!?

是!!
但10R的退出導通時間要長一點.

但電阻還是要有一個選擇的方法吧,我看好多書上都是一筆帶過,沒有講選擇的方法,不知有沒有大俠可以提供選擇的方法,
我個人覺得,選好了電阻,相當于把晶體驅動調好,但可能一開始我陷入了死胡同,以為一定要把晶體的電流來調好驅動,(因為電流的大小可以通過電阻來調節)但卻不知最佳的驅動電流多少為佳?...

你自己選一個.慢慢調,對經驗不足,用22R好了.管子選大一點.

具體怎么調呀?要注意哪些問題呀,既然教了,就再全面一點好嗎?

對,技術探討的帖子請不要發廣告!!!

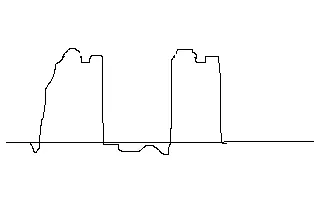

我這里有幾個E電阻上的電壓波形,測試點為下管的E電阻和 地.

請問哪 一個好 一點?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1151120290.jpg');}" onmousewheel="return imgzoom(this);">


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1151120305.jpg');}" onmousewheel="return imgzoom(this);">

針對上面幾個波形,我分柝如下:

第一個波形,因為上頂峰平而大,可能是過飽和了,導致退出比較慢,可能是因為驅動過足而引起的.
第二個波形,電流上升速度快,下降時間也比較快,應該是比較正常的波形,
不知分析的有沒有問題,請各位大俠指點一下,

第一個,不正常.好象中間有點不是飽和導通
第二個,太"硬關"
最好是測量上管IC.
覺得你的基極點路有點特殊吧,先拿人家的測量一下.再慢慢改動參數看三極管溫升.關鍵是要三極管溫度低.

我的基極電路比較簡單呀,就是一個電阻,然后在B和地,B和中點并了一個103的電容其它沒有什么了.
因為我這里沒有電流探頭,不能測電流.
關于測試上管IC,用什么方法可以用模擬示波器測試嗎?

針對“硬關”有什么改善方法嗎?

我知道了
這個電容要調試啊,很多時候還不如接反向二極管.
你工作了,在哪個廠工作?

按正常來說應該是這樣.我同意.

哦,前輩也在這里啊,測試上管IC怎么測啊?用示波器怎么測啊?

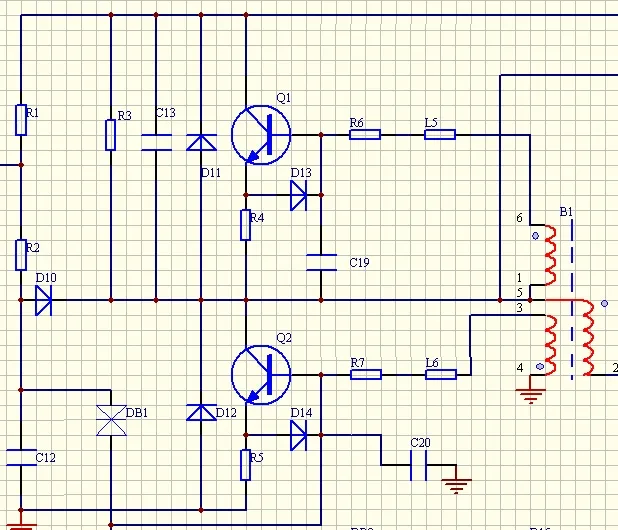

我的BE間有接二極管1N4937,圖如下:

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1151129432.jpg');}" onmousewheel="return imgzoom(this);">

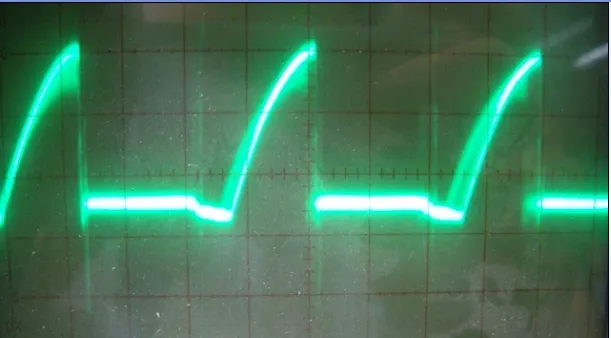

我在C極上串了一個電阻,下面是串電阻上的波形
但我調基極電阻好像用處不是很大,比較疑惑!

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1151130346.jpg');}" onmousewheel="return imgzoom(this);">

串個小電阻在上管C到電源+,示波器搭在電阻兩端.

同樣測C13波形.和CE并二極管(上下均可)電流,此電流要有,但越小越好.

基極電阻是不太有用,但等你調低壓,或高壓是,有用了.儲存時間和飽和壓降會敏感了.
如果電阻值可變化范圍很大,那你調的太好了.

QQ:393278620

那請問前輩,上圖的IC電流圖是算好的還是不好呢?怎么看他的好壞呢?

感覺上升前負壓很寬(通過二極管續流很多),關又在上升似乎還沒到頂就關,在小功率沒關系,大功率關損耗會很大.可加大續流電容.

燈管管壓多少?
