關于SPWM+H橋逆變,DX們,這樣接線對么?3Q

全部回復(4)
正序查看
倒序查看
@電源人生
不會可靠

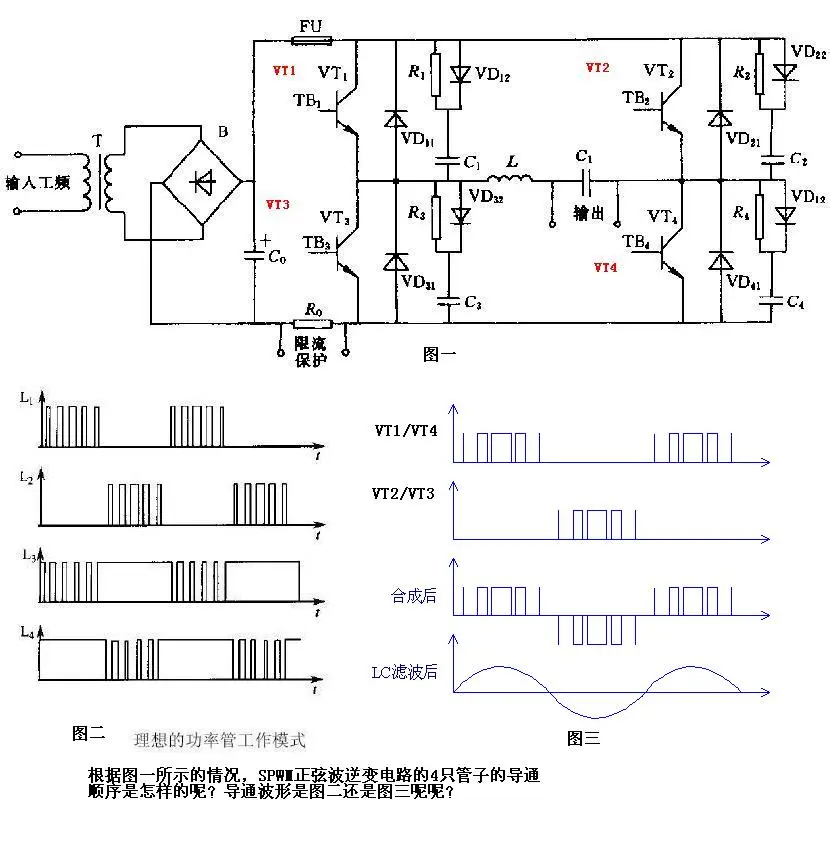

根據圖一所示的情況,SPWM正弦波逆變電路的4只管子的導通
順序是怎樣的呢?導通波形是圖二還是圖三呢?
有的資料是這樣的(按圖一):
正半周:VT1,VT3互補導通,VT4一直導通;VT2一直截止
負半周:VT2,VT4互補導通,VT3一直導通;VT1一直截止
如圖二所示
而有的是這樣的:
正半周:VT1,VT4同時間息導通,VT2,VT3一直截止;
負半周:VT2,VT3同時間息導通,VT1,VT4一直截止;
如圖 三所示
正確的應是哪個呢?
0
回復
@czliuzq

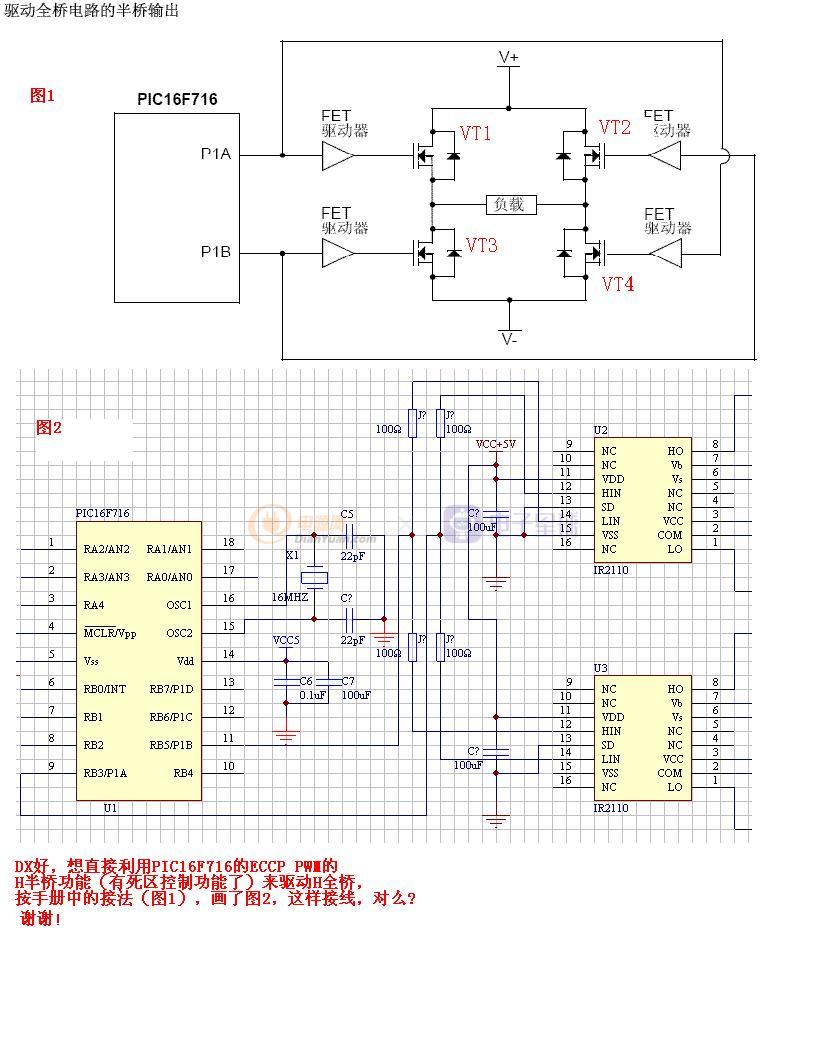

周工,您好,這樣接問題在哪呢?我是想利用PIC16F716的現成的ECCP功能,我看到人家的還分別接兩只74HC00后再去驅動H的,好象這樣就沒有充分利用ECCP功能了,謝謝!
我也在想此問題.我在趙修科(磁性元件)一書看到,圖2有利于變壓器磁場付位(帶工頻變壓器),叫作雙極性調制電路.但是工作波型和你的不同.它T3T4用基波驅動,T1T2用SPWM.但是精確工作波型圖沒有.使我只知一二.圖3因叫單極性調制.
另外想問大家,在CZLIUZQ圖1中,在可用調制系數內,穩壓泛圍有多少?即:輸入220V整流后300V.經H橋輸出SPWM濾波220V輸出.問輸入電壓泛圍能下到150V左右嗎?
另外想問大家,在CZLIUZQ圖1中,在可用調制系數內,穩壓泛圍有多少?即:輸入220V整流后300V.經H橋輸出SPWM濾波220V輸出.問輸入電壓泛圍能下到150V左右嗎?
