232接口四路電壓記錄儀,超簡單,帶pc端軟件!
昨天發一貼被斑竹設精,大受鼓舞,再發一貼希望對大家有用.該電壓記錄儀僅用了一只串口和廉價的運放就可實現四路電壓記錄,很適合用來記錄多路電池電壓狀況.
1149583062.exe
1149583062.exe
全部回復(43)
正序查看
倒序查看
哇,很有創意!
絕對要鼓勵一下,仍然給你設為“原創”加“精華”了.
另外,這個軟件的程序你有能力寫嗎?
我正在做一個20路的針對鋰離子電池的低成本數據記錄儀,下位機可以自已獨立完成,但上位機軟件還有困難,需要高手相助.
我的20個通道是完全獨立并互相隔離的,每個通道對電池的耗電約為18uA左右,檢測精度可以做到小于5mV,也是通過RS232口與電腦通訊,以記錄電池的實時電壓.
絕對要鼓勵一下,仍然給你設為“原創”加“精華”了.
另外,這個軟件的程序你有能力寫嗎?
我正在做一個20路的針對鋰離子電池的低成本數據記錄儀,下位機可以自已獨立完成,但上位機軟件還有困難,需要高手相助.
我的20個通道是完全獨立并互相隔離的,每個通道對電池的耗電約為18uA左右,檢測精度可以做到小于5mV,也是通過RS232口與電腦通訊,以記錄電池的實時電壓.
0
回復
@azhu
哇,很有創意!絕對要鼓勵一下,仍然給你設為“原創”加“精華”了.另外,這個軟件的程序你有能力寫嗎?我正在做一個20路的針對鋰離子電池的低成本數據記錄儀,下位機可以自已獨立完成,但上位機軟件還有困難,需要高手相助.我的20個通道是完全獨立并互相隔離的,每個通道對電池的耗電約為18uA左右,檢測精度可以做到小于5mV,也是通過RS232口與電腦通訊,以記錄電池的實時電壓.
我只會寫單片機程序,不會寫上機位程序,改天我發個USB口的電壓記錄儀(是真正的USB,不是USB轉232),單片機和PC端軟件齊全,可惜是單路的,如果你需要,過幾天我就發,記得要設精哦!
0
回復
@azhu
哇,很有創意!絕對要鼓勵一下,仍然給你設為“原創”加“精華”了.另外,這個軟件的程序你有能力寫嗎?我正在做一個20路的針對鋰離子電池的低成本數據記錄儀,下位機可以自已獨立完成,但上位機軟件還有困難,需要高手相助.我的20個通道是完全獨立并互相隔離的,每個通道對電池的耗電約為18uA左右,檢測精度可以做到小于5mV,也是通過RS232口與電腦通訊,以記錄電池的實時電壓.
太好了!
如果搞出來,可否讓大家都受益?
建議將其做成產品,使用者付一定的費用即可以分享.
如果搞出來,可否讓大家都受益?
建議將其做成產品,使用者付一定的費用即可以分享.
0
回復
@azhu
哇,很有創意!絕對要鼓勵一下,仍然給你設為“原創”加“精華”了.另外,這個軟件的程序你有能力寫嗎?我正在做一個20路的針對鋰離子電池的低成本數據記錄儀,下位機可以自已獨立完成,但上位機軟件還有困難,需要高手相助.我的20個通道是完全獨立并互相隔離的,每個通道對電池的耗電約為18uA左右,檢測精度可以做到小于5mV,也是通過RS232口與電腦通訊,以記錄電池的實時電壓.

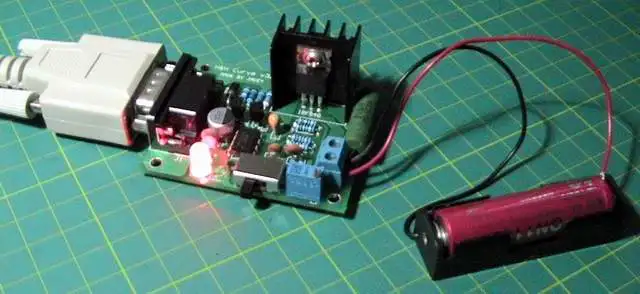

國內有人用了類似的積分A/D電路配合PC串口做了有電池放電曲線儀:
可以測電池的恒流放電曲線與容量.
硬件和軟件都是開源的.
用GOOGLE搜“HH曲線儀”就能找到,也見到有實物在售的.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1149987730.jpg');}" onmousewheel="return imgzoom(this);">
BTW:上位機軟件不難寫.
可以測電池的恒流放電曲線與容量.
硬件和軟件都是開源的.
用GOOGLE搜“HH曲線儀”就能找到,也見到有實物在售的.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/42/1149987730.jpg');}" onmousewheel="return imgzoom(this);">
BTW:上位機軟件不難寫.
0
回復
@azhu
哇,很有創意!絕對要鼓勵一下,仍然給你設為“原創”加“精華”了.另外,這個軟件的程序你有能力寫嗎?我正在做一個20路的針對鋰離子電池的低成本數據記錄儀,下位機可以自已獨立完成,但上位機軟件還有困難,需要高手相助.我的20個通道是完全獨立并互相隔離的,每個通道對電池的耗電約為18uA左右,檢測精度可以做到小于5mV,也是通過RS232口與電腦通訊,以記錄電池的實時電壓.
AZHU老師你的搞好了嗎?是不是用你的這個設備可以分容嗎?
0
回復
@蘿卜
在XP下能用嗎?
我做的20路,充電軟件
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163475771.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163475771.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@chinawzz
我做的20路,充電軟件[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/47/1163475771.jpg');}"onmousewheel="returnimgzoom(this);">
樓主的方案雖然簡單,但是并不實用:1.樓主的電路無非是利用電容充放電,計算時間,但是整個串口的容限并不是每一臺電腦都一樣,另外用計算機的定時器,精度不會很高2.直接把電池加到pc機,有可能損壞串口
