球泡燈電源，老化時，倆顆CBB 104J400V 電容爆掉，求教為什么

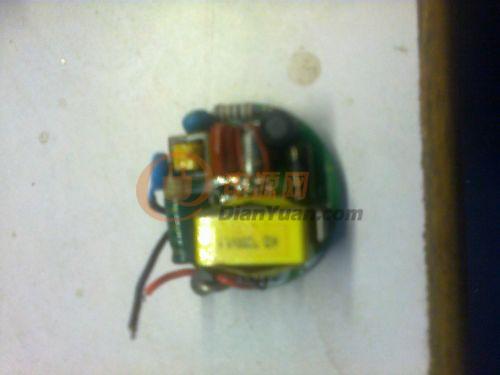

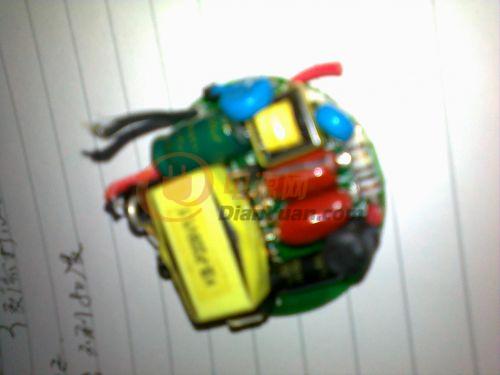

老化點燈，未實測，大概溫度70°左右，電壓110V左右，LED燈先閃幾下，然后就滅掉，CBB電容耐壓400V,耐溫85°，而溫度都么有到電容反應的上限，電容已經溶掉，外殼爆裂，實拍如圖，不夠很清晰，變壓器旁邊的為交流，另一個為直流，都是0.1UF 400V.

請教各位高手，可能是什么原因導致CBB電容爆掉

全部回復(25)

只看樓主

正序查看

倒序查看

小鞏

2012-06-25 21:11

幾W的,深圳做的電源,

回復

dapeng

LV.5

2012-06-26 08:18

@小鞏

幾W的,深圳做的電源,

應該是中山的電源，便宜的就這樣

回復

小鞏

2012-06-26 13:13

@dapeng

應該是中山的電源，便宜的就這樣

看出來了，是MT7930方案做的。

回復

dapeng

LV.5

2012-06-27 16:57

@小鞏

看出來了，是MT7930方案做的。

不見得

回復

larry98012

LV.10

2012-06-27 18:32

電容材質不行啊，換材質好一些的電容看看！！！

回復

小鞏

2012-06-28 15:44

@larry98012

電容材質不行啊，換材質好一些的電容看看！！！

是不是7*1W的，

回復

小鞏

2012-07-02 11:46

@小鞏

是不是7*1W的，

回復

fsxqw

LV.9

2012-07-02 14:19

@小鞏

[圖片]

熱！

電容傷不起啊，你測量的70℃是不是電容表面的溫度？

回復

cgliang2004

LV.3

2012-07-16 11:33

@fsxqw

熱！電容傷不起啊，你測量的70℃是不是電容表面的溫度？

問題弄清楚了，是溫度太高所知，燈具是12瓦，內部溫升比較高，而所用的CBB電容是普通CBB，耐溫85°，所以出現CBB電容爆開問題，換用耐溫105°的暫時OK，同時也在檢查電源板，客戶要的比較倉促，老化時間短，沒有具體評估

回復

cgliang2004

LV.3

2012-07-16 11:35

@larry98012

電容材質不行啊，換材質好一些的電容看看！！！

換用105的耐溫OK,應該是之前選用的是常規CBB的問題，換了耐溫105°的暫時沒有問題。球泡燈10W以上散熱還有什么好的方案沒有？

回復

cgliang2004

LV.3

2012-07-16 11:36

@fsxqw

熱！電容傷不起啊，你測量的70℃是不是電容表面的溫度？

不是，是散熱外殼的溫度

回復

小鞏

2012-07-16 13:49

@cgliang2004

換用105的耐溫OK,應該是之前選用的是常規CBB的問題，換了耐溫105°的暫時沒有問題。球泡燈10W以上散熱還有什么好的方案沒有？

板子小，離發熱元件近，

回復

lzp970

LV.4

2012-07-16 20:12

@小鞏

板子小，離發熱元件近，

里面和外面溫度差異很大

回復

leafwen

LV.3

2012-07-31 10:38

@小鞏

看出來了，是MT7930方案做的。

我看是5800的方案吧

回復

brucelhy

LV.2

2012-07-31 11:13

這個跟選用CBB電容有一定關系，如果質量差的電容，里面的的薄膜很可能腐蝕掉了，質量好的是有光澤一些的

回復

larry98012

LV.10

2012-07-31 15:32

@cgliang2004

換用105的耐溫OK,應該是之前選用的是常規CBB的問題，換了耐溫105°的暫時沒有問題。球泡燈10W以上散熱還有什么好的方案沒有？

用85度的肯定不行啦!!!!

回復

小鞏

2012-08-02 15:48

@larry98012

用85度的肯定不行啦!!!!

做PC電源的話85度可以，LED驅動電源85度用不了，

回復

cgliang2004

LV.3

2012-08-07 11:33

@larry98012

用85度的肯定不行啦!!!!

這個是12W,如果功率再大，那不是更麻煩，一般電子元件的溫度大概都是85，如此以往，電子元件商亞歷山大哦

回復

larry98012

LV.10

2012-08-07 22:32

@brucelhy

這個跟選用CBB電容有一定關系，如果質量差的電容，里面的的薄膜很可能腐蝕掉了，質量好的是有光澤一些的

一分錢一分貨啊，兄弟！！

回復

yang19790814

LV.2

2012-08-08 00:35

@cgliang2004

這個是12W,如果功率再大，那不是更麻煩，一般電子元件的溫度大概都是85，如此以往，電子元件商亞歷山大哦

電容的損耗有沒有關系啊。MEA還是MPP的。好相和頻率也有一些關系。我是新手，請多指教！

回復

chensomi

LV.2

2012-08-08 11:49

看變壓器規格，應該是8-12W的，方案應該不是IWT的，我公司有IWT5-12W方案，沒有用到CBB電容。深圳鴻錦電子陳工，18948779975 WWW.SZ-HJ.NET

回復

zhangchhuai

LV.1

2012-08-11 21:54

@小鞏

[圖片]

**此帖已被管理員刪除**

回復

cgliang2004

LV.3

2012-11-29 12:15

@小鞏

板子小，離發熱元件近，

經測試，同批次問題電容其他打耐壓800-1000VDC,沒有問題，耐壓打到2000VDC時電容擊穿，耐壓容量沒有問題。燈的功率比較大，散熱不佳，高溫導致電容外表環氧樹脂爆開，應該選用耐高溫的金屬電容，選用的常規電容耐溫85，高溫下出問題應該屬于正常，只需要換個耐高溫電容就解決問題。問題已經解決，謝謝大家
