電路原理圖
1148625385.sch

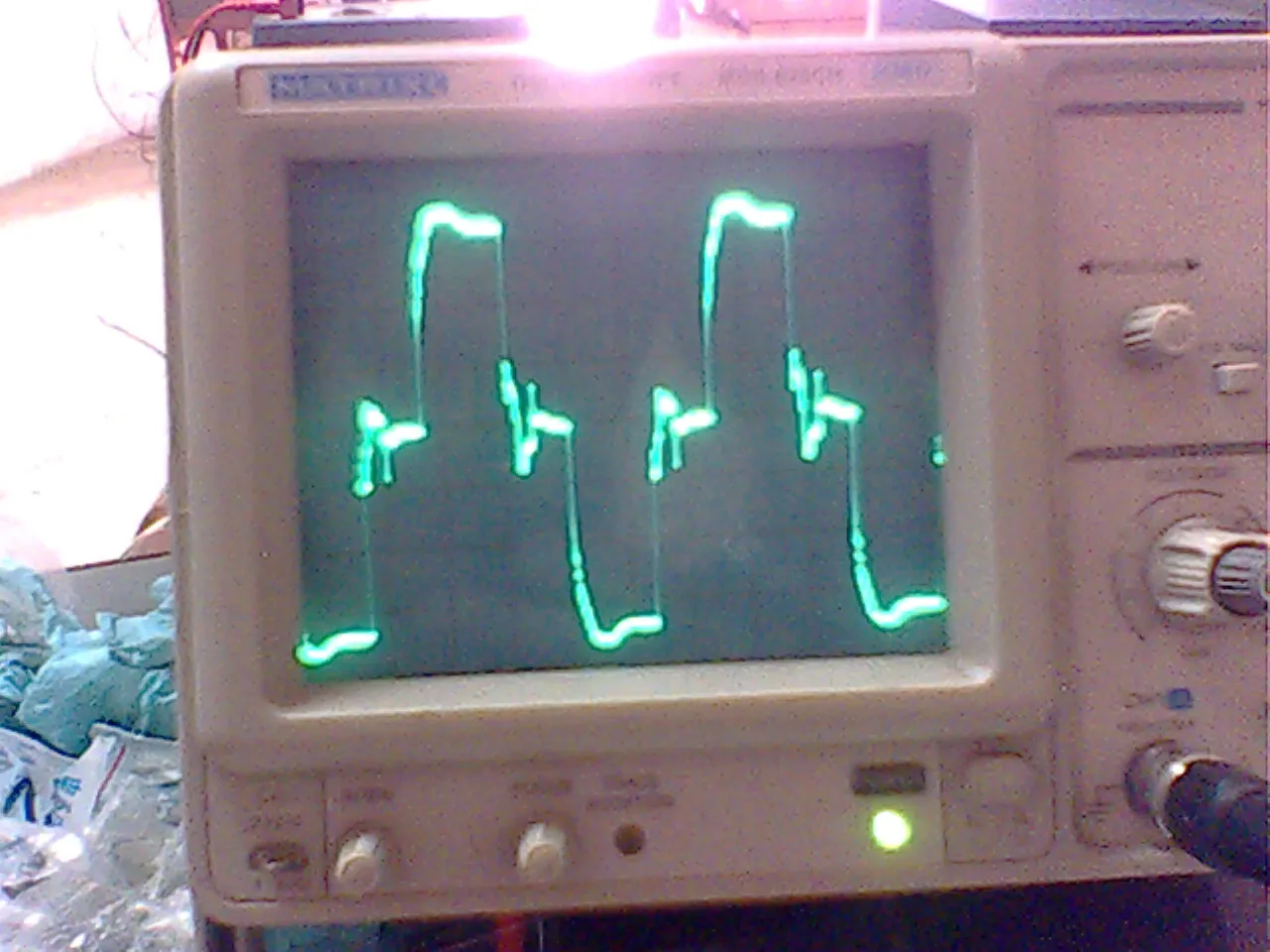

驅動變壓器初級波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1148625759.jpg');}" onmousewheel="return imgzoom(this);">

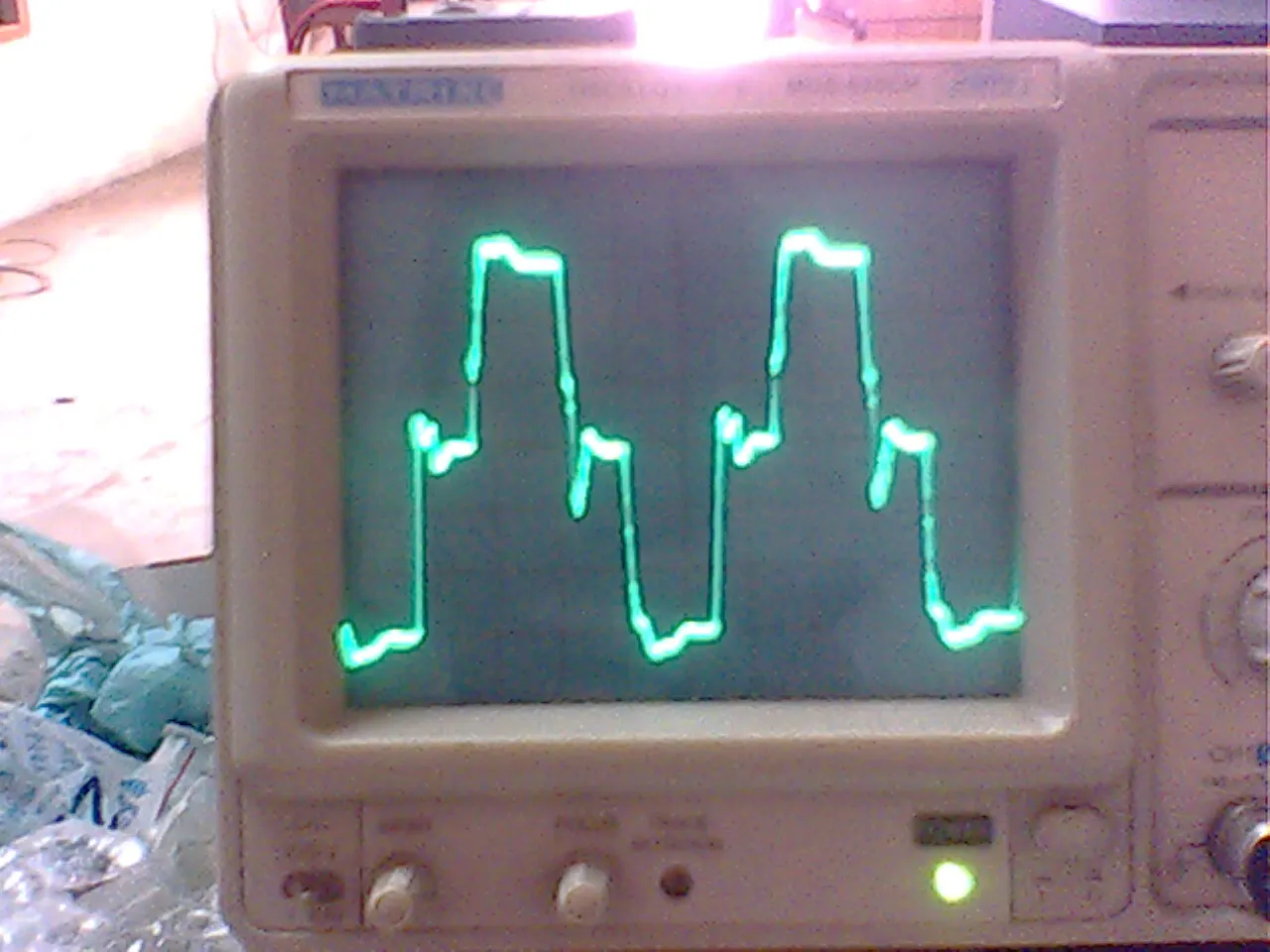

功率管GS波形

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1148626106.jpg');}" onmousewheel="return imgzoom(this);">

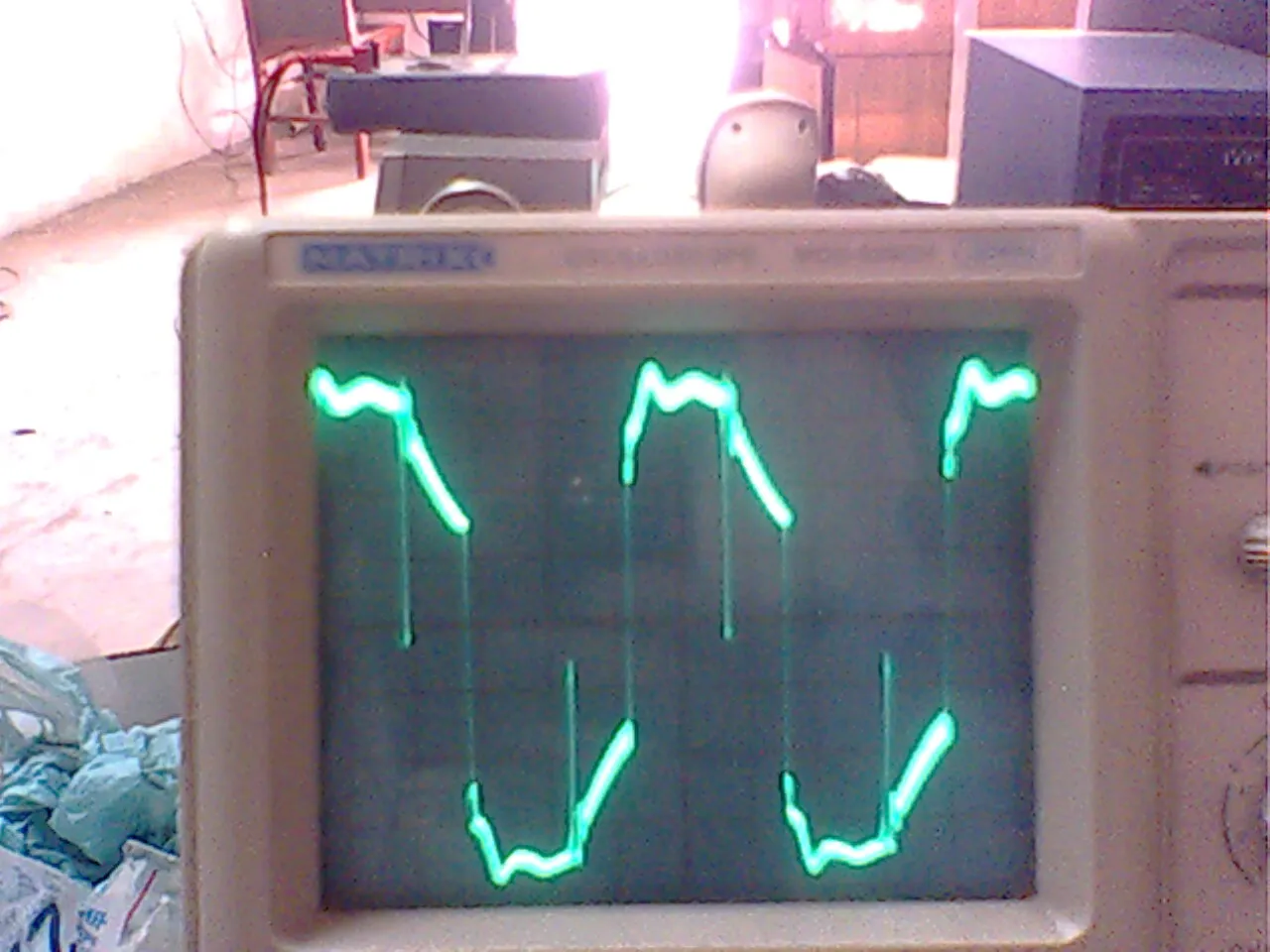

帶載100W燈泡時功率管中點對地電壓波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1148626759.jpg');}" onmousewheel="return imgzoom(this);">

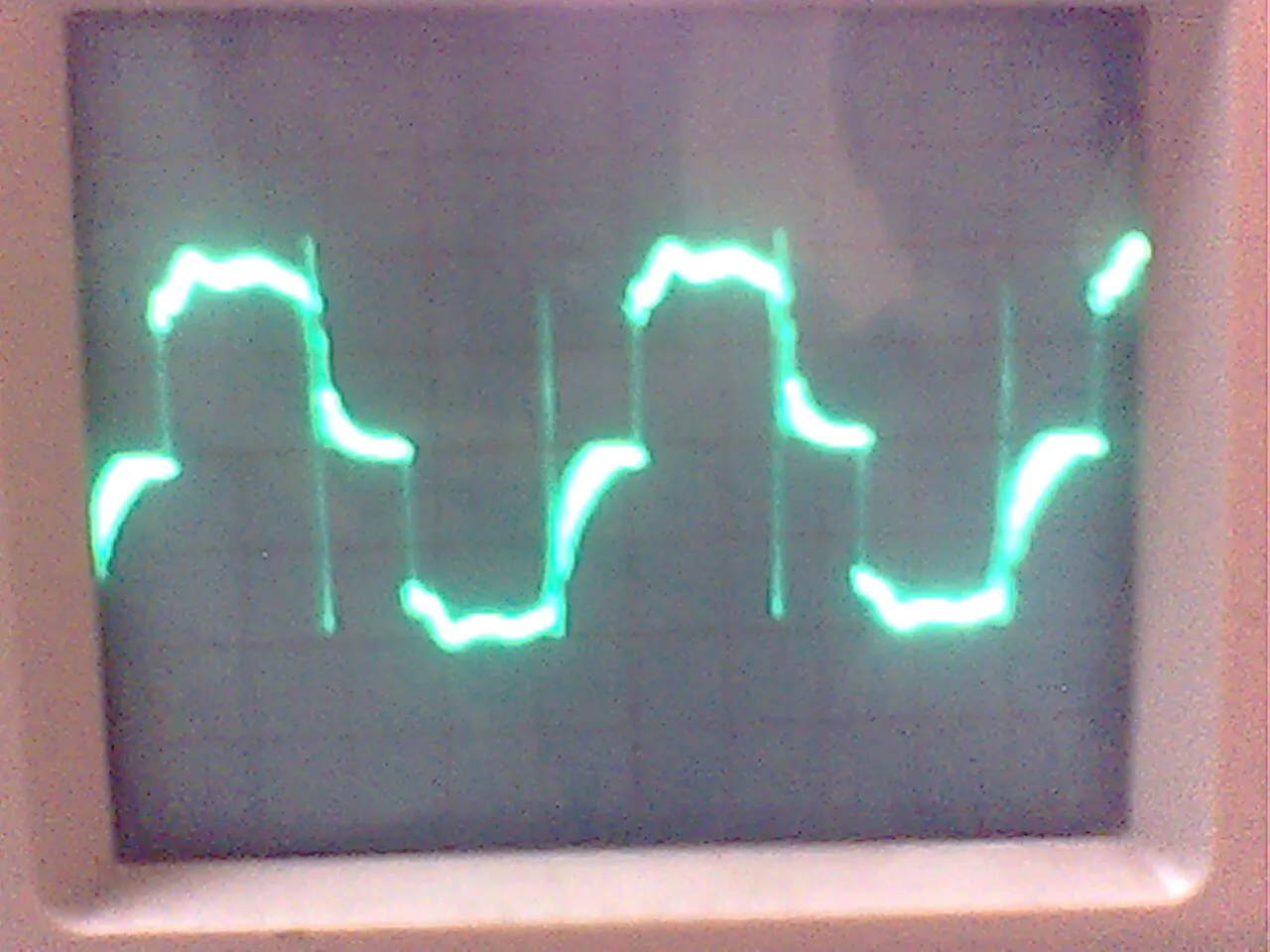

帶載200W燈泡時功率管中點對地電壓波形
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1148627107.jpg');}" onmousewheel="return imgzoom(this);">

煩請高手們幫我分析一下問題出在哪里,我自己弄了好多天了,實在沒法啊,謝謝了.

你的電路真的很復雜,我們做的兩千瓦的電源也沒這么復雜,電路圖我一時看不過來,可以粗略的介紹一下嗎?我用的是SG3525A,

這個電源主要是用做對鉛酸電池充電的,主功率變壓器的另一組輸出為風扇供電,top223y做的輔助電源+18V為3525供電和過流保護電路供電,+12V和-5V為其它的檢測和控制用的,不能共地,所以地也有好幾個,看起來有點復雜.還有一部分電路僅是靠這個電源供電,所以我沒發上來.

感覺你的驅動變壓器輸入的波形不是很規矩,主芯片更換過沒有

波形基本正常,可能和你的變壓器及濾波器有關吧.

主功率變壓器磁芯PQ50/50 初級16匝,10根0.47并繞,最里面一層8匝,次級52匝在中間,兩組共6根0.47并繞,外面再8匝初級.沒有測試過電感量.本來有個萬用表一般大的電感表,但有問題,測不到.

我也覺得不對,但不知是什么地方有問題,換過SG3525,自激更厲害,還沒有起控就不行了,帶載時那兩個尖峰和傾斜的部分是怎么回事也沒弄明白,起控時就抖起來了,我硬行調高輸入電壓讓他起控,好像占空比沒什么變化,只是那個尖峰以后的有點斜的地方更斜了.

又搞了幾天,在3525的1腳和9腳間加電阻電容相位補償;重繞變壓器和濾波電感;18V供電到3253的15腳間加電感;降低工作頻率,可問題依舊.麻煩知道怎么消除波形抖動(或者說是自激)的高手們指教一下,在此先謝謝各位了.
