TOP224是這樣的.要么將AC斷電,要么將C腳電壓瞬間拉低至2V以下.

請問一下還有沒有更好的辦法好解決?

244系列有沒有這個問題?

244沒有這個問題,用244吧.

謝謝~~~

如果我要用224(因為一些因素限制),有沒有其它辦法解決這個問題?

沒辦法啊.兄弟.還是用新一代的產品吧.

郁悶啦~~

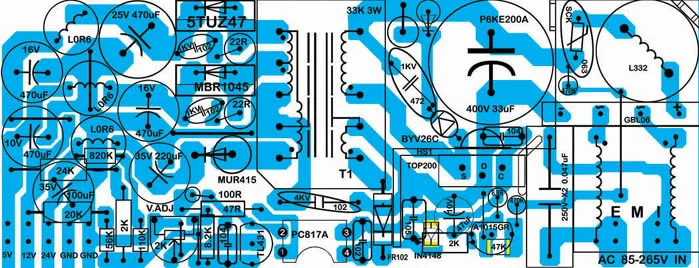

問一下一個以前遇到過的問題,至今沒有想通,基本情況是這樣的:有一個輸出多路的電源,磁心是EI22,輸入濾波電容400V33uF,擬定IC為TOP200(后來更換過202,222),輸入電壓范圍AC220V+/-%20,輸出功率15W,堆疊式繞組,輸出電壓:+5V0.2A,+13V0.8A,+24V0.15A.主繞組+13V的負載是3個4*4*1的ADDA風機,每個平均電流0.08A,+24V的負載是繼電器,負載電流0.08A,+5V的負載是線性的,最大電流約0.1A,按照其所帶的負載全部工作實際功率也絕對小于電源的額定功率,但問題是當電源待機時間大于2小時后,(電源沒有明顯溫升),如果此時同時給電源帶上上述負載,輕則電源反復重啟,無法進入正常工作,重則電源停振,TOP的1腳電壓5.7V左右,示波器測量不到IC有震蕩信號,惟有切斷電源輸入,待400V電容上的電壓下降至10V以下,電源才可從新工作,但就是無法正常帶載,開始懷疑尖峰問題,但是電源滿載時的Vor只有150V(BYV26C + P6KE200A + 33K 2W + 1KV 472),請問PI的工程師是否有合理解釋?電路貼上,是用PS畫的500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1148640017.jpg');}" onmousewheel="return imgzoom(this);">
后來改成下面的電路,并且取消了+5V的繞組,改用LDO.磁心是EER22,電路就可以正常工作了,而且再也沒有出過問題.500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1148640789.jpg');}" onmousewheel="return imgzoom(this);">

5V負載太輕,13V太重,如果控制部分取在5V,則容易出現這種情況.
一般反饋部分的功率不能小于總功率的20%

我是三路全部有反饋的+5V占38%,+12V占50%,+24V占12%,實際使用時電壓會有所上調,而且光藕反饋電路是接于+5V的

反饋支路不要取太多,因為會互相影響.反饋的供電取在5V,5V的負載要重一點,否則容易震蕩.
其實你現在的方案很好,5V用7805,如果用3路反饋,5V的精度受其他路影響很大.

由于+5V的負載對電壓的要求不高,主要是用于設備開機時,內部電路作為具有電流驅動能力的控制信號電壓,負載電流
