IC SG6841使用注意事項
使用SG6841做的40W左右的ADAPTER電源在LAYOUT時地線處理不好時會出現工作不穩定的現象,發現是變壓器的地線與IC的地太近造成,請各位高手分析下原因.
全部回復(10)
正序查看
倒序查看
最好是遠一點, 如附件所示.1148289833.xls
0
回復

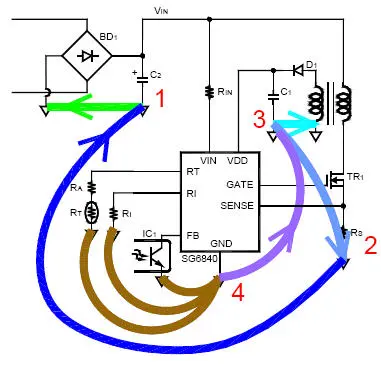

SG6841也好,其它的控制IC也好,走線尤其是走地線都很重要的.地線走得盡量的寬對回路阻抗影響就小.SG6841的地線回路如下圖所示比較理想.我基本是遵循這樣走線的.
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163477021.jpg');}" onmousewheel="return imgzoom(this);">
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/47/1163477021.jpg');}" onmousewheel="return imgzoom(this);"> 0
回復
@fengshulin
SG6841也好,其它的控制IC也好,走線尤其是走地線都很重要的.地線走得盡量的寬對回路阻抗影響就小.SG6841的地線回路如下圖所示比較理想.我基本是遵循這樣走線的.[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/47/1163477021.jpg');}"onmousewheel="returnimgzoom(this);">
怎麼跟我的ID差不多,嚇人!!~
0
