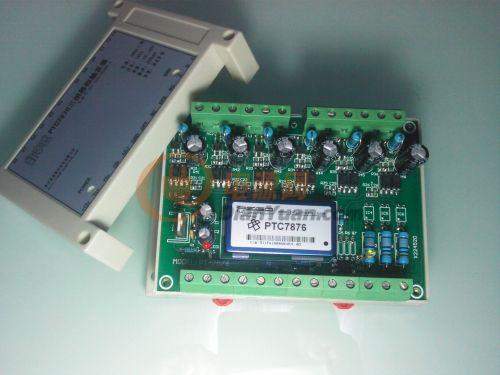

PTC7876是一種可控硅移相觸發專用模塊，該模塊采用先進的數字波形合成技術，移相精度高外圍電路簡單，圖（1）是采用PTC7876（下文簡稱模塊）設計的三相移相觸發器電路圖，可用于電壓調節、電機控制、電鍍電源、電加熱等工業設備中。
電路分析

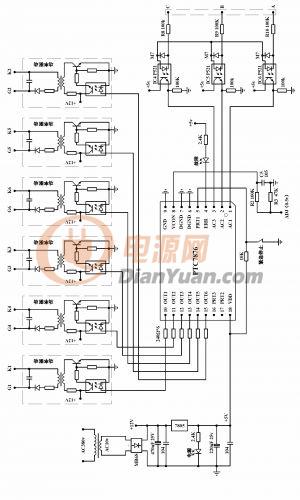

參照?qǐng)D（1）電路圖，三相380v電壓從A、B、C端輸入，經電阻R8、R9、R10限流后送到光耦IC4、IC5、IC6，經光耦隔離后輸出3路與市電同步的三相脈沖信號，A相信號經IC6光耦隔離轉換成50Hz方波同步信號送PTC7876的1腳，該信號是模塊的唯一同步信號，其它兩路脈沖信號送到模塊的2、3腳，這兩路脈沖為模塊提供相序識別信號，當模塊用于單相觸發電路時這兩路信號可以省略，直接將模塊的2、3腳接地。
模塊4腳是故障輸出信號，當模塊發現同步異常時輸出低電平，并且自動關閉6路移相觸發脈沖，剛接通電源時模塊內部鎖相環還未進入同步狀態，模塊4腳輸出低電平保護信號，0.5-1.5秒后模塊進入同步狀態，4腳輸出高電平，再延時1秒左右模塊輸出6路移相觸發脈沖。
模塊5腳為關閉控制端。低電平時允許輸出，高電平時關閉6路移相觸發脈沖，并且模塊4腳輸出低電平故障保護信號，5腳恢復為低電平后再延時1秒左右輸出觸發脈沖。模塊5腳一般外接一只常閉型急停開關，用于緊急情況下迅速關閉觸發脈沖。
模塊6、7腳是內部數字電路接地端，9腳是模擬電路接地端，8腳是移相控制電壓輸入端，電容C5和R2組成軟啟動和軟關閉延時電路，加大R2阻值和C5容量可以增加延時時間。R3是輸入阻抗調整電阻，由于模塊的輸入阻抗很高，通過R3把輸入阻抗降低到47KΩ，低輸入阻抗有利于減小外圍干擾的引入。當外接控制信號是4-20mA電流信號時，R3取值為250Ω，4-20mA電流信號通過R3時產生1-5v的電壓信號，經過運放等輔助電路把1-5v轉換成0-5v送模塊控制端（有些型號的PTC7876-**模塊直接支持4-20Ma輸入信號），0-5v電壓對應的移相范圍為180°~ -10°，移相控制電壓與移相角不構成線性關系，模塊內含256段線性校正功能，經校正后控制電壓與輸出電壓的有效值成線性關系，更符合操作習慣。當采用外接電位器進行移相調節時，電位器的阻值選擇為1.0K-10K比較合適。
模塊10---15腳為6路移相脈沖輸出端，移相范圍180°~ -10°，脈沖頻率25KHZ，占空比50%，輸出電流±20mA，脈沖串長度90°~270°隨負載特性動態改變，這種動態改變脈沖串長度的觸發方式對感性負載非常有意義，可以大幅降低輸出電壓中的尖刺脈沖，減少可控硅反向擊穿現象。-10°移相觸發是專門為可控硅全開通而設計的，可控硅在≤0°觸發時為全開通狀態，可在實際應用中（如：模擬移相電路）很難達到0°，PTC7876采用數字移相技術，可以實現＜0°的移相，-10°移相使可控硅在交流電壓過零之前就打開，完美實現可控硅的軟開通和全開通，降低可控硅的開通損耗，減小發熱溫度。
模塊16、17腳是擴展功能預留端，模塊18腳是+5v電源端，模塊正常工作時消耗電流約60mA，在移相控制電壓接近0v時（移相角接近180°）模塊自動關閉觸發脈沖，使可控硅關閉更可靠。
電路調試：

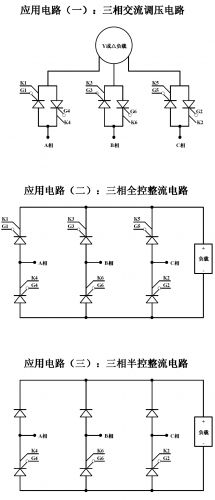

圖（2）是可控硅的幾種常見應用電路：三相交流調壓電路、三相全橋整流電路、三相半橋整流電路，根據工作需要選擇相應的應用電路。參照?qǐng)D（2）中的“三相交流調壓電路”把觸發器與6只單向可控硅按圖紙標識連接好，負載采用3只200W白熾燈接成“Y”接法，可控硅的電源輸入端必須與觸發器的A、B、C端保持一致，對輸入電源無相序要求。調節移相控制電壓，白熾燈亮度隨控制電壓的高低產生變化，三只白熾燈亮度一致，變化平滑無閃爍，說明觸發器已基本工作正常，下面對觸發器的一些技術參數作進一步測試。
1. 三相平衡度測試方法：調節電位器，在整個移相范圍內，分別測量三相輸出電壓，比較三個電壓是否一致。差值越小表示三相平衡度越好，由于PTC7876采用單相數字同步技術，省略了三相平衡調整電位器，三相平衡度誤差很小，要求小于0.5%。
2. 交流對稱度測試方法：用普通指針萬用表(部分?jǐn)?shù)字表測量不準確)交流檔測量各相電壓，然后交換紅、黑表筆后再次測量，比較兩次測量值，調節移相電位器，在整個移相范圍內，兩次測量的差值越小表示交流對稱度越高，要求小于0.5%。

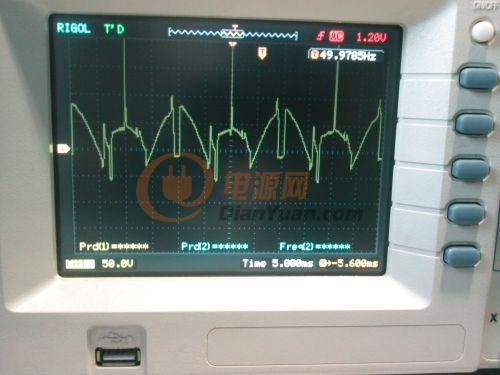

3. 感性負載波形測試：在原白熾燈電路中串聯一只40W日光燈整流器，可控硅的A極和K極之間可以暫時不接RC吸收電路，用示波器測量輸出電壓波形，模塊采用動態改變脈沖串長度的觸發方式，大幅降低了輸出電壓中的尖刺脈沖，調節移相控制電位器，波形變化非常復雜，這是感性負載電流滯后引起的，但是無論如何變化，波形應該光滑無尖刺，任何大于電源電壓的脈沖均視為異常波形，如圖（3）。品質優秀的移相觸發器輸出的電壓波形非常干凈，這種無尖刺的光滑波形降低了可控硅上的電壓應力，大幅減少可控硅的故障率，提高整體設備的可靠性。
