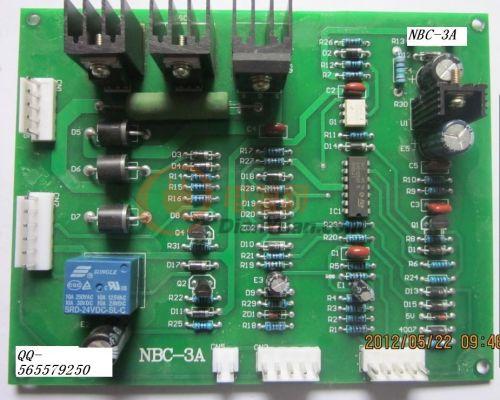

技術創新--新款抽頭機控制線路板--nbc-3a

抽頭二保焊機關鍵在于有塊好的控制線路板，

介詔這塊nbc-3a板，是在nbc-2，nbc-3板上改進而成，

優點：1，單24伏電源，控變無需另加付助電源，

并且lm-7824穩壓塊上加散熱片，即使電源27伏也不過熱，能正常工作。

2，剎車加電阻，免炸摩絲管IRFP-250。

3.調節輸出轉速；平穩，線性寬，送絲平穩。

全部回復(12)

只看樓主

正序查看

倒序查看

sxqahhj88

LV.4

2012-05-23 14:16

有2步和4步沒有？

回復

貮寶

LV.7

2012-05-23 14:22

@sxqahhj88

有2步和4步沒有？

QQ;565579250

回復

貮寶

LV.7

2012-05-24 09:12

@sxqahhj88

有2步和4步沒有？

有間歇和點焊功能！

由于nbc-3a板內部加電阻了，若不用該功能，其外插頭不接、也不影響使用。

回復

SLB467682

LV.4

2012-05-24 10:16

@貮寶

有間歇和點焊功能！由于nbc-3a板內部加電阻了，若不用該功能，其外插頭不接、也不影響使用。

多少錢一塊13574551598

回復

shdaxiyang

LV.3

2012-05-24 19:46

發塊試試15955718686

回復

jsxyp898

LV.6

2012-05-26 10:38

@shdaxiyang

發塊試試15955718686

請問樓主是哪里的？

回復

lydw

LV.2

2012-05-28 15:43

@jsxyp898

請問樓主是哪里的？

山東臨沂

回復

lydw

LV.2

2012-05-28 15:51

@lydw

[圖片]山東臨沂

NBC-2

回復

lydw

LV.2

2012-05-29 19:41

@lydw

NBC-2[圖片]

盧工板字銷量可好有PCB嗎

回復

kingtech-welding

LV.4

2012-05-30 13:20

@lydw

盧工板字銷量可好有PCB嗎

德力西系列民用工業數字化焊機 13961701678

回復

貮寶

LV.7

2012-05-31 11:13

@lydw

盧工板字銷量可好有PCB嗎

抽頭機的控制板nbc-1，nbc-2，nbc-3的共同點---是可控硅移相觸發！

不同點是：nbc-1是脈沖變壓器隔離并觸發，優點；簡單可靠。缺點：太簡單后功能弱。

nbc-2是運放LM-324直驅可控硅BT151？匪夷所思，流毒全國！用控變附助繞組隔離！優點：一體機用還行！缺點：不共地！碰線燒LM-324，

NBC-3 采用光藕MOC3020隔離并觸發！優點：安全可靠。

回復

貮寶

LV.7

2012-07-23 10:29

@貮寶

抽頭機的控制板nbc-1，nbc-2，nbc-3的共同點---是可控硅移相觸發！不同點是：nbc-1是脈沖變壓器隔離并觸發，優點；簡單可靠。缺點：太簡單后功能弱。nbc-2是運放LM-324直驅可控硅BT151？匪夷所思，流毒全國！用控變附助繞組隔離！優點：一體機用還行！缺點：不共地！碰線燒LM-324，NBC-3 采用光藕MOC3020隔離并觸發！優點：安全可靠。

馬達速度調整穩定。(板內穩壓)
