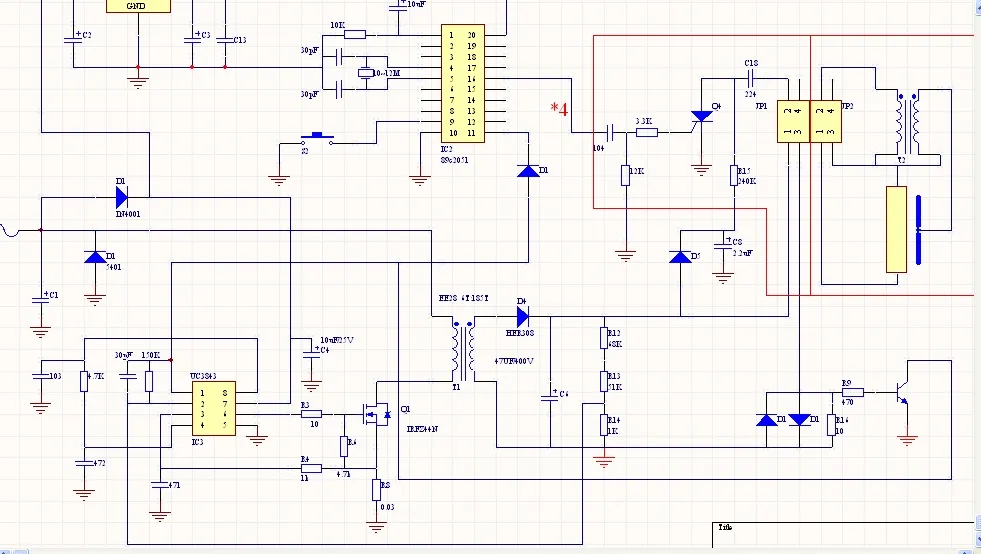

效率太低了,才65%,該怎么辦?

我一直都沒別人的貼子,怎么就沒人回我的呢?

要求不高,紋波多大都行,輸出功率35W左右.如何提高效率?

沒人回貼,要是能看到論壇有哪些人上網就好了,直接抓出來問,好多論壇都有這個功能,還有當日發貼量等.

開關波形是方波嗎?

波形不太好,不太穩定,

所以你還要調節一下補償電路,把開關波形做成漂亮的方波,效率就上來了!

你是說斜波補償嗎?有空我試試

用SG3525或SG3526效率會高些.

第一用3525貴,變壓器也不好弄,管反而會更熱

示波器別人在用,我先按原電路測一下效率,電壓13V,電流2.9A,負載29W,效率77%,我想知道正常效率一般是多少?EE28反激最高能做多少功率?

77%普通的反激也還可以了!

剛用示波看了一下,果然波形不漂亮,在3,,4腳間并一222的電容后波形清楚了,但頻率升高了,原50K,現變?yōu)?5K,改后輸入12.4V*2.85A=35.2W,輸出29W,效率82%.

1148019624.xls

其實我也不會做電源,這是我在電源網下的計算軟件,EE28,6T:180T,做好后只在3.4腳間加一222電容,還有個問題是帶輕載是前面的波形,重載是后面的波形,我減少次級圈數(150T)可以讓輕載也是前面的波形,這是什么狀態?哪種為好?

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1148020176.jpg');}" onmousewheel="return imgzoom(this);">

www.unirss.com

你如果把波形做成這樣,那就還不錯!
一個是DCM,一個是CCM!

呵呵,說的我心里真是舒服啊,這是我第一次做開關電源,也不是上面安排的項目,看到別人調了N久也弄不出來,自已做一個玩一下,

這是PCB板,同事做的板子先用3525,看到我的后改為3843,還沒有達到這塊板的效果,實測效率為82%,(斜波校正電容沒畫,因?yàn)椴皇钱a(chǎn)品,自已做著玩的,誰做類似產品我可以幫忙的,)不知還可不可以提高.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/41/1148282879.jpg');}" onmousewheel="return imgzoom(this);">

沒人看一下嗎?

想問一下,有沒有做頻閃燈的電容,當閃光燈速度快時,電容會很熱,有沒有相關的供應商?

你好,對你的產品挺感興趣,但看線路有些看不懂,這產品測試通過了嗎?可以賣嗎?

可以用兩只串聯.
