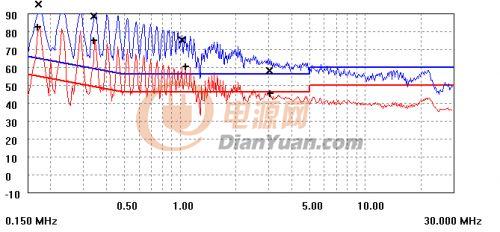

求助，3W電源EMI過不了

3W變壓器制作要求

求助，各位高人，看看我的變壓器有什么不對的地方；

還有就是屏蔽層到底繞0.9圈好還是繞1.1圈好？

屏蔽層接高壓地是否有問題呢？

先謝謝各位了

全部回復(13)

只看樓主

正序查看

倒序查看

ycz168

LV.4

2012-02-24 11:20

你的變壓器好奇怪，到底是N1先繞還是N2先繞？如果N1，N2，N3順序繞，可以把屏蔽放在N2和N3中間試試。輸入端是否加差模？PCB布線也會影響EMC的

回復

華東1357

LV.1

2012-02-24 11:56

@ycz168

你的變壓器好奇怪，到底是N1先繞還是N2先繞？如果N1，N2，N3順序繞，可以把屏蔽放在N2和N3中間試試。輸入端是否加差模？PCB布線也會影響EMC的

變壓器線圈按照最里到最外N2，N3，N1順序繞制，在N3，N1之間已經加了一銅箔屏蔽層；但是好像沒什么效果；

回復

luolin8805

LV.4

2012-02-24 14:24

@華東1357

變壓器線圈按照最里到最外N2，N3，N1順序繞制，在N3，N1之間已經加了一銅箔屏蔽層；但是好像沒什么效果；

你試試N1-N2-N3順序繞，在N2、N3之間加屏蔽層看看？

回復

Alan柳

LV.2

2012-02-25 10:12

@luolin8805

你試試N1-N2-N3順序繞，在N2、N3之間加屏蔽層看看？

以上變壓器測試沒效果要查看PCB布線，地線很重要

回復

yzhxx

LV.5

2012-02-29 16:33

@Alan柳

以上變壓器測試沒效果要查看PCB布線，地線很重要

讓樓主把PCB貼上來吧，我來學習一下。

回復

hljzhang77

LV.4

2012-03-13 17:40

@yzhxx

讓樓主把PCB貼上來吧，我來學習一下。

輸入端的濾波是怎么樣的？？有加嘛？

回復

dtx1314

LV.3

2012-03-24 14:43

@hljzhang77

輸入端的濾波是怎么樣的？？有加嘛？

同意，明顯沒濾波

回復

dxsmail

2012-03-24 15:23

才3W就這么差。。。

輸入濾波有沒加？至少要有差模電感吧？？

回復

strive885

LV.5

2012-09-26 11:06

@華東1357

變壓器線圈按照最里到最外N2，N3，N1順序繞制，在N3，N1之間已經加了一銅箔屏蔽層；但是好像沒什么效果；

你試下先N1-N3-N2 各繞組中間加屏蔽

回復

qi8903

LV.6

2012-09-26 11:59

傳導不過這個跟你變壓器的工藝有關對于你現在的這個屏蔽效果不大，把變壓器的磁芯接地，次級在反打，會降下來

回復

yxdz

LV.7

2013-07-03 16:28

@qi8903

傳導不過這個跟你變壓器的工藝有關對于你現在的這個屏蔽效果不大，把變壓器的磁芯接地，次級在反打，會降下來

學習下，樓上老兄，弱弱的問個問題，“次極反打”是怎么繞的啊

回復

qi8903

LV.6

2013-07-04 09:24

@yxdz

學習下，樓上老兄，弱弱的問個問題，“次極反打”是怎么繞的啊

就是將骨架掉個方向很簡單的，反打主要是讓初次級電位平衡

回復

大乙巴狼

LV.1

2013-07-04 14:02

我司是專業檢測機構，如有疑問可以來電咨詢。我們將為您解答問題，解決問題。

回復
