電子設備中有各種各樣的圖。能夠說明它們工作原理的是電原理圖，簡稱電路圖。
電路圖有兩種，一種是說明模擬電子電路工作原理的。它用各種圖形符號表示電阻器、電容器、開關、晶體管等實物，用線條把元器件和單元電路按工作原理的關系連接起來。這種圖長期以來就一直被叫做電路圖。
另一種是說明數字電子電路工作原理的。它用各種圖形符號表示門、觸發器和各種邏輯部件，用線條把它們按邏輯關系連接起來，它是用來說明各個邏輯單元之間的邏輯關系和整機的邏輯功能的。為了和模擬電路的電路圖區別開來，就把這種圖叫做邏輯電路圖，簡稱邏輯圖。
除了這兩種圖外，常用的還有方框圖。它用一個框表示電路的一部分，它能簡潔明了地說明電路各部分的關系和整機的工作原理。
一張電路圖就好象是一篇文章，各種單元電路就好比是句子，而各種元器件就是組成句子的單詞。所以要想看懂電路圖，還得從認識單詞 ——元器件開始。有關電阻器、電容器、電感線圈、晶體管等元器件的用途、類別、使用方法等內容可以點擊本文相關文章下的各個鏈接，本文只把電路圖中常出現的各種符號重述一遍，希望初學者熟悉它們，并記住不忘。
電阻器與電位器
符號詳見圖 1 所示，其中（ a ）表示一般的阻值固定的電阻器，（b ）表示半可調或微調電阻器；（c ）表示電位器；（d ）表示帶開關的電位器。電阻器的文字符號是“R ”，電位器是“RP ”，即在 R 的后面再加一個說明它有調節功能的字符“P ”。
在某些電路中，對電阻器的功率有一定要求，可分別用圖 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符號來表示。
幾種特殊電阻器的符號：
第 1 種是熱敏電阻符號，熱敏電阻器的電阻值是隨外界溫度而變化的。有的是負溫度系數的，用 NTC 來表示；有的是正溫度系數的，用 PTC 來表示。它的符號見圖（i ），用 θ或t°來表示溫度。它的文字符號是“RT ”。
第 2 種是光敏電阻器符號，見圖 1 （ j ），有兩個斜向的箭頭表示光線。它的文字符號是“RL ”。
第 3 種是壓敏電阻器的符號。壓敏電阻阻值是隨電阻器兩端所加的電壓而變化的。符號見圖 1 （ k ），用字符 U 表示電壓。它的文字符號是“RV ”。這三種電阻器實際上都是半導體器件，但習慣上我們?nèi)园阉鼈儺?dāng)作電阻器。
第 4 種特殊電阻器符號是表示新近出現的保險電阻，它兼有電阻器和熔絲的作用。當溫度超過500℃時，電阻層迅速剝落熔斷，把電路切斷，能起到保護電路的作用。它的電阻值很小，目前在彩電中用得很多。它的圖形符號見圖1 （1 ），文字符號是“R F ”。
電容器的符號
詳見圖2 所示，其中（ a ）表示容量固定的電容器，（b ）表示有極性電容器，例如各種電解電容器，（c ）表示容量可調的可變電容器。（d ）表示微調電容器，（e ）表示一個雙連可變電容器。電容器的文字符號是C 。
電感器與變壓器的符號
電感線圈在電路圖中的圖形符號見圖3 。其中（a ）是電感線圈的一般符號，（b ）是帶磁芯或鐵芯的線圈，（c ）是鐵芯有間隙的線圈，（d ）是帶可調磁芯的可調電感，（e ）是有多個抽頭的電感線圈。電感線圈的文字符號是“L ”。
變壓器的圖形符號見圖 4 。其中（ a ）是空芯變壓器，（ b ）是滋芯或鐵芯變壓器，（ c ）是繞組間有屏蔽層的鐵芯變壓器，（ d ）是次級有中心抽頭的變壓器，（ e ）是耦合可變的變壓器，（ f ）是自耦變壓器，（ g ）是帶可調磁芯的變壓器，（ h ）中的小圓點是變壓器極性的標記。
送話器、拾音器和錄放音磁頭的符號
送話器的符號見圖 5 （ a ）（ b ）（ c ），其中（ a ）為一般送話器的圖形符號，（b ）是電容式送話器，（c ）是壓電晶體式送話器的圖形符號。送話器的文字符號是“BM ”。
拾音器俗稱電唱頭。圖 5 （ d ）是立體聲唱頭的圖形符號，它的文字符號是“ B ”。圖 5 （ e ）是單聲道錄放音磁頭的圖形符號。如果是雙聲道立體聲的，就在符號上加一個“ 2 ”字，見圖（ f ）。
揚聲器、耳機的符號
揚聲器、耳機都是把電信號轉換成聲音的換能元件。耳機的符號見圖5 （g ）。它的文字符號是“B E ”。揚聲器的符號見圖5 （h ），它的文字符號是“BL ”。
接線元件的符號
電子電路中常常需要進行電路的接通、斷開或轉換，這時就要使用接線元件。接線元件有兩大類：一類是開關；另一類是接插件。
（ 1 ）開關的符號
在機電式開關中至少有一個動觸點和一個靜觸點。當我們用手扳動、推動或是旋轉開關的機構，就可以使動觸點和靜觸點接通或者斷開，達到接通或斷開電路的目的。動觸點和靜觸點的組合一般有3 種： ①動合（常開）觸點，符號見圖6 （a ）； ②動斷（常閉）觸點，符號是圖6 （b ）； ③動換（轉換）觸點，符號見圖 6 （c ）。一個最簡單的開關只有一組觸點，而復雜的開關就有好幾組觸點。
點下方表示推拉的動作；（ d ）表示旋轉式開關，帶 3 極同時動合的觸點；（ e ）表示推拉式 1×6波段開關；（f ）表示旋轉式1×6 波段開關的符號。開關的文字符號用“ S ”，對控制開關、波段開關可以用“ SA ”，對按鈕式開關可以用“ SB ”。
開關在電路圖中的圖形符號見圖 7 。其中（ a ）表示一般手動開關；（b ）表示按鈕開關，帶一個動斷觸點；（c ）表示推拉式開關，帶一組轉換觸點；圖中把扳鍵畫在觸點下方表示推拉的動作；（d ）表示旋轉式開關，帶3 極同時動合的觸點；（e ）表示推拉式1×6波段開關；（f ）表示旋轉式1×6波段開關的符號。開關的文字符號用“S ”，對控制開關、波段開關可以用“SA ”，對按鈕式開關可以用“SB ”。
（2 ）接插件的符號

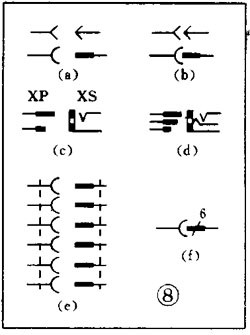

接插件的圖形符號見圖 8 。其中（ a ）表示一個插頭和一個插座，（有兩種表示方式）左邊表示插座，右邊表示插頭。（ b ）表示一個已經插入插座的插頭。（ c ）表示一個 2 極插頭座，也稱為 2 芯插頭座。（ d ）表示一個 3 極插頭座，也就是常用的 3 芯立體聲耳機插頭座。（ e ）表示一個 6 極插頭座。為了簡化也可以用圖（ f ）表示，在符號上方標上數字 6 ，表示是 6 極。接插件的文字符號是 X 。為了區分，可以用“ XP ”表示插頭，用“ XS ”表示插座。
繼電器的符號
因為繼電器是由線圈和觸點組兩部分組成的，所以繼電器在電路圖中的圖形符號也包括兩部分：一個長方框表示線圈；一組觸點符號表示觸點組合。當觸點不多電路比較簡單時，往往把觸點組直接畫在線圈框的一側，這種畫法叫集中表示法，如圖 9 （ a ）。當觸點較多而且每對觸點所控制的電路又各不相同時，為了方便，常常采用分散表示法。就是把線圈畫在控制電路中，把觸點按各自的工作對象分別畫在各個受控電路里。這種畫法對簡化和分析電路有利。但這種畫法必須在每對觸點旁注上繼電器的編號和該觸點的編號，并且規定所有的觸點都應該按繼電器不通電的原始狀態畫出。圖 9 （ b ）是一個觸摸開關。當人手觸摸到金屬片 A 時， 555 時基電路輸出（ 3 端）高電位，使繼電器 KR1 通電，觸點閉合使燈點亮使電鈴發聲。 555 時基電路是控制部分，使用的是 6 伏低壓電。電燈和電鈴是受控部分，使用的是 220 伏市電。
繼電器的文字符號都是“ K ”。有時為了區別，交流繼電器用“ KA ”，電磁繼電器和舌簧繼電器可以用“ KR ”，時間繼電器可以用“ KT ”。
電池及熔斷器符號

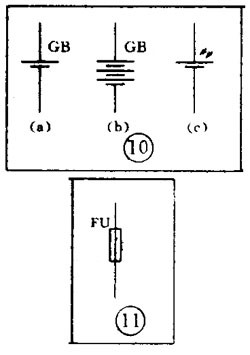

電池的圖形符號見圖 10 。長線表示正極，短線表示負極，有時為了強調可以把短線畫得粗一些。圖 10 （ b ）是表示一個電池組。有時也可以把電池組簡化地畫成一個電池，但要在旁邊注上電壓或電池的數量。圖 10 （ c ）是光電池的圖形符號。電池的文字符號為“ GB ”。熔斷器的圖形符號見圖 11 ，它的文字符號是“ FU ”。
二極管、三極管符號
半導體二極管在電路圖中的圖形符號見圖 12 。其中（ a ）為一段二極管的符號，箭頭所指的方向就是電流流動的方向，就是說在這個二級管上端接正，下端接負電壓時它就能導通。圖（ b ）是穩壓二極管符號。圖（ c ）是變?nèi)荻O管符號，旁邊的電容器符號表示它的結電容是隨著二極管兩端的電壓變化的。圖（ d ）是熱敏二極管符號。圖（ e ）是發光二極管符號，用兩個斜向放射的箭頭表示它能發光。圖（ f ）是磁敏二極管符號，它能對外加磁場作出反應，常被制成接近開關而用在自動控制方面。二極管的文字符號用“ V ”，有時為了和三極管區別，也可能用“ VD ”來表示。
三極管。

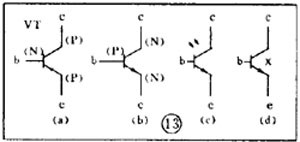

由于 PNP 型和 NPN 型三極管在使用時對電源的極性要求是不同的，所以在三極管的圖形符號中應該能夠區別和表示出來。圖形符號的標準規定：只要是 PNP 型三極管，不管它是用鍺材料的還是用硅材料的，都用圖 13 （ a ）來表示。同樣，只要是 NPN 型三極管，不管它是用鍺材料還是硅材料的，都用圖 13 （ b ）來表示。圖 13 （ c ）是光敏三極管的符號。圖 13 （ d ）表示一個硅 NPN 型磁敏三極管
晶閘管、單結晶體管、場效應管的符號
晶閘管是晶體閘流管或可控硅整流器的簡稱，常用的有單向晶閘管、雙向晶閘管和光控晶閘管，它們的符號分別為圖 14 中的（ a ）（ b ）（ c ）。晶閘管的文字符號是“ VS ”。
單結晶體管的符號見圖 15
利用電場控制的半導體器件，稱為場效應管，它的符號如圖 16 所示，其中（ a ）表示 N 溝道結型場效應管，（ b ）表示 N 溝道增強型絕緣柵場效應管，（ c ）表示 P 溝道耗盡型絕緣柵場效應管。它們的文字符號也是“ VT ”。
