Flyback 動態dynamic測試波形不規則，是什么原因？

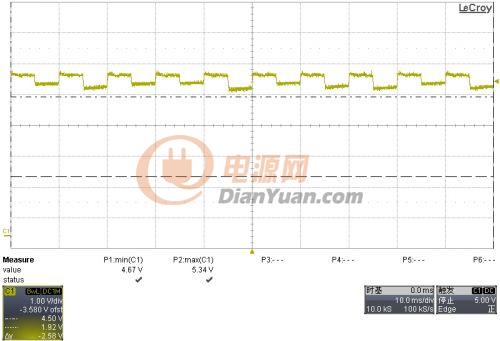

各位同學，看看我的動態dynamic的測試結果，這個是充電器的在動態負載下的輸出電壓，為什么它每個周期都不一樣，但是它的上下限都是在要求之內的，不知道這是什么原因，正常嗎？

全部回復(9)

只看樓主

正序查看

倒序查看

andyxm

LV.5

2012-02-02 16:06

貼上波形

回復

edie87@163.com

2012-02-02 16:27

@andyxm

貼上波形

不超就沒問題。主要還是環路問題，你這個波形是在什么條件下測的？額定載到半載？額定載到空載？

回復

hong_chen

LV.4

2012-02-02 19:00

@edie87@163.com

不超就沒問題。主要還是環路問題，你這個波形是在什么條件下測的？額定載到半載？額定載到空載？

估計是相位過高引起的響應速度過慢.導致恢復時間過長.可以測試一下相位,如果不好測試的話,可以改一下補償,看看波形的變化.

回復

zq2007

LV.11

2012-02-02 20:26

@hong_chen

估計是相位過高引起的響應速度過慢.導致恢復時間過長.可以測試一下相位,如果不好測試的話,可以改一下補償,看看波形的變化.

動態情況下屬于正常現象。

回復

rainever

LV.8

2012-02-03 09:22

@zq2007

動態情況下屬于正常現象。

flyback和boost一類,右半平面零點問題,動態響應差.

就算是滿載,電壓也會下降的. 這個貌似正常

回復

andyxm

LV.5

2012-02-06 14:35

@edie87@163.com

不超就沒問題。主要還是環路問題，你這個波形是在什么條件下測的？額定載到半載？額定載到空載？

空載到滿載，我大概和IC供應商溝通了下，應該跟空載頻率變化，以及原邊反饋有關系，而且和動態負載的時間點有關系，可能這個現象是正常的。

回復

aczg01987

LV.10

2012-02-06 14:56

@hong_chen

估計是相位過高引起的響應速度過慢.導致恢復時間過長.可以測試一下相位,如果不好測試的話,可以改一下補償,看看波形的變化.

怎么測相位啊？

回復

雪花梅花

LV.6

2012-02-07 10:05

是在什么輸入電壓測試的,是系統的相位不夠引起的.用的環路參數和測試的負載是什么狀態,

回復

電源京京

LV.4

2013-12-09 22:26

@雪花梅花

是在什么輸入電壓測試的,是系統的相位不夠引起的.用的環路參數和測試的負載是什么狀態,

主要是環路沒有調節好

回復
