請大家幫忙分析一下此電路!謝謝!

現在按下圖接了個逆變器,出現了帶不了負載的問題,現將接線圖及各腳波形發出來,請高手們幫我解決一下,先謝謝了!
接線圖如下:
全部回復(23)
正序查看
倒序查看
lzhao
LV.3
2
2006-04-19 21:22
現11腳及14腳的輸出波形如下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145452906.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
lzhao
LV.3
3
2006-04-19 21:26
@lzhao
現11腳及14腳的輸出波形如下圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1145452906.jpg');}"onmousewheel="returnimgzoom(this);">
現七腳的波形如下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145453194.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
lzhao
LV.3
4
2006-04-19 21:33
@lzhao
現七腳的波形如下圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1145453194.jpg');}"onmousewheel="returnimgzoom(this);">
現在3腳的波形如下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145453626.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
lzhao
LV.3
5
2006-04-19 21:39
@lzhao
現在3腳的波形如下圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1145453626.jpg');}"onmousewheel="returnimgzoom(this);">
現接了IRF1010后的D腳輸出波形如下圖:
0
回復
lzhao
LV.3
6
2006-04-19 21:46
@lzhao
現在3腳的波形如下圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1145453626.jpg');}"onmousewheel="returnimgzoom(this);">

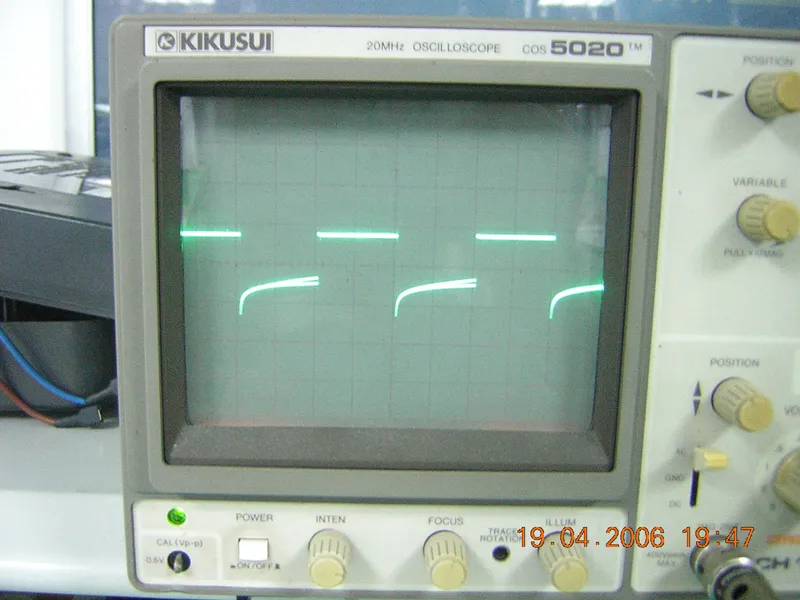

現接了IRF1010后D腳的波形如下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145454185.jpg');}" onmousewheel="return imgzoom(this);">
現上圖是沒接火牛的波形,接上火牛后就帶不了負載,火牛為50V/A的,雙12V的.接個40W負載電壓就只有170V了,請大家幫忙解決一下,先謝了!
0
回復
668815
LV.5
7
2006-04-20 09:13
@lzhao
現接了IRF1010后D腳的波形如下圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1145454185.jpg');}"onmousewheel="returnimgzoom(this);">現上圖是沒接火牛的波形,接上火牛后就帶不了負載,火牛為50V/A的,雙12V的.接個40W負載電壓就只有170V了,請大家幫忙解決一下,先謝了!
你的變壓器功率如何?
0
回復
duzd5
LV.1
8
2006-04-20 10:33
你好, 我也是剛做電源希望可以和你做個朋友, 我很少上網,我現在把我的QQ告訴你是373495296和215805891我的電子信箱是duzd5@163.com,希望你可以打個電話05175333345和13770370864,手機我會很快沖卡的因為我做的電源用的是555,也出現不能夠帶負載的情況,希望可以和你交流
0
回復
lzhao
LV.3
9
2006-04-20 11:42
@668815
你的變壓器功率如何?
我的變壓器是12VX2的﹐50V/A的.﹐見下圖﹕
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145504520.jpg');}" onmousewheel="return imgzoom(this);">
0
回復
lzhao
LV.3
10
2006-04-20 11:44
@duzd5
你好,我也是剛做電源希望可以和你做個朋友,我很少上網,我現在把我的QQ告訴你是373495296和215805891我的電子信箱是duzd5@163.com,希望你可以打個電話05175333345和13770370864,手機我會很快沖卡的因為我做的電源用的是555,也出現不能夠帶負載的情況,希望可以和你交流
你好﹐我的郵箱是﹕lzhao85@163.com
QQ:15485851
0
回復
duzd5
LV.1
11
2006-04-20 12:48
@lzhao
你好﹐我的郵箱是﹕lzhao85@163.comQQ:15485851
現在在嗎?我可以請教你問題嗎?
0
回復
668815
LV.5
12
2006-04-20 15:14
@lzhao
我的變壓器是12VX2的﹐50V/A的.﹐見下圖﹕[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1145504520.jpg');}"onmousewheel="returnimgzoom(this);">
變壓器功率太小,可買一個220V200W的雙12V電源變壓器,也可自制,自制時參數可依據小型變壓器的制作參數制作.
0
回復
lzhao
LV.3
13
2006-04-20 22:59
@668815
變壓器功率太小,可買一個220V200W的雙12V電源變壓器,也可自制,自制時參數可依據小型變壓器的制作參數制作.
我現在又買了個比較大的變壓器,但是我不知道有多大的功率,我想請問一下大家,這是多大功率的,請告訴我,謝謝!見下圖:
500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145545120.gif');}" onmousewheel="return imgzoom(this);">
0
回復
lzhao
LV.3
14
2006-04-20 22:59
@duzd5
現在在嗎?我可以請教你問題嗎?
我一般晚上才在線的,
0
回復
668815
LV.5
15
2006-04-23 21:34
@lzhao
我現在又買了個比較大的變壓器,但是我不知道有多大的功率,我想請問一下大家,這是多大功率的,請告訴我,謝謝!見下圖:[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖,點擊可放大。\n按住CTRL,滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/40/1145545120.gif');}"onmousewheel="returnimgzoom(this);">
看不出來,你可測量一下它的厚度是多少,變壓器的舌寬是多少,你也可以按電路接一下,試試
0
回復
lzhao
LV.3
16
2006-04-23 21:59
@668815
看不出來,你可測量一下它的厚度是多少,變壓器的舌寬是多少,你也可以按電路接一下,試試
這個變壓器大約是10CM X 6CM
上面寫著EI-35-76
0
回復
668815
LV.5
17
2006-04-24 20:26
@lzhao
這個變壓器大約是10CMX6CM上面寫著EI-35-76
不會吧,舌寬有6CM?,如是,功率不小了.
0
回復
lzhao
LV.3
18
2006-04-24 20:34
@668815
不會吧,舌寬有6CM?,如是,功率不小了.
測的是長和高啊.我看一下寬是多少.
0
回復
2006-04-24 21:06
變壓器要自制或定做規格為:50HZ,12V+12V/220V/240V/260V
0
回復
668815
LV.5
20
2006-04-24 21:09
@lzhao
測的是長和高啊.我看一下寬是多少.
不是長和高,是E型硅鋼片的中間的寬和疊加后的厚度.
0
回復
2006-04-24 21:14
@668815
不是長和高,是E型硅鋼片的中間的寬和疊加后的厚度.
是EI96鐵芯,舌寬為32MM.功率100W-150W.
0
回復
lzhao
LV.3
22
2006-04-24 22:22
@668815
不是長和高,是E型硅鋼片的中間的寬和疊加后的厚度.
測了,中間的寬度為28mm厚度為43mm
0
回復
2006-04-25 08:57
@lzhao
測了,中間的寬度為28mm厚度為43mm
非標鐵芯,繞線窗口較大.
0
回復
668815
LV.5
24
2006-04-25 20:22
@lzhao
測了,中間的寬度為28mm厚度為43mm
大約100W左右,
