請高手幫忙看一下UCE波形，多提寶貴意見

LV.5

2012-01-16 09:59

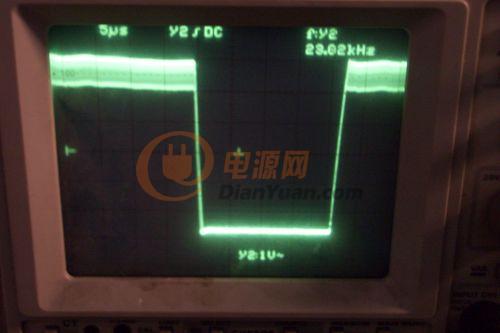

23khz貌似接近諧振點了！

回復

LV.2

2012-01-16 13:52

@spt77

23khz貌似接近諧振點了！

諧振點在22.7khz

回復

LV.5

2012-01-16 14:21

@sjbh518

諧振點在22.7khz

用單次觸發，波形看的清楚點兒！

回復

LV.9

2012-01-16 15:13

@spt77

用單次觸發，波形看的清楚點兒！

無需單次觸發。截止時看頂上一根線，上下沿及底線是一樣的，頂上面的一根線與其平行的線族是一樣的。這樣的UCE波形反映的信息更多些。況且這樣的使用方法示波器的觸發穩定度旋鈕完全不要去動它，省了很多動作及時間。我是這樣的用法的，觸發穩定度旋鈕動過一次后，以后幾乎從來沒有要去動該旋鈕的，即使動了Y軸幅度、X軸掃描頻率也不必去動觸發穩定度旋鈕。

回復

LV.9

2012-01-16 15:15

@sjbh518

諧振點在22.7khz

你不說，從UCE波形上已經看出電流相位遲后約3到5度。

回復

LV.5

2012-01-16 15:22

@igbtsy

你不說，從UCE波形上已經看出電流相位遲后約3到5度。

,俺現在漸漸悟出通過UCE波形看電路狀態的訣竅了!

回復

LV.2

2012-01-16 16:07

@igbtsy

你不說，從UCE波形上已經看出電流相位遲后約3到5度。

謝謝沈前輩的點評

回復

LV.2

2012-01-16 16:56

@igbtsy

你不說，從UCE波形上已經看出電流相位遲后約3到5度。

電流相位不在0軸上，

回復

LV.9

2012-01-16 17:05

@sjbh518

電流相位不在0軸上，[圖片]

你第一幅度電流相位遲后約40度

回復

LV.9

2012-01-16 17:06

@igbtsy

你第一幅度電流相位遲后約40度

所以只要看UCE波形，沒有必要再去看電流的波形。

回復

my.mai

LV.9

2012-01-16 17:09

@igbtsy

沈工，這些模擬示波器，早就淘汰N年了。

回復

LV.2

2012-01-16 20:28

@igbtsy

所以只要看UCE波形，沒有必要再去看電流的波形。

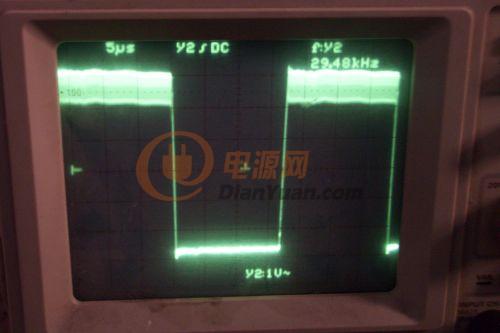

謝謝沈前輩！第一幅電流相位遲后40度，為電磁灶的最小功率。第二幅電流相位遲后3~5度，是最大功率。這樣是否合適，在哪方面需要改進。

回復

LV.9

2012-01-17 09:17

@sjbh518

謝謝沈前輩！第一幅電流相位遲后40度，為電磁灶的最小功率。第二幅電流相位遲后3~5度，是最大功率。這樣是否合適，在哪方面需要改進。

幾乎沒有什么要改進的，有可能的話再改一下零電壓電容值。上升沿的尖角可以改小或者可以成小園角。

回復

LV.5

2012-01-17 10:20

@sjbh518

電流相位不在0軸上，[圖片]

帶鎖相功能嗎？

回復

LV.5

2012-01-17 10:21

@sjbh518

謝謝沈前輩！第一幅電流相位遲后40度，為電磁灶的最小功率。第二幅電流相位遲后3~5度，是最大功率。這樣是否合適，在哪方面需要改進。

最小功率多大？最大功率多大？

回復

LV.9

2012-01-17 10:46

@spt77

最小功率多大？最大功率多大？

他的最大功率是10KW，從UCE波形上看最小功率應當是在3KW左右，可能不到3KW。

回復

LV.2

2012-01-17 10:58

@spt77

最小功率多大？最大功率多大？

最小功率7A，最大功率15A，半橋電路。商用電磁炒灶

回復

LV.9

2012-01-17 11:01

@sjbh518

最小功率7A，最大功率15A，半橋電路。商用電磁炒灶

我是根據你說的最大功率10KW來判別的。現改為15KW，錯判的比例相差不大。

回復

LV.9

2012-01-17 11:04

@igbtsy

我是根據你說的最大功率10KW來判別的。現改為15KW，錯判的比例相差不大。

抱歉，我看錯了，把15A看成15KW了。不過最小功率7A有近4.5KW了，調功范圍還是有點不夠吧。

回復

LV.2

2012-01-17 11:12

@igbtsy

抱歉，我看錯了，把15A看成15KW了。不過最小功率7A有近4.5KW了，調功范圍還是有點不夠吧。

應該怎么調整，小于7A嗎，3kw~10kw合適嗎

回復

LV.5

2012-01-17 13:40

@igbtsy

抱歉，我看錯了，把15A看成15KW了。不過最小功率7A有近4.5KW了，調功范圍還是有點不夠吧。

3相交流電視在功率怎么計算？15A也沒有10KW吧？

回復

LV.9

2012-01-17 15:42

@spt77

3相交流電視在功率怎么計算？15A也沒有10KW吧？

三相15A，視在功率10KVA，有功功率要看它的功率因數了。有功功率小于視在功率。

回復

LV.2

2012-01-17 19:46

@igbtsy

三相15A，視在功率10KVA，有功功率要看它的功率因數了。有功功率小于視在功率。

電磁感應加熱一般按±10%計算，也就是說功率因數0.9

回復

LV.5

2012-01-18 09:48

@sjbh518

電磁感應加熱一般按±10%計算，也就是說功率因數0.9

，你是不是搞錯了？功率因數是指有功功率與視在功率之比，不可能大于1！

回復

LV.2

2012-01-29 08:53

@spt77

用單次觸發，波形看的清楚點兒！

按一下自動觸發，然后調節X、Y軸即可，非常方便。

回復

LV.9

2012-01-29 10:40

@sjbh518

按一下自動觸發，然后調節X、Y軸即可，非常方便。

由于只看UCE波形，驅動及電流波形都不需要看，所以示波器調整過一次后，以后幾乎一直不需要去動它，實在是方便得很。所以好的高價的示波器就一直沒有去買，不是沒錢，實在是沒有必要。
