反饋你要用光耦或用PNP三極管倒相.
電流不大的話,你還可用PNP管在正端斬波.

那就是有問題?問題在那?

反饋無效,你IC-1始終是處于高電位,因為輸出負端比輸入負端電位高.

那只能用光藕了.在IN20-100v.輸出15v20A時3842能直接驅動IRF460么?460放在正端好還是負端好?

IRF460倒通的內阻好像比較大,造成倒通壓降較大

用IRF460太讓費了吧!內阻也大,在20A時功耗在大于50W.
我建議你用IRF250(200V30A 0.085歐),IXFT58N20(200V58A 0.04歐)等低壓大電流的管子.考慮到成本及散熱,要雙管并聯.
因你若采用雙管,最好加一級推動.
因電壓有100V輸入,所以最好加一穩壓電路經IC供電.
N管肯定放在負端,用光耦反饋吧!





500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145281624.gif');}" onmousewheel="return imgzoom(this);">

謝謝.還有一個問題請教.BUCK的輸入電壓大于輸出電壓一定數值時,輸入電流應是比輸出的小.我作的一個電源為什么輸入的比輸出的大呢?是什么原因呢?

自己頂一下

可能是別的地方消耗了!這個主要是變壓器和芯片外圍電路啊!

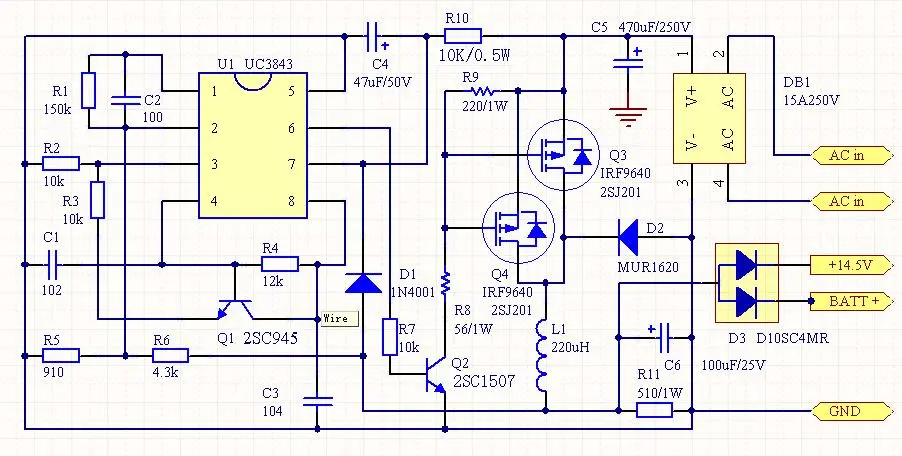

試驗時分別測量了輸入電流和輸出到負載電流,就是輸入比輸出大一點.輸入電壓30v輸出電壓15v.我試了用2575ADJ時同樣條件下輸入是1.1安輸出是1.8安.但是2575加一個三極管礦流時也是輸入比輸出電流大.不知是什么原因?500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145419744.jpg');}" onmousewheel="return imgzoom(this);">

你這個電路效率極低.

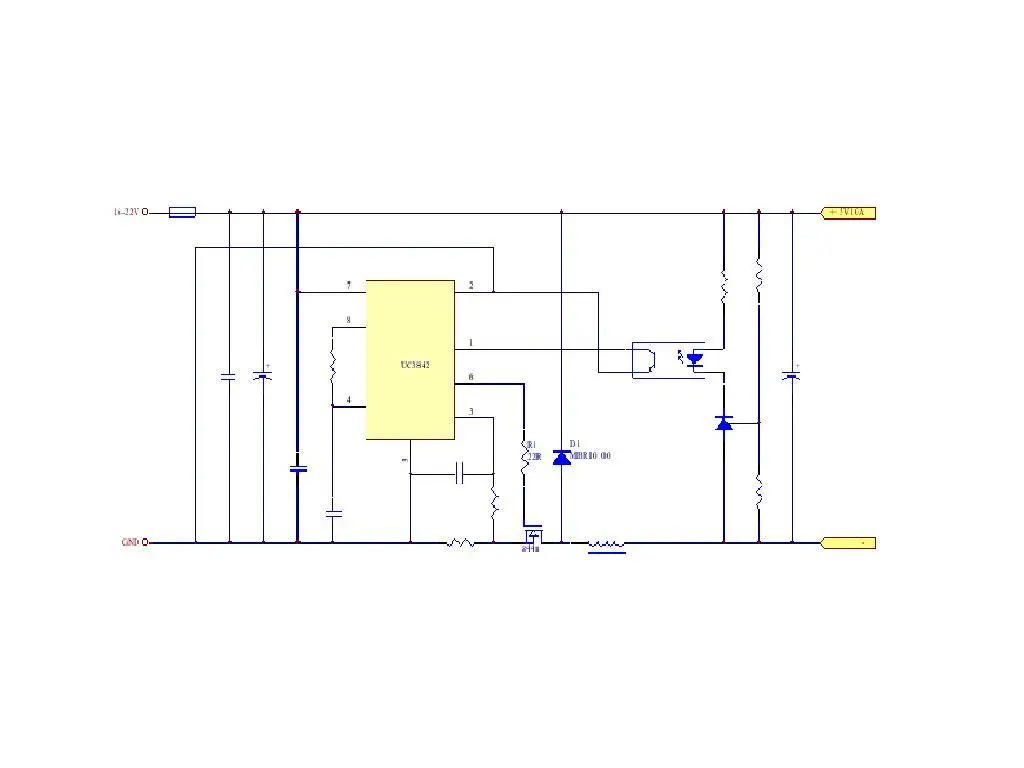

請參考下圖:500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1145421743.jpg');}" onmousewheel="return imgzoom(this);">
圖中2腳有誤,應該是接一電阻到地.

你這個電路相似于串聯穩壓電源,功率管上損耗特大.

你說的是11貼,還是你貼的這個圖?

12貼那個我咋看不懂呢?

我的輸入電壓比較高達到了30-150v,你的圖可以么?用三極管放在正端好么?

第一個圖是什么問題造成效率低呢?

12貼是利用3842的D值控制MOS的導通,電感作存能.
也可以反饋光耦C極從IC1腳至地,2腳接地.
關健電壓輸入范圍是30V-150V,IC工作電壓需要穩壓.
11圖的MOS在正端,MOS的Vgs必需是大于2.5V-5V才能完全導通,試問,MOS管上的壓降是多少?MOS的功耗是多少?

反饋無效,你IC-1始終是處于高電位,因為輸出負端比輸入負端電位高.

不明白你的意思但還是對你說聲謝謝
