求教:關于OP07的OFFSET端

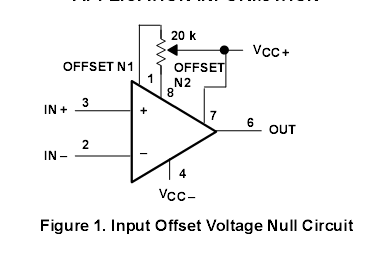

在OP07的數據手冊上推薦的電路圖是

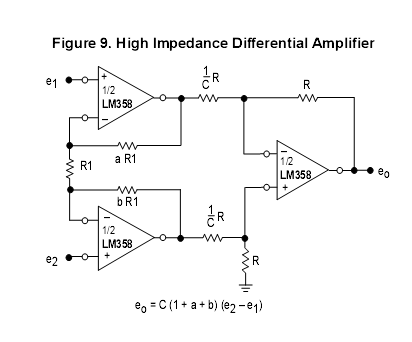

但是分配到OFFSET N1和OFFSET N2的電阻具體是多少呢,這個電阻分配對運放輸出有什么影響嗎?另外用OP07組成下圖

這樣一個差分放大器應該沒有什么問題吧?
請各位前輩指點一二,謝謝

全部回復(9)

只看樓主

正序查看

倒序查看

ppp123456

LV.5

2006-04-08 20:25

數據手冊上的調令方式是有問題的,最好別用,寧可懸空.
若差分電路用OP07實現沒有問題.

回復

zhd120

LV.2

2006-04-08 21:36

@ppp123456

數據手冊上的調令方式是有問題的,最好別用,寧可懸空.若差分電路用OP07實現沒有問題.

哦,好的,謝了

回復

njyd

LV.8

2006-04-09 14:54

用這個調零是可以的,但有時調零范圍不足.
我是把1、7、8腳并聯接電源,需要大范圍調零另接電路.

回復

ppp123456

LV.5

2006-04-09 20:53

@njyd

用這個調零是可以的,但有時調零范圍不足. 我是把1、7、8腳并聯接電源,需要大范圍調零另接電路.

不是不能調零的問題,而是由于這樣做會大大增加OP07的溫飄,所以不建議這樣做.若精度要求較低時,當然沒問題.

回復

njyd

LV.8

2006-04-09 22:07

@ppp123456

不是不能調零的問題,而是由于這樣做會大大增加OP07的溫飄,所以不建議這樣做.若精度要求較低時,當然沒問題.

我多是用于交流放大,所以溫漂沒關系.

回復

ppp123456

LV.5

2006-04-10 22:56

@njyd

我多是用于交流放大,所以溫漂沒關系.

OP07不適合放大交流信號

回復

njyd

LV.8

2006-04-11 21:50

@ppp123456

OP07不適合放大交流信號

我用于生物電信號放大,頻率不高,頂多幾百Hz.
不過后來不用OP07了,是因?yàn)檩斎胱杩共粔蚋?

回復

liu654

LV.1

2006-04-15 16:16

@njyd

用這個調零是可以的,但有時調零范圍不足. 我是把1、7、8腳并聯接電源,需要大范圍調零另接電路.

調零電路應該怎么畫啊
我最近也遇到這個問題,是對一個拉力信號調理,需要調零,可是怎么也不行!請指教,謝謝!

回復

ppp123456

LV.5

2006-04-15 20:54

@liu654

調零電路應該怎么畫啊我最近也遇到這個問題,是對一個拉力信號調理,需要調零,可是怎么也不行!請指教,謝謝!

采用輸入端調零即可
