今天把電路圖傳上來了,基本上能看清楚,介紹一下電路情況:
前級輸入電壓是48V輸出350V電壓,控制芯片是3525,功率是1000W,變壓器是EE65,頻率是40K.采用兩個MOSFER并聯使用.其他的就沒有什么東西了.現在的問題是后面的四個整流二極管和濾波電感發熱厲害.當然濾波電感可以把溫度控制下來,但是整流管溫度一直很好,滿載運行30分鐘,溫度在80度.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144296286.jpg');}" onmousewheel="return imgzoom(this);">

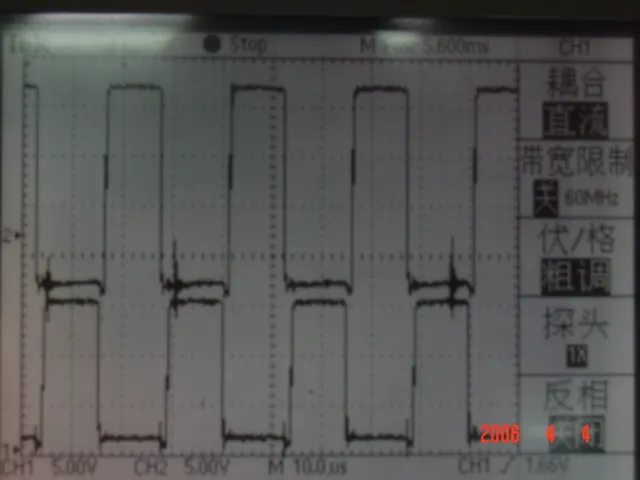

這是驅動電路波形,感覺還可以.現在滿載運行時管子溫度在45度左右,運行半個小時,但是后面的整流二極管卻發熱厲害.現在困難的是如何搭配濾波電感和二極管的參數.

另外忘了說一下效率,現在滿載運行效率在82%左右,實測出來的.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144298929.jpg');}" onmousewheel="return imgzoom(this);">

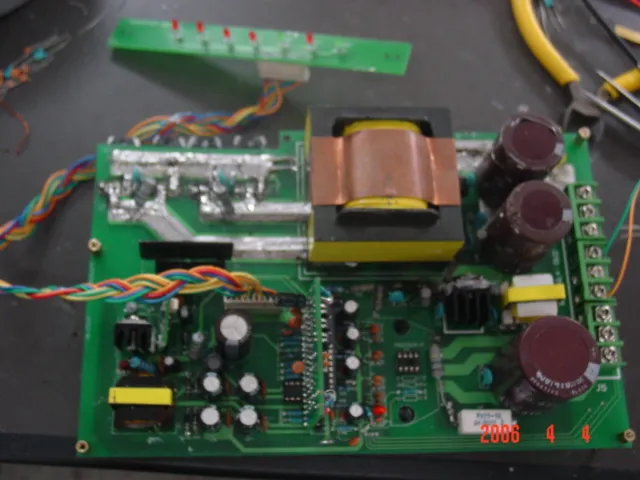

上面發的是實際電路圖
和后級逆變器放在一個板子上的
我說的效率是整機效率

能把輸出二極管和濾波電感的波形貼出來嗎??

二極管是MUR460 濾波電感是EI28鐵氧體 20匝
氣息加了打印紙張5層

看樣子是你輸出的電感量太小了,二極管上的峰值電流太大.你把輸出電感測一下.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144302332.jpg');}" onmousewheel="return imgzoom(this);">

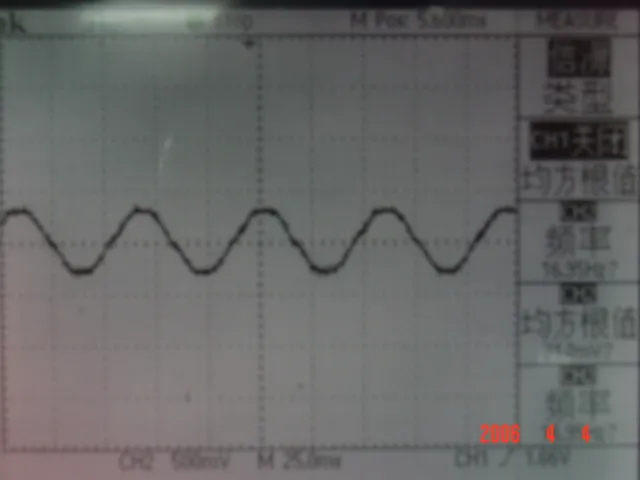

這是電機電流波形

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144302674.jpg');}" onmousewheel="return imgzoom(this);">

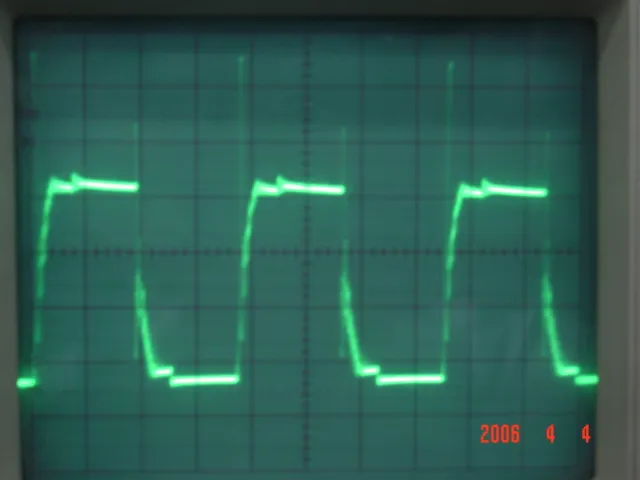

這是MOFET DS之間電壓波形

很有可能,下午把電感兩端波形貼出來

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144311878.jpg');}" onmousewheel="return imgzoom(this);">

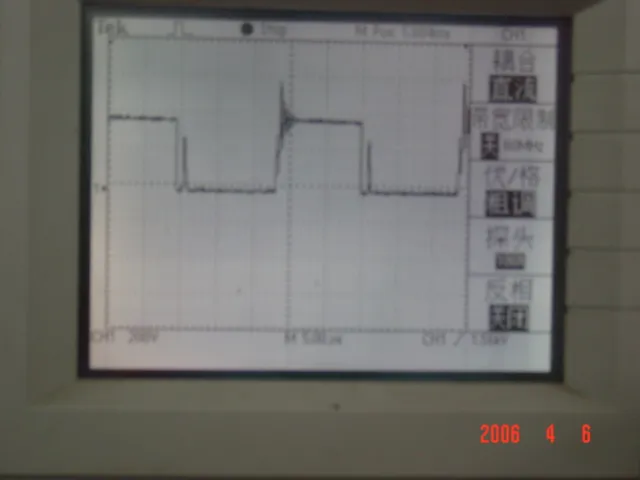

這是二極管兩端電壓波形,是200V/格,

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144311985.jpg');}" onmousewheel="return imgzoom(this);">

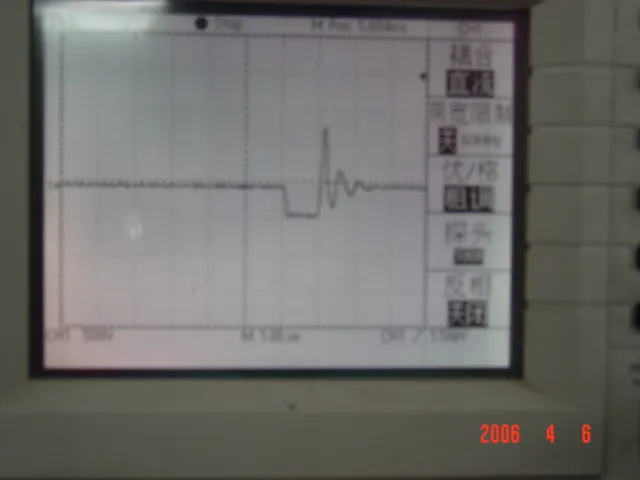

這是電感兩端電壓波形,是500V/格

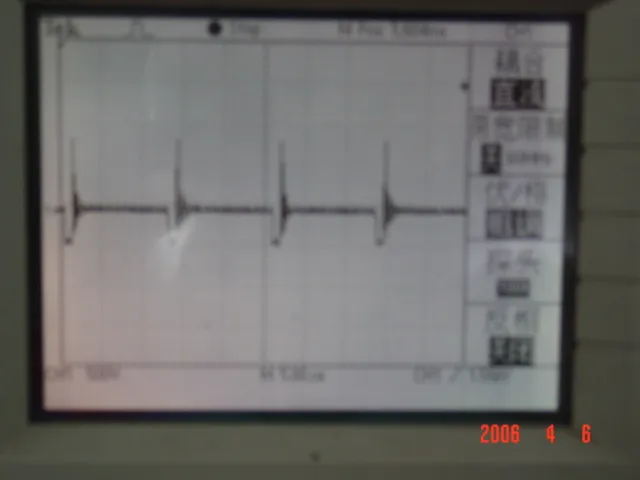

這是展開的波形,下面傳一個沒展開的波形

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1144312081.jpg');}" onmousewheel="return imgzoom(this);">

一定要加散熱片

難道沒有熱心的朋友嗎
給點建議啊

我做過一個,12V升32V的,采用兩級變換,前級開環推挽,升到150V左右,后級BOOST,升到320V

您用的整流管是多少伏,多少安,恢復時間是多少,另外電感量是多少,您這整流管應該是輸入高壓段更熱一些吧,聽說APT新出一款整流(快速二極管25-30nS),恢復時間會快一些,可能能使您的整流管回復損耗小一些,另外在電感處加RCD吸收降低整流管上的電壓尖刺,也可轉移一部分損耗到RCD網絡中,感量適當減小亦可能有效--多言了,希望能有所幫助

還有一個較土的辦法,就是做2個175V左右的電源疊加,這樣整流管可以選較低電壓的快恢管子,那樣方向回復特性會好一些--多言了
