160W 12V 12A產品IC架構選擇問題

        目前在做160W產品12V   12A輸出的，不過在IC選型上出現了一些問題?？蛇x結構：

1。NCP1910+NCP4303(TEA1795或SP6108)。

2。NCP1605+NCP1397+NCP4303(TEA1795或SP6108)。

3。NCP1605+L6599+NCP4303(TEA1795或SP6108)+LM358。

方案一：安森美的NCP1910上說待機能做到0.3W以下，我還因為是開機的時候，原來是5V待機的時候能做到0.3W再開機的時候空載損耗都有2.8W，并且1910上說的空載進入跳頻降頻模式，并不會進入，勉強把16腳跳頻檢測腳電平拉低才能進入，不過造成PFC和LLC工作在間歇模式，哎，對NCP1910有點失望，我的電路圖都畫好了，差點沒有吧LAYOUT弄好，現在又出現這種情況。

方案二：因為NCP1910的樣板都測試很失望，有點對NCP1397有點失望了，有點擔心1397是不是能進入跳頻，模式。不過1397比6599的OCP好很多，總的來說還是希望用NCP1397的。

方案三：這個方案最老不過也做得最多了，不過元件倒是很多。二次側也需要做定電流有點麻煩，不過搭配同步整流還是很好用。不過有點擔心空在功耗能不能過得了。

以上方案有用的過出來分享一下啊，特別是空在功耗是怎么弄下去了的啊。有點煩，有人說空載的時候關閉PFC那樣的話LLC能工作在低電壓么？？？？

全部回復(44)
正序查看
倒序查看
2011-12-30 18:51

效率能到87%不?

0
回復
2011-12-30 22:38
@鄂東電源
效率能到87%不?
以上的幾個搭配效率最高的時候在94%最低也有90%，裸機。只是空載待機很擔心。
0
回復
zq2007
LV.11
4
2012-01-01 21:02
@wangbo0227
以上的幾個搭配效率最高的時候在94%最低也有90%，裸機。只是空載待機很擔心。
樓主的同步整流做了沒有？哪個IC的效果會好一點？
0
回復
zvszcs
LV.12
5
2012-01-01 21:05
@zq2007
樓主的同步整流做了沒有？哪個IC的效果會好一點？

有合適的方案了嗎？FS有的哦

待機功耗才0.2W，人家有PFC+反激同步整流

0
回復
zvszcs
LV.12
6
2012-01-01 21:06
@zvszcs

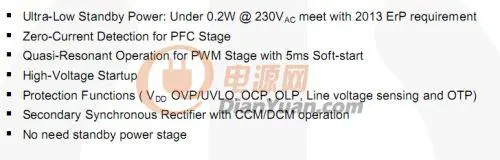

有合適的方案了嗎？FS有的哦待機功耗才0.2W，人家有PFC+反激同步整流

0
回復
zvszcs
LV.12
7
2012-01-01 21:07
@zvszcs

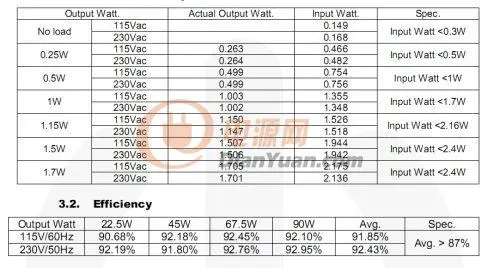

[圖片]



效率應該還可以的哦

0
回復
2012-01-01 22:01
@zvszcs
[圖片] 效率應該還可以的哦

什么IC啊，能做到160W么？看起來好像是反激QR模式似的，我需要LLC架構的。不過不知道LLC空在待機功耗能調到多少。。

0
回復
懶人
LV.7
9
2012-02-06 18:12
@zvszcs
[圖片] 效率應該還可以的哦
很好奇你用的是什么型號的IC..是NXP？
0
回復
wangbo0227
LV.8
10
2012-02-06 22:08
@懶人
很好奇你用的是什么型號的IC..是NXP？
目前使用的是NCP1605+ncp1397+ncp4303
0
回復
zq2007
LV.11
11
2012-02-07 08:04
@wangbo0227
目前使用的是NCP1605+ncp1397+ncp4303

推薦一個方案給你：

L6599A+UCC28051DR+IR1166

0
回復
glf680409
LV.8
12
2012-02-08 20:06

樓主搞定沒呀，，直接用TEA1713+TEA1795 兩個就搞定，效率92%以上。有興趣找我 13560746382

1713  （LLC+PFC+PWM）

1795  （同步整流）

0
回復
zq2007
LV.11
13
2012-02-08 20:32
@glf680409
樓主搞定沒呀，，直接用TEA1713+TEA1795兩個就搞定，效率92%以上。有興趣找我135607463821713 （LLC+PFC+PWM）1795 （同步整流）
說實話，NXP的方案確實不錯。
0
回復
glf680409
LV.8
14
2012-02-08 20:48
@zq2007
說實話，NXP的方案確實不錯。

鄒兄 看你也天天在線呀。。。不會在加班吧。。。

0
回復
wangbo0227
LV.8
15
2012-02-08 21:23
@glf680409
樓主搞定沒呀，，直接用TEA1713+TEA1795兩個就搞定，效率92%以上。有興趣找我135607463821713 （LLC+PFC+PWM）1795 （同步整流）
上上次的那個FAE說他們的1913樣品壞了還沒有修好，一直都沒有給我樣品板，聽說這個IC還不怎么好調試。
0
回復
glf680409
LV.8
16
2012-02-09 00:04
@wangbo0227
上上次的那個FAE說他們的1913樣品壞了還沒有修好，一直都沒有給我樣品板，聽說這個IC還不怎么好調試。

也不算太難吧 我有資料。。。

0
回復
wangbo0227
LV.8
17
2012-02-09 22:39
@glf680409
也不算太難吧我有資料。。。
那個芯片好調試么？之前的時候聽說那個芯片，很容易出現兩個半波不對稱。有很多客戶使用1713做超薄90W的筆記本電源。。。。
0
回復
glf680409
LV.8
18
2012-02-10 10:00
@wangbo0227
那個芯片好調試么？之前的時候聽說那個芯片，很容易出現兩個半波不對稱。有很多客戶使用1713做超薄90W的筆記本電源。。。。

是的，我們也有這類客戶，主要做的也是90W多些。。。超薄的

航嘉也是用這款芯片

0
回復
glf680409
LV.8
19
2012-02-13 20:36

另外有一款芯片 虹冠的CM6901 LLC+同步驅動整合在一起的.

我司為代理,有興趣的可以找我....13560746382

0
回復
zq2007
LV.11
20
2012-02-13 20:44
@glf680409
另外有一款芯片虹冠的CM6901LLC+同步驅動整合在一起的.我司為代理,有興趣的可以找我....13560746382
CM6901可以做到多少W？發份資料給我。
0
回復
glf680409
LV.8
21
2012-02-13 20:57
@zq2007
CM6901可以做到多少W？發份資料給我。
已發郵件給你...請查收...
0
回復
zq2007
LV.11
22
2012-02-14 07:54
@glf680409
已發郵件給你...請查收...
大家討論下，做160W最簡單的方案有哪些？
0
回復
zxcmnbv888
LV.5
23
2012-02-14 08:35
@zq2007
大家討論下，做160W最簡單的方案有哪些？

我用的是TEA1713的 12v16a  不過還有點問題沒解決哦,就是空載開機在關機再開機,空載就會出現振蕩 ,還不知道有什么好方法么?

0
回復
wangbo0227
LV.8
24
2012-02-14 22:07
@zxcmnbv888
我用的是TEA1713的12v16a 不過還有點問題沒解決哦,就是空載開機在關機再開機,空載就會出現振蕩,還不知道有什么好方法么?
TEA1713都說不是怎么好調試，，你的空在功率能做到多少瓦啊，能做到0.5W以下么？我這邊的一個樣機，說是能達到CEC5可是我測試空載消耗的時候好像在0.55W左右。。。
0
回復
glf680409
LV.8
25
2012-02-15 00:48
@zxcmnbv888
我用的是TEA1713的12v16a 不過還有點問題沒解決哦,就是空載開機在關機再開機,空載就會出現振蕩,還不知道有什么好方法么?

請問是什么公司?在哪?我可以叫我們FAE來一起探討...謝謝

13560746382 郭先生

0
回復
glf680409
LV.8
26
2012-02-15 00:48
@wangbo0227
TEA1713都說不是怎么好調試，，你的空在功率能做到多少瓦啊，能做到0.5W以下么？我這邊的一個樣機，說是能達到CEC5可是我測試空載消耗的時候好像在0.55W左右。。。

請問是什么公司?在哪?我可以叫我們FAE來一起探討...謝謝

13560746382 郭先生 下面是原廠的樣機測試報告.空載功耗小500mW.



0
回復
zxcmnbv888
LV.5
27
2012-02-15 08:05
@wangbo0227
TEA1713都說不是怎么好調試，，你的空在功率能做到多少瓦啊，能做到0.5W以下么？我這邊的一個樣機，說是能達到CEC5可是我測試空載消耗的時候好像在0.55W左右。。。

TEA空載可以達到0.5以下,外加個電路進入間歇模式,只是空載我還沒解決,我要跳槽了,跳到福州,你們FAE在那么?呵呵

0
回復
glf680409
LV.8
28
2012-02-15 23:37
@zxcmnbv888
TEA空載可以達到0.5以下,外加個電路進入間歇模式,只是空載我還沒解決,我要跳槽了,跳到福州,你們FAE在那么?呵呵

我們在深圳哦....謝謝

0
回復
wangbo0227
LV.8
29
2012-02-16 21:19
@glf680409
請問是什么公司?在哪?我可以叫我們FAE來一起探討...謝謝13560746382郭先生

今天剛剛調試的有輸出，NCP1605+1397+4303不過空載功耗有點大，不知道怎么調節小。。

0
回復
glf680409
LV.8
30
2012-02-18 10:07
@wangbo0227
今天剛剛調試的有輸出，NCP1605+1397+4303不過空載功耗有點大，不知道怎么調節小。。

這個沒現場調過,,要有電路圖...

0
回復
zq2007
LV.11
31
2012-02-19 13:32
@glf680409
這個沒現場調過,,要有電路圖...
先不要加同步整流調試。
