這是第一次測試時的圖.傳導測試過不了,請指點一二.
這是第一次測試時的圖.全部回復(52)
正序查看
倒序查看

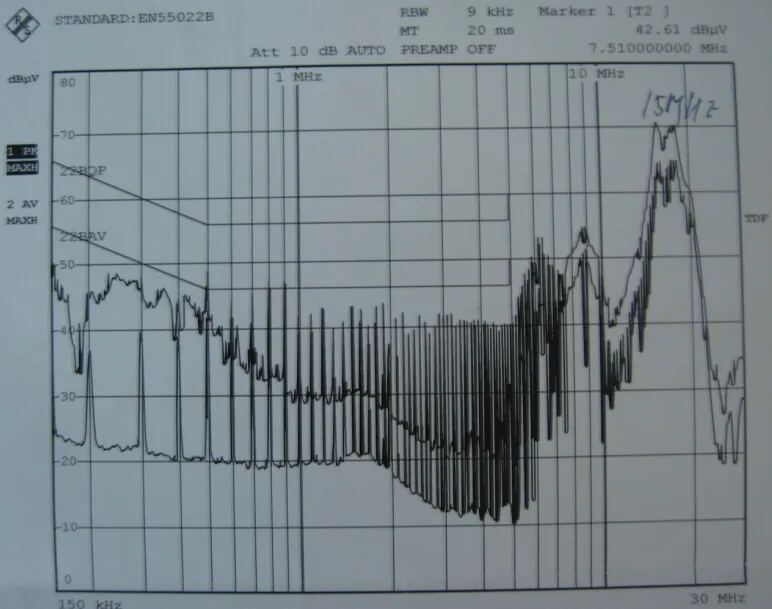

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142733677.jpg');}" onmousewheel="return imgzoom(this);">這是修改的,變壓器沒加屏蔽,

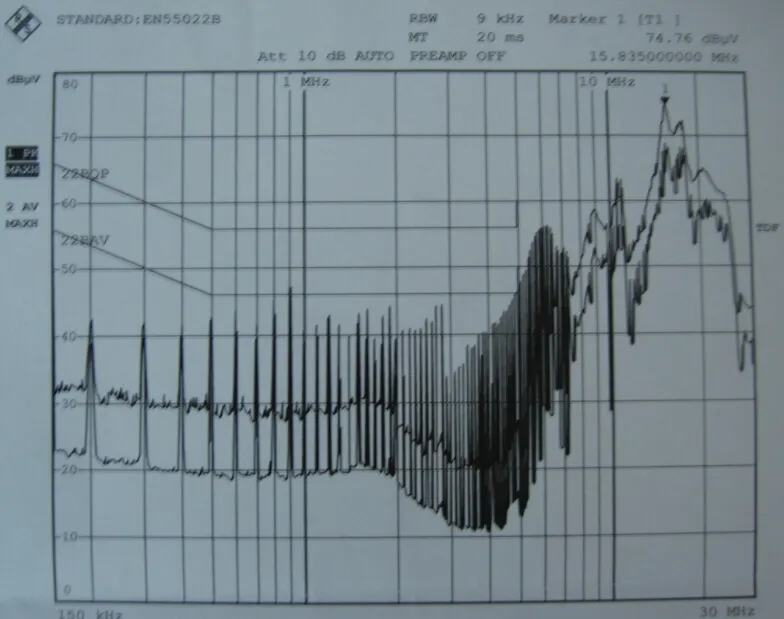

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142733960.jpg');}" onmousewheel="return imgzoom(this);">這個也是修改的,但不管我怎么改,那個高頻點只是轉移但不會下降. 0
回復
@pangjihao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1142733677.jpg');}"onmousewheel="returnimgzoom(this);">這是修改的,變壓器沒加屏蔽,[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1142733960.jpg');}"onmousewheel="returnimgzoom(this);">這個也是修改的,但不管我怎么改,那個高頻點只是轉移但不會下降.
芯片用的是TOP225,還請多多指點一二!謝謝!
0
回復
@pangjihao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1142733677.jpg');}"onmousewheel="returnimgzoom(this);">這是修改的,變壓器沒加屏蔽,[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1142733960.jpg');}"onmousewheel="returnimgzoom(this);">這個也是修改的,但不管我怎么改,那個高頻點只是轉移但不會下降.
測傳導,測試條件和測試方法都很重要的.EUT到接收機的引線長度、走向以及地線布置都很重要.我上周剛送了一個產品去測試,開始時在3-4MHZ超了10DB,后來改線后比標準低了10DB.
0
回復
@中人
如有散熱片的話,看看接地是否不良.

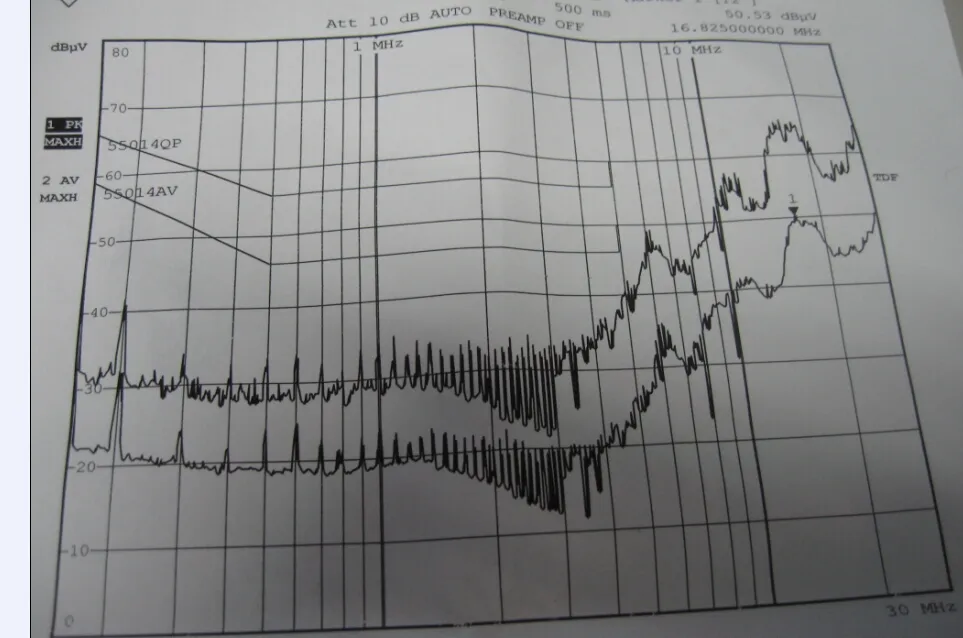

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142863473.jpg');}" onmousewheel="return imgzoom(this);">這是新的圖 0
回復
@pangjihao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1142863473.jpg');}"onmousewheel="returnimgzoom(this);">這是新的圖

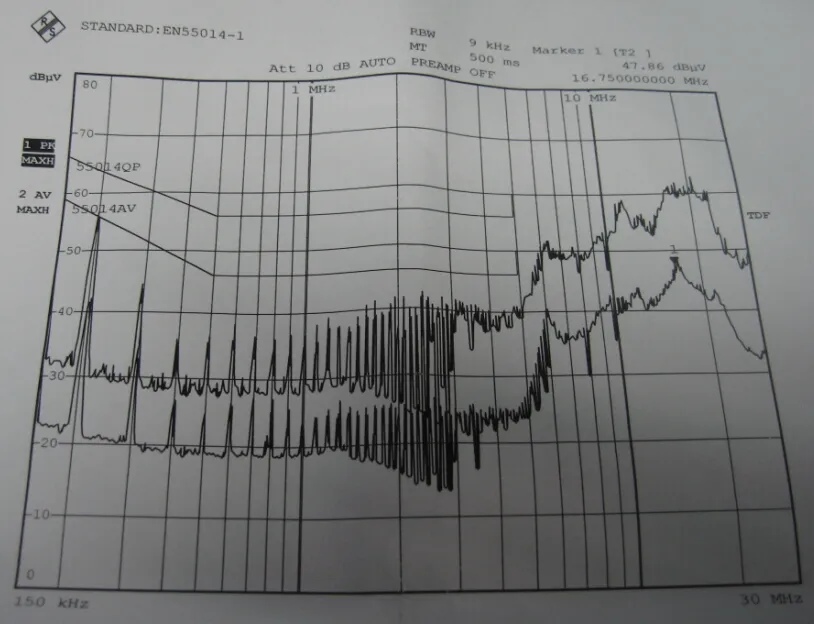

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1142863945.jpg');}" onmousewheel="return imgzoom(this);">次級加了個3號電池那么大的磁環才下降3個DB.還請大家多多指點.有一點是變壓器離TOP225距離較遠,走線也不好,是不是這個原因造成的?次級大面積鋪銅,會不會造成地線不良? 0
回復
@pangjihao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1142863945.jpg');}"onmousewheel="returnimgzoom(this);">次級加了個3號電池那么大的磁環才下降3個DB.還請大家多多指點.有一點是變壓器離TOP225距離較遠,走線也不好,是不是這個原因造成的?次級大面積鋪銅,會不會造成地線不良?
還請再指點一二!謝謝了!
0
回復
@happy-power
如果走線和變壓器設計沒有問題的話,進線端再加一個500uH的共模電感或者L,N各加一個Y電容到大地就可以了.

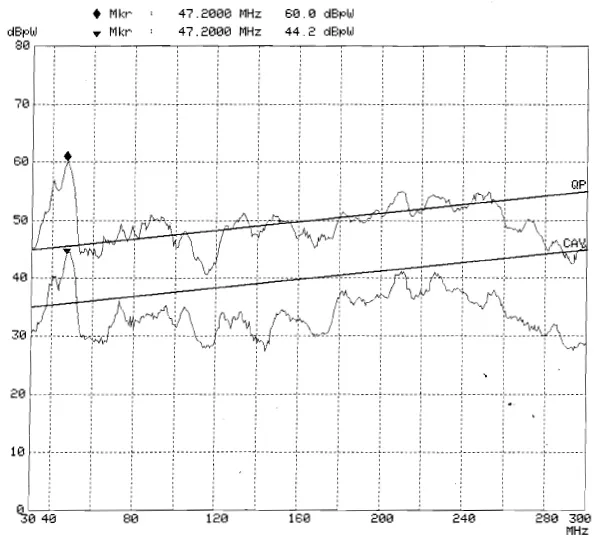

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143180351.jpg');}" onmousewheel="return imgzoom(this);">輻射也過不了! 0
回復
@pangjihao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1143180351.jpg');}"onmousewheel="returnimgzoom(this);">輻射也過不了!
你的PCB LAYOUT和變壓器設計肯定有問題.我還沒見有這么差的TOP.
0
回復
@pangjihao
[圖片]500){this.resized=true;this.width=500;this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}"onclick="if(!this.resized){returntrue;}else{window.open('http://u.dianyuan.com/bbs/u/39/1143180351.jpg');}"onmousewheel="returnimgzoom(this);">輻射也過不了!
看曲線應該是差模還有問題
0
