  我把汞燈寫成鈉燈.

期待

繼續期待

50W汞燈上的電流與電壓的乘積為視在功率,單位為伏安.50W汞燈指燈的有功功率,單位為瓦特.有功功率等于視在功率乘功率因數.50W汞燈的電流約為0.45A(220V).

  謝謝.
  我們用的50W汞燈用的是電感鎮流器,用數字萬用表實測電流為0.73A,燈兩端電壓從11v到24v不等.好象不對頭.

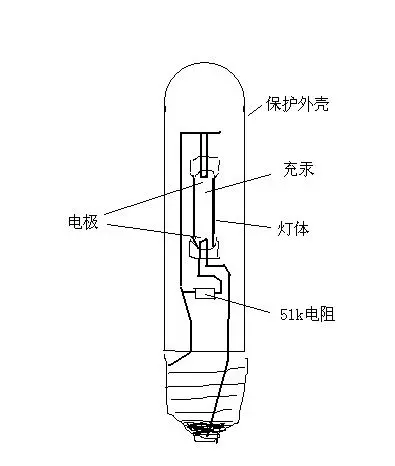

  我們的50W汞燈是給學生做普朗克常數實驗用的,與日光燈不一樣.兩電極間只有40MM左右.其中一個電極還串了一只51K電阻接到另一電極.
  從網上查到應該叫高壓汞燈,網上未提供這種燈的電流.但查到另一種形狀不一樣的高壓汞燈標出電流為1.3-1.5A,燈兩端電壓為39-45V左右.

500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143034832.jpg');}" onmousewheel="return imgzoom(this);">


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/39/1143034857.jpg');}" onmousewheel="return imgzoom(this);">

njyd:
    你好!
    你描述的“其中一個電極還串了一只51K電阻接到另一電極”可能有誤,請你仔細的觀察一下燈體內的兩極不應連在一起,串51K電阻一極是提供啟動用的,即接通電源時首先串電阻的一極與鄰近的一極放電,然后再過度到兩主電極放電.
    燈功率近似為燈管的管壓與燈管電流的乘積,高壓汞燈與白熾燈不同,高壓汞燈與低壓汞燈(日光燈)一樣,燈管工作時燈管的功率因數小于1.
    高壓自鎮流汞燈(水銀燈)是用電阻作鎮流元件的,把高壓自鎮流汞燈外殼去掉后,外附鎮流器的高壓汞燈與高壓自鎮流汞燈的結構基本相同.

  電極從外面看不清楚,因為內燈管兩端可能是有汞或燒黑了.從燈腳的兩極測量有51K左右的電阻,(不管是好燈壞燈)說明下面那個電極是通的.為什么這樣接我搞不清楚,好象也起不到預熱作用.因為如果是好燈一通電就亮,壞燈通電不亮也見不到電極有何反映.
  我提此問題的原因是燈太容易壞,平均只能用一個學期,大約350小時.壞燈外表無異常,只是點不亮.我想把這些把這些壞燈再利用起來.
  我用10-20uf的油浸電容鎮流(因為我們買的實驗用鈉燈電源中有用電容鎮流的,使用很正常),原來用電感鎮流器中不亮的燈有部分能亮,但不穩定.
  現在我在燈腳兩端并接個日光燈啟動器,原來不亮的燈都能點亮了.點了幾個小時很正常.


njyd:
  你好!
  高壓自鎮流汞燈(水銀燈)的電阻在電弧管的外面,外附鎮流器的高壓汞燈的電阻如你所繪的圖一樣也在電弧管的外面,電弧管內的兩極是不通的,與電阻相連的一極是輔助電極,電源剛接通時輔助電極與相鄰的電極發生輝光放電然后再過渡到兩主電極之間的弧光放電.
  你所描述的狀態極可能是電弧管內的兩電極短路.
  你說的“從燈腳的兩極測量有51K左右的電阻,(不管是好燈壞燈)說明下面那個電極是通的”不好理解.

  你好:
  照明用的高壓汞燈沒仔細觀察過,我的燈是給學生實驗用的,與前者可能有所不同.
  判斷下電極是通的理由見下圖,圖中粗線是金屬絲,作用應該是支架兼通電.
  能點亮與不能點亮的燈我都測量了幾只,都有51K的電阻值,我的理解如果是你說的結構應該電阻值是無限大.
  我的燈需要外接鎮流器,但原來沒有啟動器(里面有氖泡的),我另加啟動器后原來點不亮的燈也很容易點亮.

  我又量了燈腳兩極間的電阻,有的是不通的,可能通的是因為下面的電極被汞短路.
  仔細觀察,下面的電極是分為不連通的兩個.與你說的一樣.


500) {this.resized=true; this.width=500; this.alt='這是一張縮略圖，點擊可放大。\n按住CTRL，滾動鼠標滾輪可自由縮放';this.style.cursor='hand'}" onclick="if(!this.resized) {return true;} else {window.open('http://u.dianyuan.com/bbs/u/40/1143899160.jpg');}" onmousewheel="return imgzoom(this);">

串電阻的那個電極是啟動電極,剛工作時,燈冷態,主電極間未建立工作,啟動電極與相鄰的主電極由于距離很近,先放電工作,使燈的溫度和壓力上升,使主電極進入工作,啟動后燈兩端阻抗下降,電壓下降,啟動電極由于串有大電阻,可以看為不工作.

  有一部分燈一段時間后亮度下降很多,大約是正常亮度的四十分之一.另有一部分燈用一段時間后點不亮,但并接個電感鎮流日光燈的跳泡后就能點亮,亮度正常.
  會不會是充的汞不足或是漏掉了?

怎么好長時間一直回不了此話題的帖子?

3月25日至3月28日幾天的時間準備回復你的第10貼,可能是網路原因一直回復不了,這幾天很忙一直沒上電源網.原回復的貼子中對“原來沒有啟動器(里面有氖泡的),我另加啟動器后原來點不亮的燈也很容易點亮”有一點看法:即啟動器斷開時產生的高壓直接使兩電極放電,這一方法對陰極的損傷較大,對不能點亮燈管采用此法點燃是可行的.

第13帖的兩種情況不是充的汞不足或是漏掉了,第一種情況是陰極發射能力下降所至,第二種情況是輔助電極與相鄰的主電極不能產生輝光放電所至,第二種情況采用你所述的“并接個電感鎮流日光燈的跳泡后就能點亮”.

看來只好分段回復了!

  謝謝.
  我們共有二十套,現在我在三套上裝了啟動器試用.
  當裝了啟動器的鎮流器點正常汞燈時,打開開關后瞬間點亮,啟動器一次都不閃.分析是正常汞燈的擊穿電壓低于啟動器中氖泡的起輝電壓,所以點正常汞燈時啟動器不起作用.
  所以我覺得加啟動器后應該對正常汞燈不會起壞作用.當然還需要試用一段時間后才能確定.
  我的初步打算是將一半的鎮流器上裝啟動器,專用于點原來已經點不亮的燈,因為上一個學期就換下近二十只燈,加上以前換下的有三十多只,除了三、四只亮度下降的外都能這樣用.另一半點好燈.

你所用的是明泡,由于你是教學用,現提醒你一下,高壓汞燈明泡的紫外輻射約占總輻射功率的20%到30%左右.

  有罩子遮光,如果不特意從出光口看不會直射眼睛.
  我們用的是365以上的可見光,對紫外光有多強沒有測量儀器.
  不過我用此光照射100元鈔票,沒有熒光反應.不知燈管是否普通玻璃,如果是的應該會阻擋大部分的紫外線.我以前用8W未涂熒光粉的熒光燈(定做的普通玻璃燈管)照射過EPROM,照了兩個小時也沒擦除內容.
  但是我見過用100W高壓汞燈(路燈)做紫外光源用的.

我也用過   不過如果用石英玻璃外殼   紫外線強度更高

**此帖已被管理員刪除**

低功率因數的光源不能簡單用萬用表電壓乘電流,應該用功率計測試才比較準確.
