POE供電技術--安防淺談

IP攝像機的PoE供電原理技術在IPC上比DVS上更加適用。 PoE(Power over Ethernet],指的是通過以太網為網絡設備提供電力的技術。

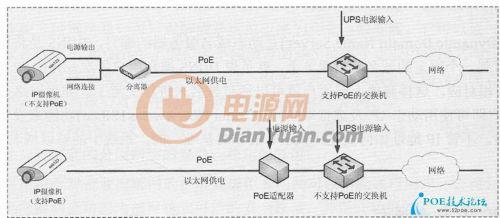

PoE技術遵循IEEE802.3af標準,在不降低網絡數據通訊性能的基礎上對網絡設備進行供 電,是IT行業的一個成熟標準。將IP攝像機的PoE供電原理技術引入到IPC系統應用中,可以解決IPC單獨供電 的施工及線纜敷設成本,并便于管理。此外,還可以與UPS系統配合使用,提高系統電源的 穩定性和可靠性。IEEE802.3af標準規定的受電設備的功率在12.95W以下,基本可以滿足各 普通固定類IPC的供電需求,而對于PTZ式IPC或快球式IPC,由于功率稍高,因此可能仍然需要另外單獨供電。現在,大多數廠商提供的網絡交換機都支持PoE功能。如果己經裝了 相應的普通交換機設備,需通過給交換機增加中跨(Midspan〕以實現PoE的功能支持,其中, 中跨的主要作用是給網線加載電源。IP攝像機的PoE供電原理如圖1所示。



需要注意的是,選擇支持PoE功能的IP攝像機時,一定要確保它們符合IEEE802.3af 標準。這樣才能夠從很多主流的網絡設備廠商(如Cisco、H3C、NetGear等)那里自由的挑選 支持PoE功能的網絡交換設備。

(如發帖位置不合,請版主告知)



全部回復(7)
正序查看
倒序查看
zq2007
LV.11
2
2011-12-13 14:07
POE是不是通過電源線來傳遞信號?
0
回復
2011-12-14 08:55
@zq2007
POE是不是通過電源線來傳遞信號?

       一個完整的POE系統包括供電端設備(PSE, Power Sourcing Equipment)和受電端設備(PD, Powered Device)兩部分。

       PSE設備是為以太網客戶端設備供電的設備,同時也是整個POE以太網供電過程的管理者。而PD設備是接受供電的PSE負載,即POE系統的客戶端設備,如IP電話、網絡安全攝像機、AP及掌上電腦( PDA)或移動電話充電器等許多其他以太網設備(實際上,任何功率不超過13W的設備都可以從RJ45插座獲取相應的電力)。

      兩者基于IEEE 802.3af標準建立有關受電端設備PD的連接情況、設備類型、功耗級別等方面的信息聯系,并以此為根據PSE通過以太網向PD供電。

       現在的POE技術就是將電源線這根線去除,直接通過網線供電和供信號。

0
回復
resin
LV.5
4
2013-04-13 19:24
@POE發燒友
    一個完整的POE系統包括供電端設備(PSE,PowerSourcingEquipment)和受電端設備(PD,PoweredDevice)兩部分。    PSE設備是為以太網客戶端設備供電的設備,同時也是整個POE以太網供電過程的管理者。而PD設備是接受供電的PSE負載,即POE系統的客戶端設備,如IP電話、網絡安全攝像機、AP及掌上電腦(PDA)或移動電話充電器等許多其他以太網設備(實際上,任何功率不超過13W的設備都可以從RJ45插座獲取相應的電力)。   兩者基于IEEE802.3af標準建立有關受電端設備PD的連接情況、設備類型、功耗級別等方面的信息聯系,并以此為根據PSE通過以太網向PD供電。    現在的POE技術就是將電源線這根線去除,直接通過網線供電和供信號。
1000Mbps 時需使用4對線作數據傳輸,此時POE 怎么向用電設備通過網線供電?
0
回復
2013-04-15 19:03
@POE發燒友
    一個完整的POE系統包括供電端設備(PSE,PowerSourcingEquipment)和受電端設備(PD,PoweredDevice)兩部分。    PSE設備是為以太網客戶端設備供電的設備,同時也是整個POE以太網供電過程的管理者。而PD設備是接受供電的PSE負載,即POE系統的客戶端設備,如IP電話、網絡安全攝像機、AP及掌上電腦(PDA)或移動電話充電器等許多其他以太網設備(實際上,任何功率不超過13W的設備都可以從RJ45插座獲取相應的電力)。   兩者基于IEEE802.3af標準建立有關受電端設備PD的連接情況、設備類型、功耗級別等方面的信息聯系,并以此為根據PSE通過以太網向PD供電。    現在的POE技術就是將電源線這根線去除,直接通過網線供電和供信號。

通過網線供電13W????如果我要的是5V2.5A的,網線距離是500m,這樣也可以啊????


0
回復
2014-12-22 20:15
@resin
1000Mbps時需使用4對線作數據傳輸,此時POE怎么向用電設備通過網線供電?

通過1 2 3 6或者4 5 7 8進行供電,如下圖所示,另外,1000Mbps使用8根線進行數據傳輸,100M才是使用4根線進行傳輸



0
回復
2015-08-24 09:46
@賀赫無名
通過網線供電13W????如果我要的是5V2.5A的,網線距離是500m,這樣也可以啊????[圖片]
標準有規定網線長度100m啦
0
回復
ruohan
LV.9
8
2015-11-13 10:57
@flyinthesky1
標準有規定網線長度100m啦

能講的詳細點不,,

做POE電源需要什么規范,難道就是在輸出端加兩個RJ45  的端口嗎,,

有沒有相應的管理芯片啊
